PROFINET IO-Datenkommunikation
8.2

Vom Gateway gesteuerte Alarme und Diagnose

SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich

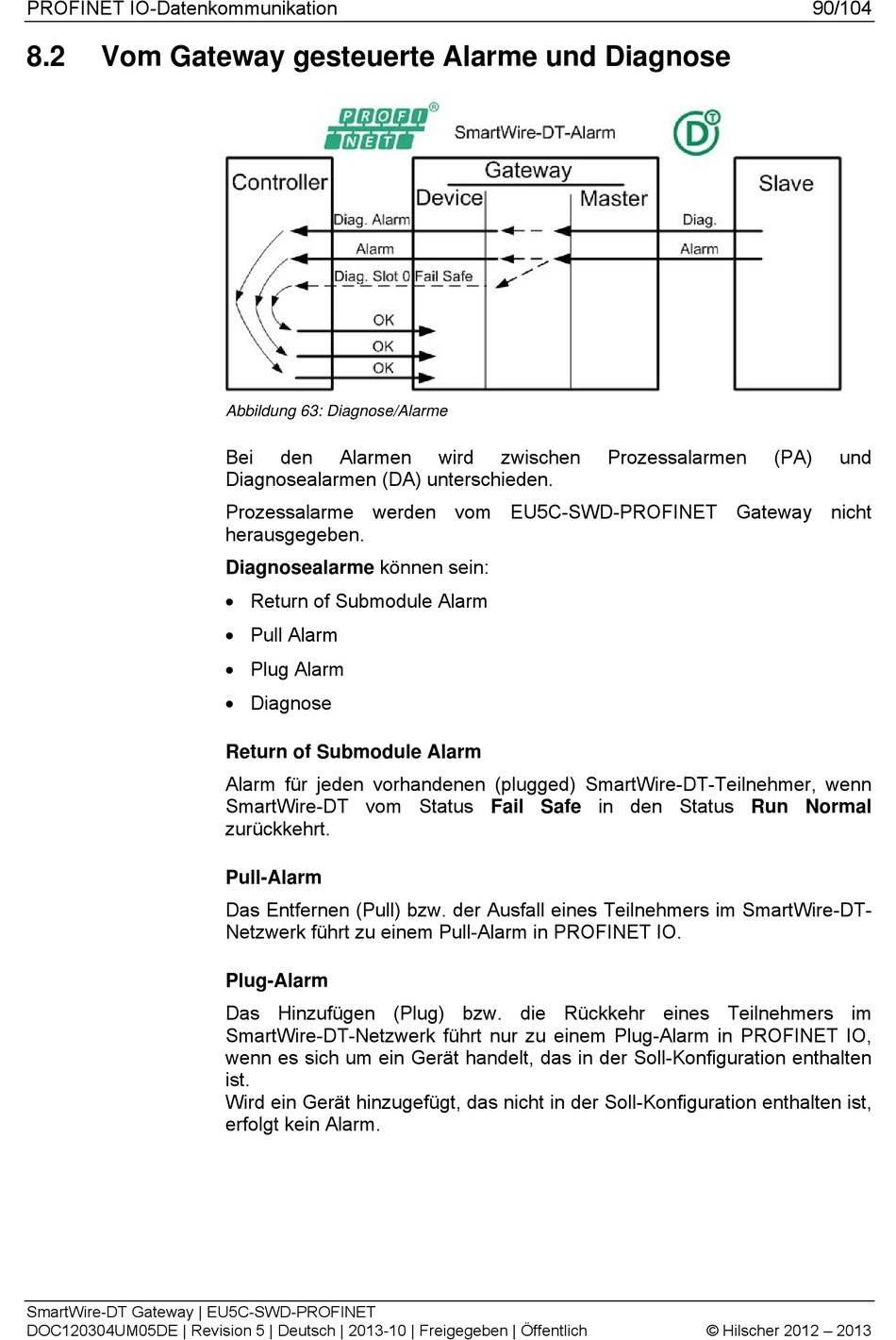

Abbildung 63: Diagnose/Alarme

Bei den Alarmen
Diagnosealarmen (DA) unterschieden.
Prozessalarme werden vom EU5C-SWD-PROFINET Gateway nicht
herausgegeben.
Diagnosealarme können sein:
 Return of Submodule Alarm
 Pull Alarm
 Plug Alarm
 Diagnose
Return of Submodule Alarm
Alarm für jeden vorhandenen (plugged) SmartWire-DT-Teilnehmer, wenn
SmartWire-DT vom Status Fail Safe in den Status Run Normal
zurückkehrt.
Pull-Alarm
Das Entfernen (Pull) bzw. der Ausfall eines Teilnehmers im SmartWire-DT-
Netzwerk führt zu einem Pull-Alarm in PROFINET IO.
Plug-Alarm
Das Hinzufügen (Plug) bzw. die Rückkehr eines Teilnehmers im
SmartWire-DT-Netzwerk führt nur zu einem Plug-Alarm in PROFINET IO,
wenn es sich um ein Gerät handelt, das in der Soll-Konfiguration enthalten
ist.
Wird ein Gerät hinzugefügt, das nicht in der Soll-Konfiguration enthalten ist,
erfolgt kein Alarm.
wird zwischen Prozessalarmen
90/104
(PA) und
