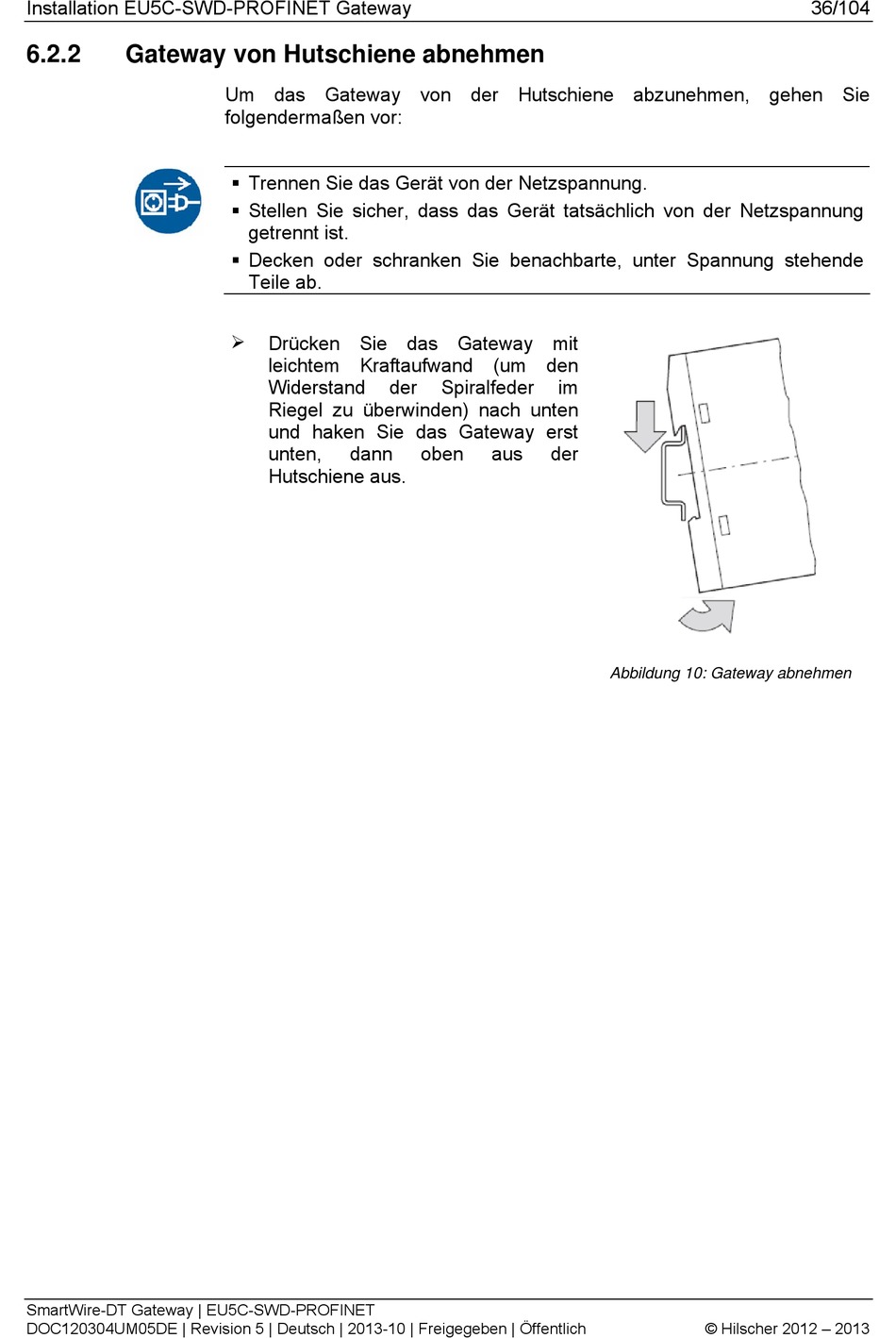

Installation EU5C-SWD-PROFINET Gateway
6.2.2
Gateway von Hutschiene abnehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Um das Gateway von der Hutschiene abzunehmen, gehen Sie
folgendermaßen vor:
Trennen Sie das Gerät von der Netzspannung.
Stellen Sie sicher, dass das Gerät tatsächlich von der Netzspannung
getrennt ist.
Decken oder schranken Sie benachbarte, unter Spannung stehende
Teile ab.
Drücken Sie das Gateway mit
leichtem Kraftaufwand (um den
Widerstand
der
Riegel zu überwinden) nach unten
und haken Sie das Gateway erst
unten,
dann
Hutschiene aus.
Spiralfeder
im
oben
aus
der
Abbildung 10: Gateway abnehmen
© Hilscher 2012 – 2013
36/104
