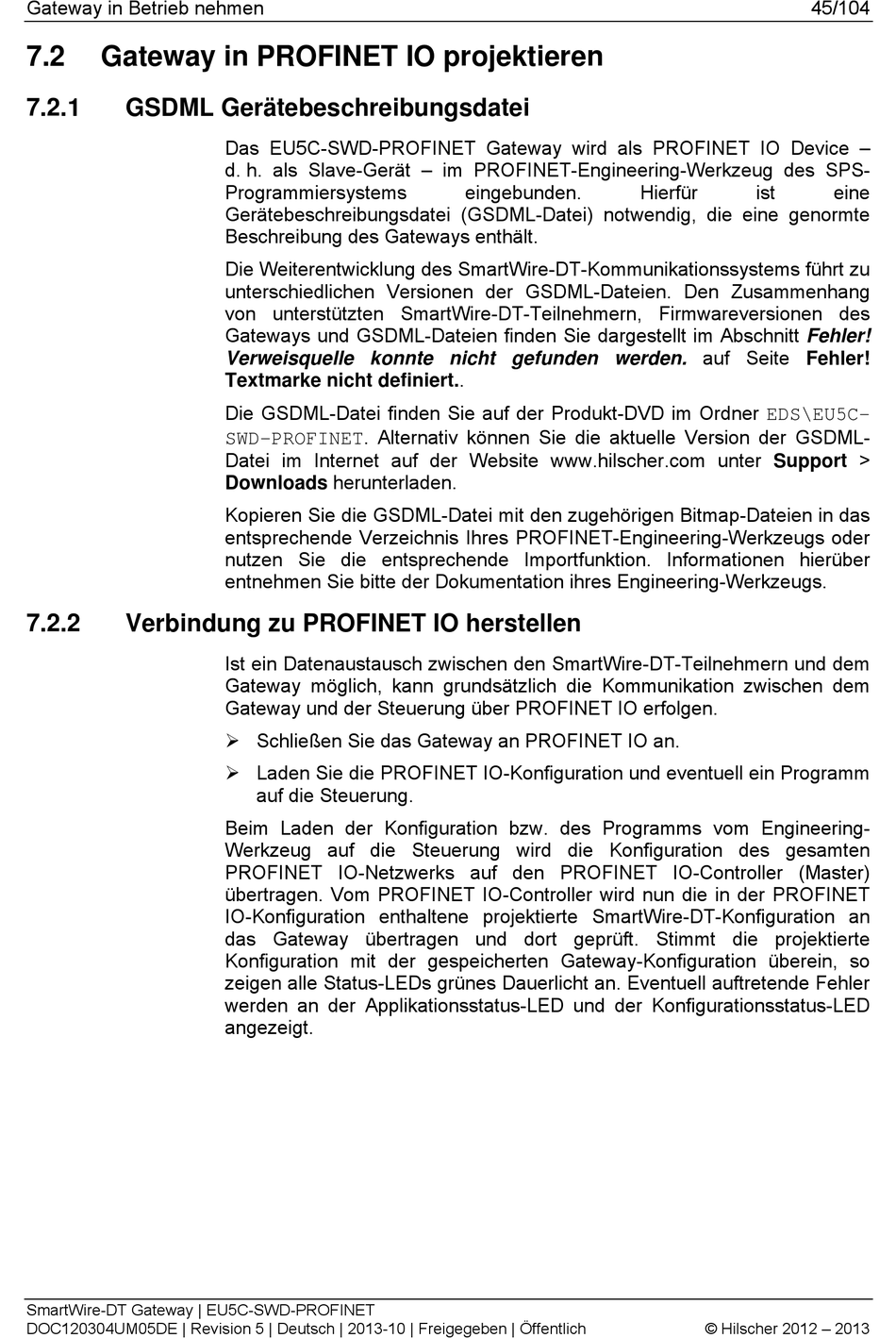

Gateway in Betrieb nehmen
7.2
Gateway in PROFINET IO projektieren
7.2.1
GSDML Gerätebeschreibungsdatei
7.2.2
Verbindung zu PROFINET IO herstellen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Das EU5C-SWD-PROFINET Gateway wird als PROFINET IO Device –
d. h. als Slave-Gerät – im PROFINET-Engineering-Werkzeug des SPS-
Programmiersystems
Gerätebeschreibungsdatei (GSDML-Datei) notwendig, die eine genormte
Beschreibung des Gateways enthält.
Die Weiterentwicklung des SmartWire-DT-Kommunikationssystems führt zu
unterschiedlichen Versionen der GSDML-Dateien. Den Zusammenhang
von unterstützten SmartWire-DT-Teilnehmern, Firmwareversionen des
Gateways und GSDML-Dateien finden Sie dargestellt im Abschnitt Fehler!
Verweisquelle konnte nicht gefunden werden. auf Seite Fehler!
Textmarke nicht definiert..
Die GSDML-Datei finden Sie auf der Produkt-DVD im Ordner EDS\EU5C-
SWD-PROFINET. Alternativ können Sie die aktuelle Version der GSDML-
Datei im Internet auf der Website www.hilscher.com unter Support >
Downloads herunterladen.
Kopieren Sie die GSDML-Datei mit den zugehörigen Bitmap-Dateien in das
entsprechende Verzeichnis Ihres PROFINET-Engineering-Werkzeugs oder
nutzen Sie die entsprechende Importfunktion. Informationen hierüber
entnehmen Sie bitte der Dokumentation ihres Engineering-Werkzeugs.
Ist ein Datenaustausch zwischen den SmartWire-DT-Teilnehmern und dem
Gateway möglich, kann grundsätzlich die Kommunikation zwischen dem
Gateway und der Steuerung über PROFINET IO erfolgen.
Schließen Sie das Gateway an PROFINET IO an.
Laden Sie die PROFINET IO-Konfiguration und eventuell ein Programm
auf die Steuerung.
Beim Laden der Konfiguration bzw. des Programms vom Engineering-
Werkzeug auf die Steuerung wird die Konfiguration des gesamten
PROFINET IO-Netzwerks auf den PROFINET IO-Controller (Master)
übertragen. Vom PROFINET IO-Controller wird nun die in der PROFINET
IO-Konfiguration enthaltene projektierte SmartWire-DT-Konfiguration an
das Gateway übertragen und dort geprüft. Stimmt die projektierte
Konfiguration mit der gespeicherten Gateway-Konfiguration überein, so
zeigen alle Status-LEDs grünes Dauerlicht an. Eventuell auftretende Fehler
werden an der Applikationsstatus-LED und der Konfigurationsstatus-LED
angezeigt.
eingebunden.
Hierfür
ist
© Hilscher 2012 – 2013
45/104
