Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Hinweis: Wenn Sie bereits mehrere Versionsstände einer GSDML
Gerätebeschreibungsdatei installiert haben, können Sie im Dialogfenster
im
Eigenschaften
Ausgabestand ändern ein weiteres Dialogfenster öffnen, in dem Sie
wählen können, ob eine ältere GSDML-Datei zur Projektierung des
Gateways verwendet werden soll (eine ältere GSDML-Datei, die bei der
Installation der aktuellsten GSDML-Datei in das Backup-Verzeichnis
verschoben wurde, siehe Abschnitt Gerätebeschreibungsdatei GSDML
importieren auf Seite 50).
3. IP-Adresse für Gateway in PROFINET IO zuweisen.
 Markieren Sie im oberen Teil des Konfigurationsfensters das Gateway
und wählen Sie im Kontextmenü PROFINET IO-System IP-Adressen
bearbeiten.
 Das Dialogfenster IP-Adressen bearbeiten öffnet sich:

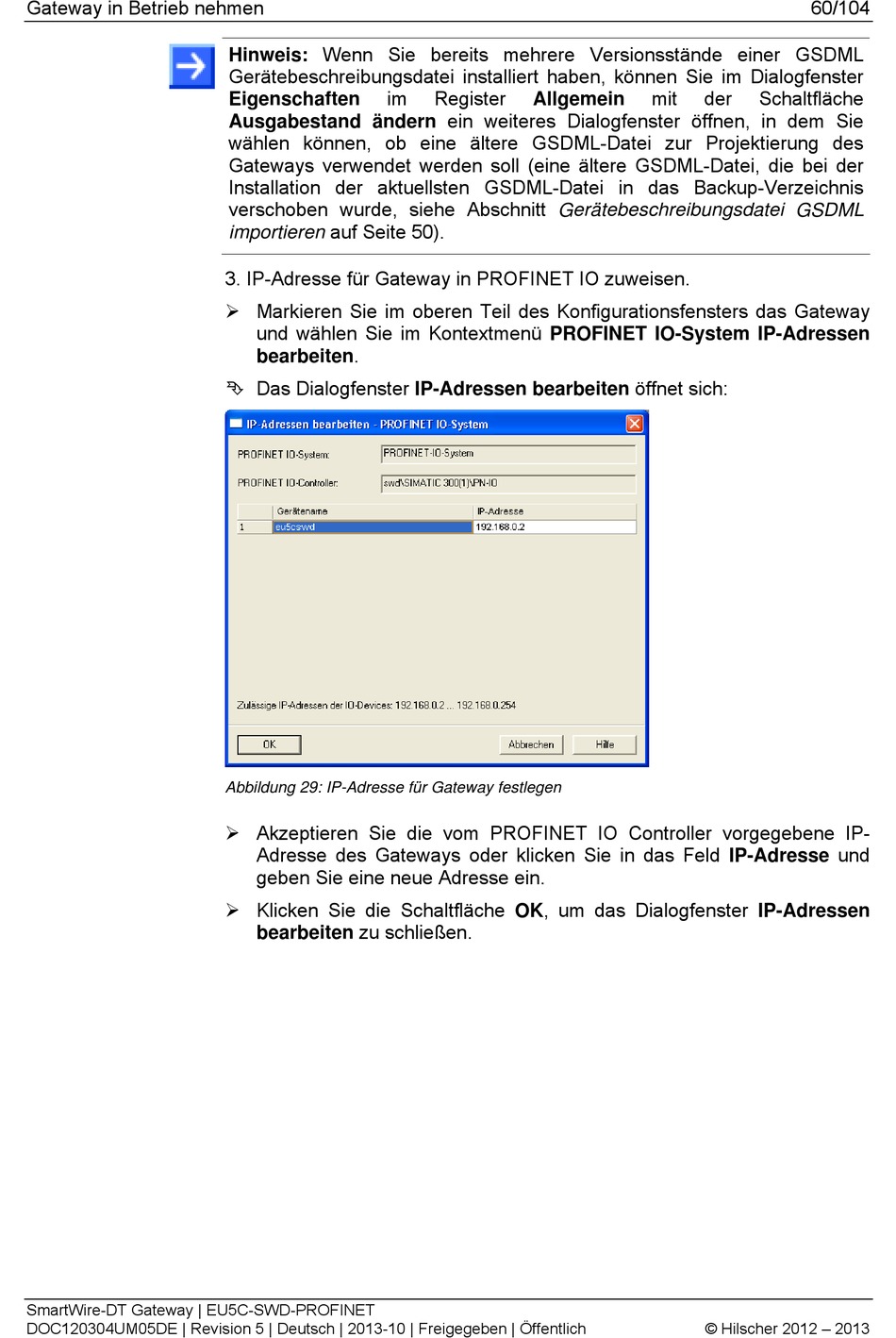

Abbildung 29: IP-Adresse für Gateway festlegen
 Akzeptieren Sie die vom PROFINET IO Controller vorgegebene IP-
Adresse des Gateways oder klicken Sie in das Feld IP-Adresse und
geben Sie eine neue Adresse ein.
 Klicken Sie die Schaltfläche OK, um das Dialogfenster IP-Adressen
bearbeiten zu schließen.
Register
Allgemein
60/104
