Gateway in Betrieb nehmen
7.3.2.4 PROFINET IO-Netzwerk konfigurieren
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
1. PROFINET IO-Netzwerk hinzufügen.
 Markieren Sie im Konfigurationsfenster die Schnittstelle X2 PN-IO und
wählen Sie im Kontextmenü PROFINET IO-System einfügen.
 Das Dialogfenster Eigenschaften – Ethernet Schnittstelle, das Sie
bereits im vorherigen Schritt beim Hinzufügen der CPU gesehen haben,
öffnet sich erneut. Im Register Parameter sehen Sie die IP-Adresse
und die Subnetzmaske und haben hier erneut die Möglichkeit, diese
Werte zu verändern.

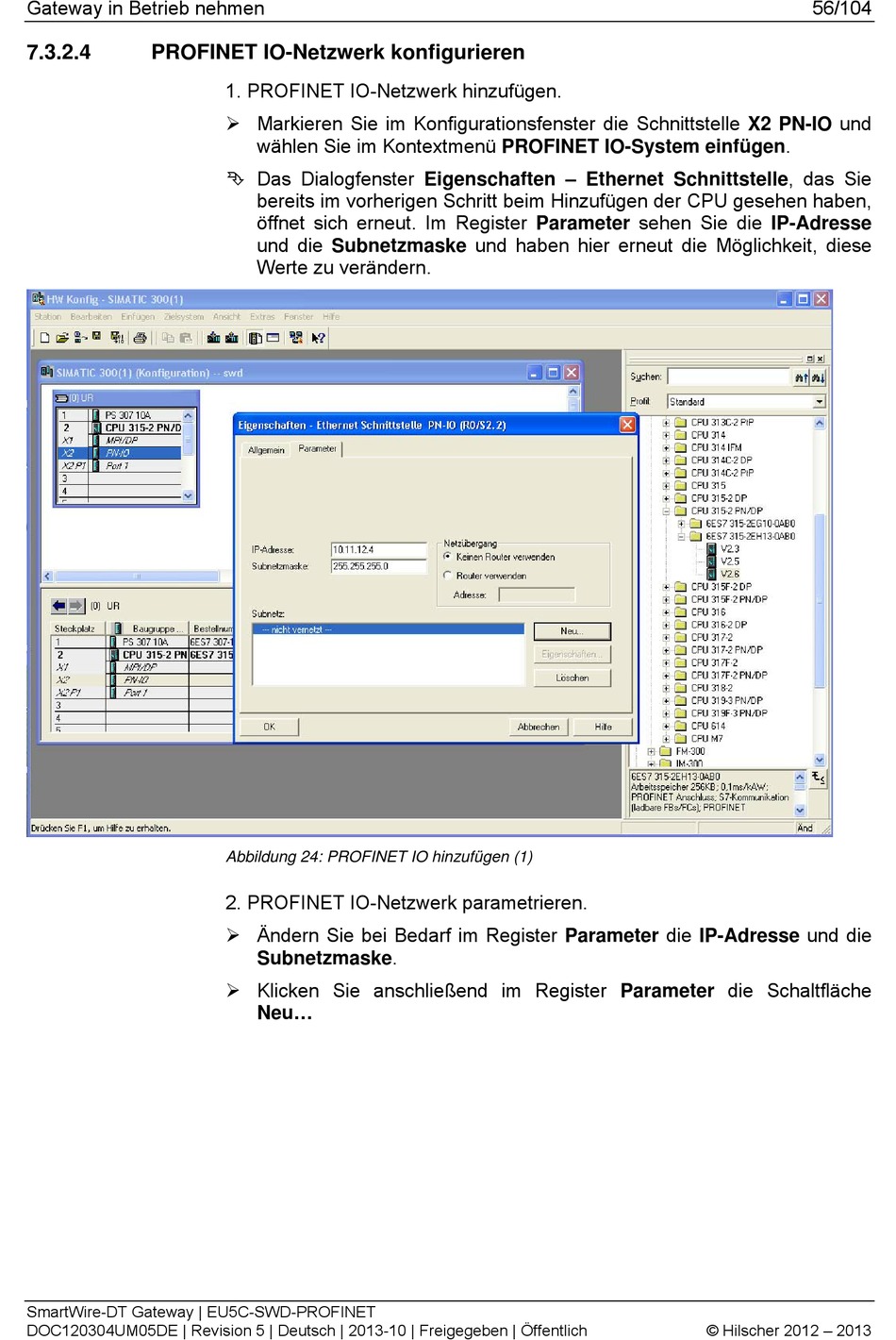

Abbildung 24: PROFINET IO hinzufügen (1)
2. PROFINET IO-Netzwerk parametrieren.
 Ändern Sie bei Bedarf im Register Parameter die IP-Adresse und die
Subnetzmaske.
 Klicken Sie anschließend im Register Parameter die Schaltfläche
Neu...
