Installation EU5C-SWD-PROFINET Gateway
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Schließen Sie, falls notwendig, die 24-V-DC-Spannung für die
Schützspulen an die Anschlussklemmen AUX auf der Vorderseite des
Gateways an.

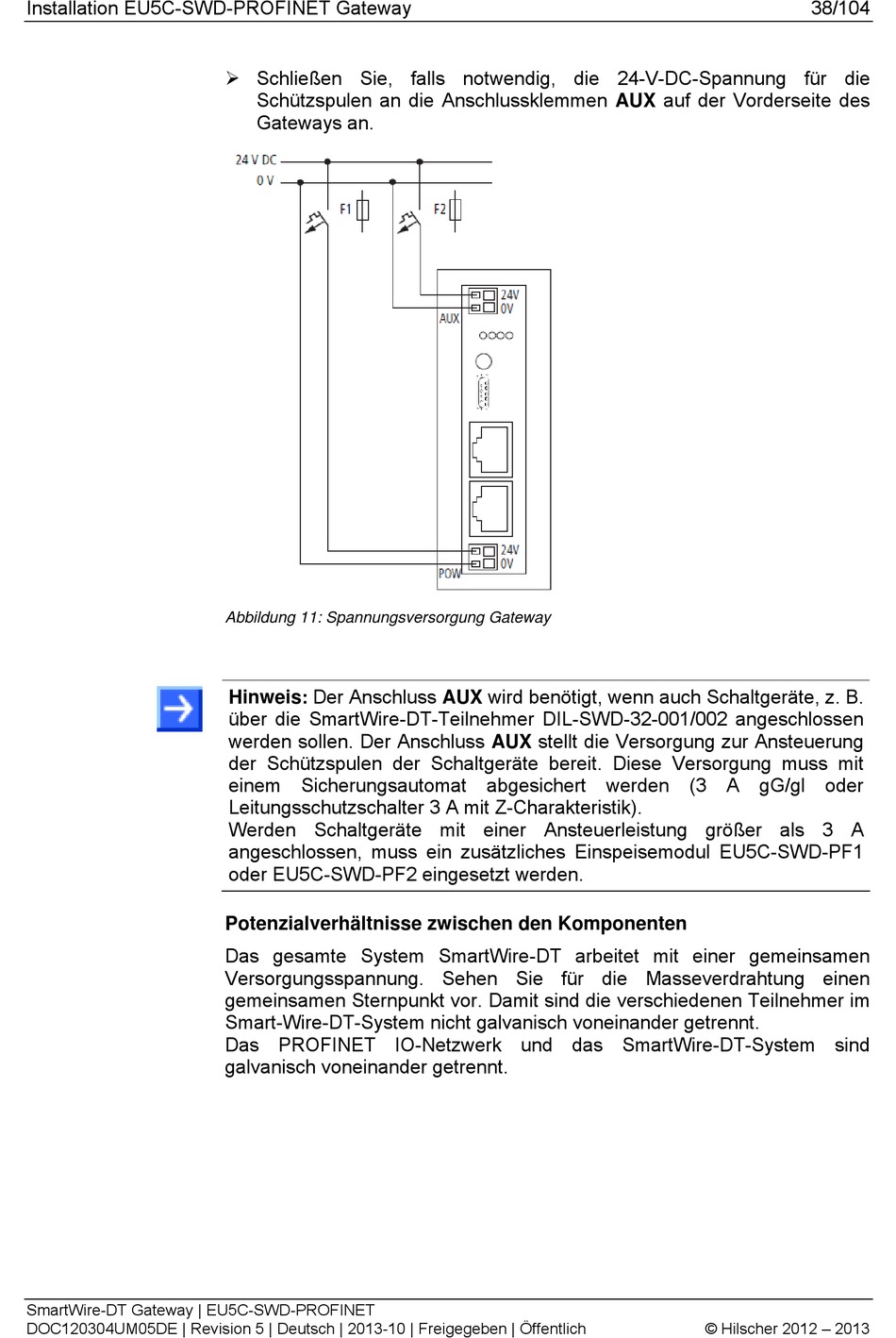

Abbildung 11: Spannungsversorgung Gateway
Hinweis : Der Anschluss AUX wird benötigt, wenn auch Schaltgeräte, z. B.
über die SmartWire-DT-Teilnehmer DIL-SWD-32-001/002 angeschlossen
werden sollen. Der Anschluss AUX stellt die Versorgung zur Ansteuerung
der Schützspulen der Schaltgeräte bereit. Diese Versorgung muss mit
einem Sicherungsautomat abgesichert werden (3 A gG/gl oder
Leitungsschutzschalter 3 A mit Z-Charakteristik).
Werden Schaltgeräte mit einer Ansteuerleistung größer als 3 A
angeschlossen, muss ein zusätzliches Einspeisemodul EU5C-SWD-PF1
oder EU5C-SWD-PF2 eingesetzt werden.
Potenzialverhältnisse zwischen den Komponenten
Das gesamte System SmartWire-DT arbeitet mit einer gemeinsamen
Versorgungsspannung. Sehen Sie für die Masseverdrahtung einen
gemeinsamen Sternpunkt vor. Damit sind die verschiedenen Teilnehmer im
Smart-Wire-DT-System nicht galvanisch voneinander getrennt.
Das PROFINET IO-Netzwerk und das SmartWire-DT-System sind
galvanisch voneinander getrennt.
38/104
© Hilscher 2012 – 2013
