Über dieses Dokument 1.1.1 Inhaltsbeschreibung Dieses Benutzerhandbuch beschreibt SmartWire-DT Gateway EU5C-SWD-ETHERCAT von Hilscher. Hier finden Sie Informationen zur Installation, Konfiguration und zum Betrieb des Gateways. Dieses Handbuch richtet sich Automatisierungstechniker Ingenieure. Es werden fundierte Kenntnisse über das Real-Time Ethernet- ®...
Firmware, der Konfigurationssoftware und der Treiber, die funktional zusammen gehören, und auf die sich alle Angaben in diesem Handbuch beziehen. Gerät und Firmware Dieses Handbuch bezieht sich auf folgenden Hardware-Revisionsstand und folgende Firmwareversion des EU5C-SWD-ETHERCAT Gateways: Artikelbezeichnung Protokoll Artikel-Nr Hardware...
Einleitung 8/98 Software-Paket Für die SmartWire-DT Gateways ist das optionale Software-Paket EU5C- SWD-SW (Artikelnummer 3233.920) von Hilscher erhältlich. Das Paket enthält die Produkt-DVD SmartWire-DT Gateway Solutions sowie ein Mini-USB-Kabel. Auf der Produkt-DVD SmartWire-DT Gateway Solutions ® befinden sich unter anderem die ESI-Dateien (EtherCAT Slave Information files) für die Konfiguration des EU5C-SWD-ETHERCAT-Gateways im...
SWD-Planungssoftware SWD-Assist Vx.xx: Installiert die auf der DVD enthaltene Version der SWD-Assist-Software auf Ihrem PC. Ethernet-Geräte Scanner/Konfigurationswerkzeug: Installiert das Hilscher Ethernet Device Configuration Tool auf Ihrem PC. GSDML, EDS, ESI Dateien (HTML Seite): Öffnet eine HTML-Seite, die Links zu den Gerätebeschreibungsdateien enthält.
Wenn Sie den USB-Treiber auf Ihrem PC deinstallieren möchten, wählen Sie unter Windows XP Startmenü > Systemsteuerung > Software und markieren den Eintrag: Windows Driver Package – Hilscher GmbH (hilusbser) Ports. Klicken Sie anschließend die Schaltfläche Ändern/Entfernen. Unter Windows 7 und 8 wählen Sie Startmenü > Systemsteuerung >...
Anspruch auf Überarbeitung gelieferter Dokumente. Es gilt jeweils das Manual, das mit dem Produkt ausgeliefert wird. Die Hilscher Gesellschaft für Systemautomation mbH haftet unter keinen Umständen für direkte, indirekte, Neben- oder Folgeschäden oder Einkommensverluste, die aus der Verwendung der hier enthaltenen Informationen entstehen.
14/98 1.5.3 Haftungsausschluss Die Software wurde von der Hilscher Gesellschaft für Systemautomation mbH sorgfältig erstellt und getestet und wird im reinen Ist-Zustand zur Verfügung gestellt. Es kann keine Gewährleistung für die Leistungsfähigkeit und Fehlerfreiheit der Software für alle Anwendungsbedingungen und -fälle und die erzielten Arbeitsergebnisse bei Verwendung der Software durch den Benutzer übernommen werden.
Sicherheitshinweise, Warnhinweise und alle geltenden Vorschriften zu beachten. Technische Kenntnisse werden vorausgesetzt. Der Verwender hat die Einhaltung der Gesetzesbestimmungen sicherzustellen. Bestimmungsgemäßer Gebrauch Das in diesem Benutzerhandbuch beschriebene EU5C-SWD-ETHERCAT Gateway dient dazu, eine Verbindung zwischen Teilnehmern eines ® SmartWire-DT-Netzwerks einem...
Um Personenschäden zu vermeiden, müssen Sie die nachfolgenden Sicherheitshinweise und alle Warnhinweise in diesem Handbuch zu Gefahren, die Personenschäden verursachen können, unbedingt lesen, verstehen und befolgen, bevor Sie das EU5C-SWD-ETHERCAT Gateway installieren und in Betrieb nehmen. 2.5.1 Gefahr durch elektrischen Schlag Treffen Sie vor Beginn von Installations- oder Deinstallationsarbeiten folgende Maßnahmen:...
Sicherheit 18/98 Sicherheitshinweise zur Vermeidung von Sachschaden Um Sachschäden am EU5C-SWD-ETHERCAT Gateway oder Ihrem Kommunikationssystem zu vermeiden, müssen Sie die nachfolgenden Sicherheitshinweise und alle Warnhinweise in diesem Handbuch auf möglichen Sachschaden unbedingt lesen, verstehen und befolgen, bevor Sie das Gateway installieren und in Betrieb nehmen.

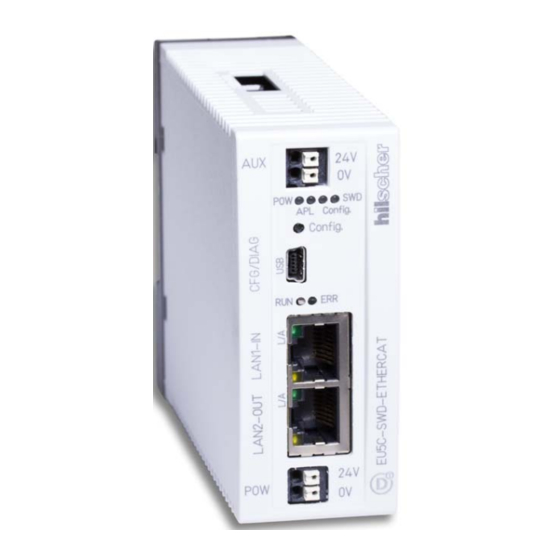

Kurzbeschreibung EU5C-SWD-ETHERCAT Gateway 21/98 3 Kurzbeschreibung EU5C-SWD-ETHERCAT Gateway Funktion Das EU5C-SWD-ETHERCAT Gateway integriert ein SmartWire-DT- ® Netzwerk in ein EtherCAT -Netzwerk. Hierzu stellt das Gateway eine Datenverbindung zwischen Teilnehmern untergeordneten SmartWire-DT-Netzwerks und einem Master-Gerät bzw. einer Steuerung in ® dem übergeordneten EtherCAT -Netzwerk her.
Kurzbeschreibung EU5C-SWD-ETHERCAT Gateway 22/98 Konfiguration 3.2.1 SmartWire-DT-Konfiguration Die Inbetriebnahme des EU5C-SWD-ETHERCAT Gateways wird durch eine Auto-Konfig-Funktion erleichtert: Durch Drücken eines Konfigurationstasters an der Frontblende wird vom Gateway die aktuelle SmartWire-DT-Netzwerkkonfiguration, die sogenannte Ist-Konfiguration, ermittelt. Anschließend wird diese als Soll-Konfiguration im Gerät nullspannungssicher gespeichert und steht bei jedem Neuanlauf des Gateways für einen Soll-Ist-Abgleich zur Verfügung.
Nähere Informationen hierzu finden Sie im Abschnitt Fehlermeldungen (Emergency-Telegramm) auf Seite 82. Firmware und Gerätebeschreibungsdateien Im Auslieferungszustand des EU5C-SWD-ETHERCAT Gateways ist bereits eine Firmware geladen. Welche Firmwareversion zum Zeitpunkt der Auslieferung in dem Gateway geladen ist, können Sie dem Typenschild entnehmen (siehe Abschnitt Typenschild auf Seite 31).
Geräteansicht, Anschlüsse und LEDs 31/98 Typenschild Das EU5C-SWD-ETHERCAT Gateway trägt ein Typenschild, dem Sie folgende Informationen entnehmen können: Firmwareversion (zum Zeitpunkt der Auslieferung) Angaben zur Stromversorgung für Schaltgeräte (AUX) Angaben zur Stromversorgung für Gateway und SmartWire-DT- Teilnehmer (POW) Leitungsdurchmesser für Stromversorgung gemäß...
Schnelleinstieg 32/98 6 Schnelleinstieg In der folgenden Tabelle finden Sie eine zusammenfassende Übersicht der Schritte, die Sie zur Installation, Konfiguration und Inbetriebnahme des EU5C-SWD-ETHERCAT Gateways ausführen müssen. Schritt Details siehe Kapitel Gateway installieren ab Seite 33 Gateway installieren Sicherheitsvorkehrungen treffen...
Betätigen Sie die Konfigurationstaste am Gateway für mindestens zwei Sekunden (zur Position der Konfigurationstaste siehe Abbildung Frontansicht EU5C-SWD-ETHERCAT Gateway auf Seite 26). Hinweis: Achten Sie darauf, dass Sie die Taste tief genug in das Gateway hineindrücken. Dabei müssen Sie am Ende des Weges einen leichten Widerstand überwinden, ansonsten löst die Taste nicht aus.
Gateway in EtherCAT konfigurieren 8.2.1 Übersicht ® Das EU5C-SWD-ETHERCAT Gateway wird als Slave-Gerät im EtherCAT ® Netzwerk eingebunden. Für die Konfiguration des Gateways im EtherCAT Engineering-Werkzeug sind zwei Gerätebeschreibungsdateien im XML- Format notwendig, die genormte Beschreibungen des Gateways und der SmartWire-Teilnehmer enthalten.
Gateway konfigurieren 50/98 Beantworten Sie die Frage, ob der System Manager nach neuen Boxen suchen soll, mit Ja. Falls Sie ein betriebsbereites EU5C-SWD-ETHERCAT Gateway an das ® EtherCAT -Master-Gerät (d. h. den entsprechenden Ethernet-Adapter Ihres PCs) angeschlossen haben, sollte das Gateway samt der...
ETHERCAT). Die an das Gateway angeschlossenen SmartWire-Teilnehmer werden im Navigationsbaum unterhalb des Gerätes als Module angezeigt. Abbildung 22: EU5C-SWD-ETHERCAT Gateway Prozessdaten (1) Markieren Sie im Navigationsbaum das Gateway. Öffnen Sie anschließend im Arbeitsbereich das Register Online. Bei aktiven Free-Run-Modus sollte im Bereich Status Maschine im Feld Aktueller Status der Wert OP (Operational) angezeigt werden.
Parametrisierung 53/98 SmartWire-DT-Koordinator konfigurieren 9.2.1 Übersicht Das EU5C-SWD-ETHERCAT Gateway hat in seiner Funktion als Master- Gerät SmartWire-DT-Netzwerk Rolle eines sogenannten „Koordinators“ und regelt als solcher den Ablauf der Datenübertragung innerhalb des SmartWire-DT-Netzwerks gemäß dem SmartWire-DT- Protokoll. Über den Koordinator können Sie folgende Eigenschaften konfigurieren: ...
84/98 11 Firmware-Update mit TwinCAT System Manager 11.1 Übersicht Im Auslieferungszustand des EU5C-SWD-ETHERCAT Gateways ist bereits eine Firmware geladen. Die Version der geladenen Firmware können Sie dem Typenschild entnehmen. Bei dem Firmware-Update wird die alte Firmware im Gateway überschrieben, die im Gateway gespeicherten Projekt- und Soll-Konfigurationen bleiben dagegen erhalten.
Falls Sie nicht wissen, welche IP-Adresse Ihr DHCP-Server an das Gateway vergeben hat, können Sie das auf der Produkt-DVD enthaltene Hilscher Ethernet Device Configuration Tool auf Ihrem Konfigurations-PC verwenden, um sich die IP-Adresse des Gateways anzeigen zu lassen. (Das Tool sucht per netIDENT-Verfahren nach allen an das IP-Netzwerk angeschlossenen Hilscher-Geräten und zeigt diese mit deren IP-Adressen...
Klicken Sie die Schaltfläche Geräte suchen, um eine Suche nach dem Gateway innerhalb des lokalen Ethernet-Netzwerks zu starten. Das Tool listet alle gefundenen Hilscher-Geräte und zeigt deren IP- Adresse an: Abbildung 43: Gefundenes Gateway im Ethernet Device Configuration Tool SmartWire-DT Gateway | EU5C-SWD-ETHERCAT DOC140901UM01DE | Revision 1 | Deutsch | 2015-03 | Freigegeben | Öffentlich...
Navigieren Sie zum Speicherort der Firmware-Datei, markieren Sie die Datei und klicken Sie anschließend Öffnen. Hinweis: Die Firmware-Datei für das EU5C-SWD-ETHERCAT-Gateway erkennen Sie am Dateinamen E030F0U0.nxf Pfad und Name der gewählten Datei werden neben der Schaltfläche Durchsuchen angezeigt.
Technische Daten 93/98 13 Technische Daten 13.1 Technische Daten EU5C-SWD-ETHERCAT Gateway Kategorie Parameter Wert Allgemeines Artikelnummer 9233.922 Abmessungen 35 x 90 x 127 mm (B x H x T) Gewicht 160 g Montage Hutschiene 35 mm (IEC/EN 60715) Einbaulage Senkrecht...
