Kurzbeschreibung und Voraussetzungen
3 Kurzbeschreibung und Voraussetzungen
3.1
Kurzbeschreibung EU5C-SWD-PROFINET Gateway
3.1.1
Funktion
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Das EU5C-SWD-PROFINET Gateway integriert ein SmartWire-DT-
Netzwerk in ein PROFINET-Netzwerk. Hierzu stellt das Gateway eine
Datenverbindung
zwischen
SmartWire-DT-Netzwerks und einem Controller (Master bzw. Steuerung) in
dem übergeordneten PROFINET IO-Netzwerk her.
Das Gateway ist bezogen auf das SmartWire-DT-Netzwerk ein Master,
bezogen auf das PROFINET-Netzwerk ein modulares IO Device (Slave).
Es
bildet
dabei
angeschlossenen SmartWire-DT-Teilnehmer als einzelnes Modul ab.
Die zyklischen Prozessdaten werden transparent zwischen den beiden
Netzwerken übertragen.
Es können bis zu 99 SmartWire-DT-Teilnehmer an einem Gateway
betrieben und 1000 Byte im Summenrahmen an Ein- und Ausgangsdaten
ausgetauscht werden.

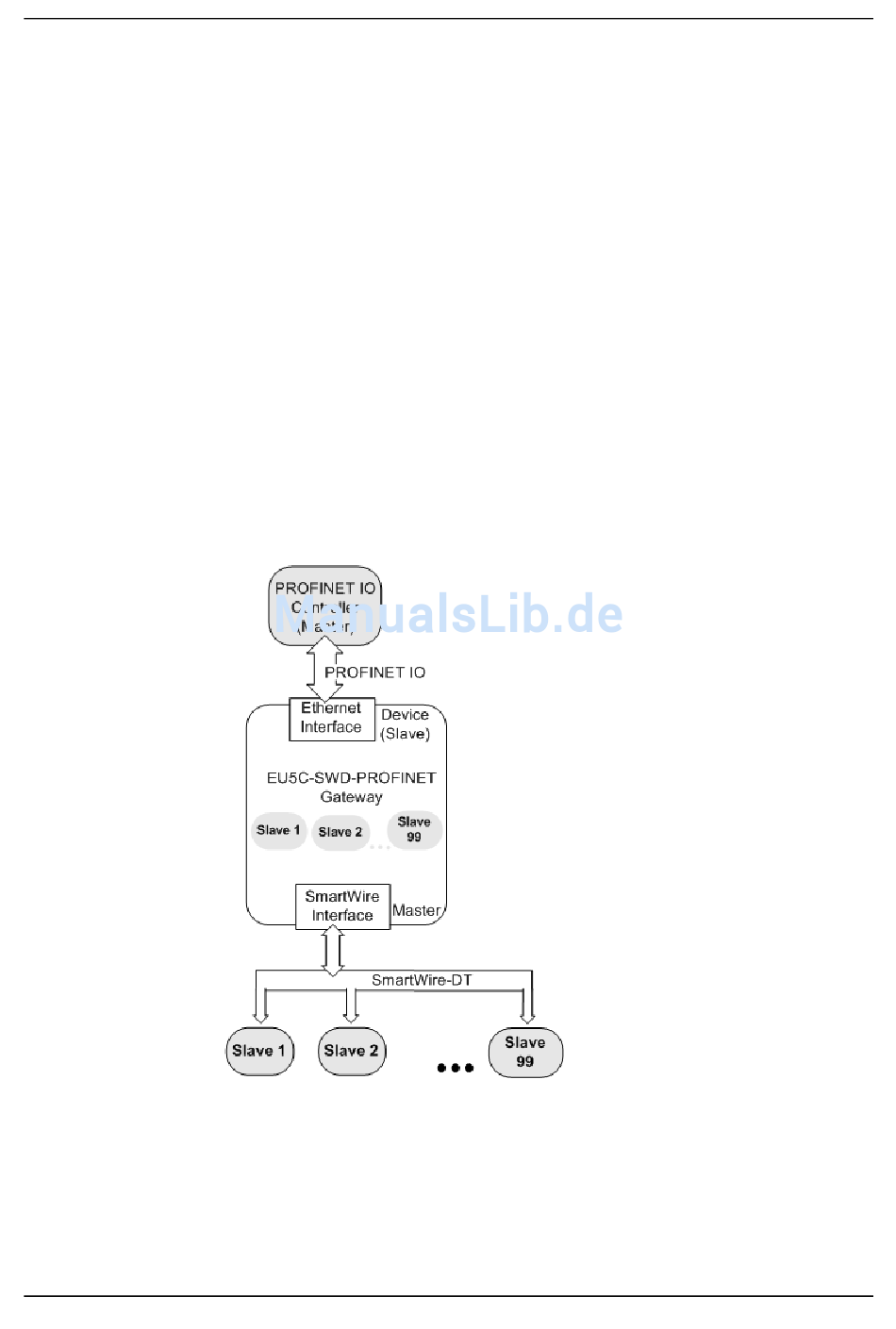

Abbildung 1: Datenfluss EU5C-SWD-PROFINET Gateway
den
Teilnehmern
gegenüber
dem
des
untergeordneten
PROFINET
IO-Controller
© Hilscher 2012 – 2013
21/104
jeden
