 Markieren Sie im Projektbaum den Knoten Bausteine.

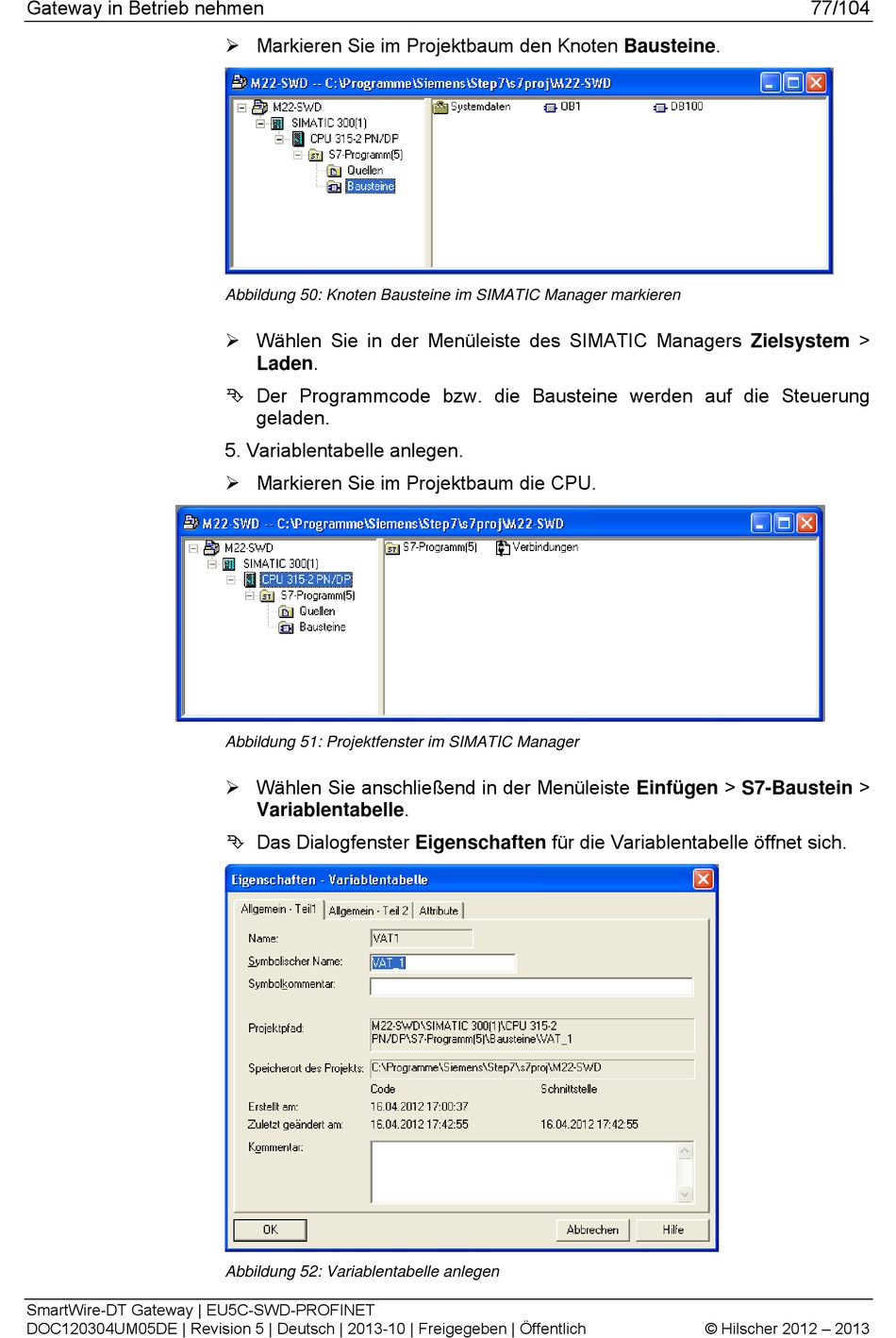

Abbildung 50: Knoten Bausteine im SIMATIC Manager markieren

 Wählen Sie in der Menüleiste des SIMATIC Managers Zielsystem >
Laden.
 Der Programmcode bzw. die Bausteine werden auf die Steuerung
geladen.
5. Variablentabelle anlegen.
 Markieren Sie im Projektbaum die CPU.

Abbildung 51: Projektfenster im SIMATIC Manager

 Wählen Sie anschließend in der Menüleiste Einfügen > S7-Baustein >
Variablentabelle.
 Das Dialogfenster Eigenschaften für die Variablentabelle öffnet sich.

Abbildung 52: Variablentabelle anlegen
