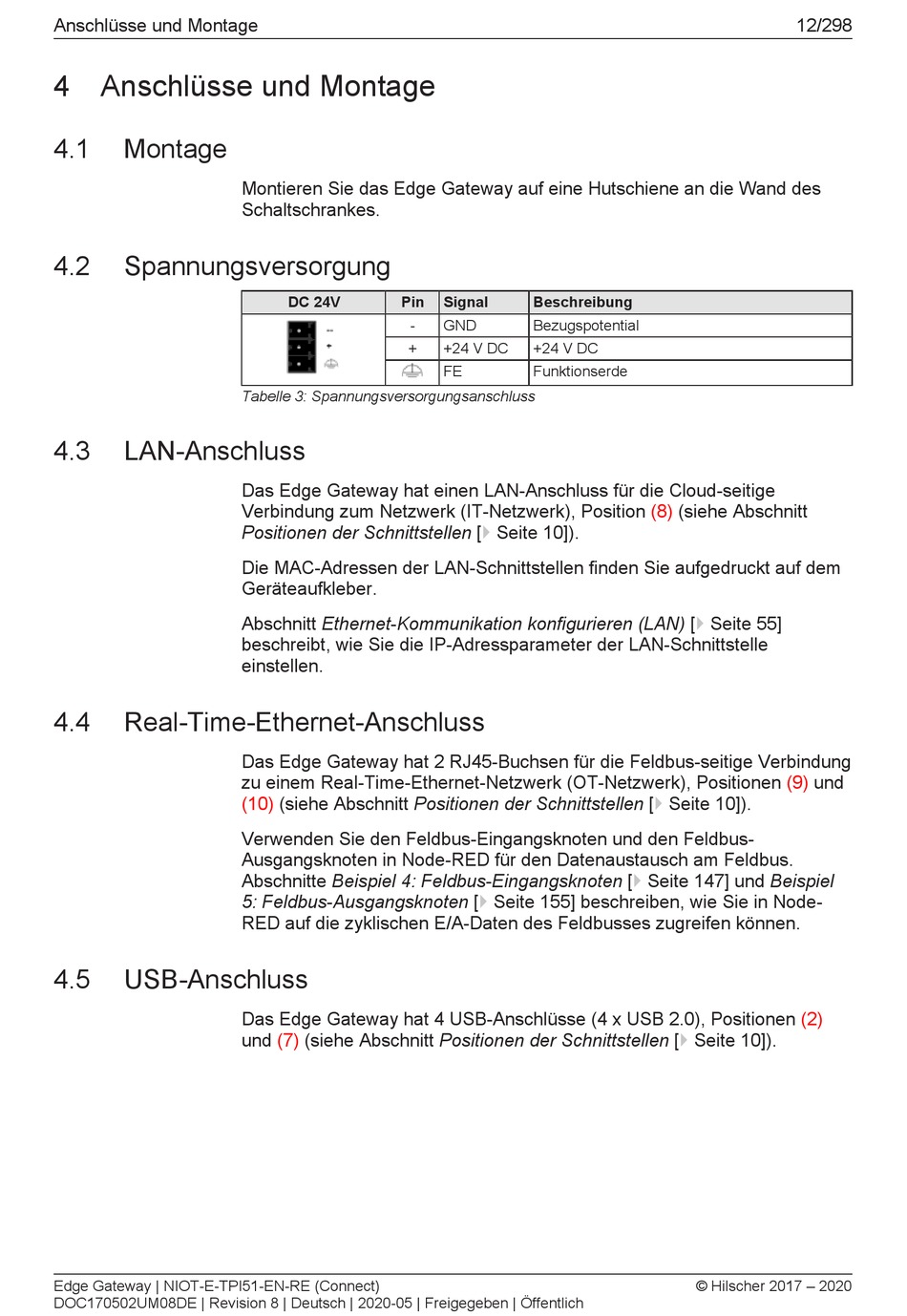

Anschlüsse und Montage
4 Anschlüsse und Montage
4.1
Montage
4.2
Spannungsversorgung
4.3
LAN-Anschluss
4.4
Real-Time-Ethernet-Anschluss
4.5
USB-Anschluss
Edge Gateway | NIOT-E-TPI51-EN-RE (Connect)
DOC170502UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Montieren Sie das Edge Gateway auf eine Hutschiene an die Wand des
Schaltschrankes.
DC 24V
Pin
-
+
Tabelle 3: Spannungsversorgungsanschluss
Das Edge Gateway hat einen LAN-Anschluss für die Cloud-seitige
Verbindung zum Netzwerk (IT-Netzwerk), Position
Positionen der Schnittstellen [} Seite 10]).
Die MAC-Adressen der LAN-Schnittstellen finden Sie aufgedruckt auf dem
Geräteaufkleber.
Abschnitt Ethernet-Kommunikation konfigurieren (LAN) [} Seite 55]
beschreibt, wie Sie die IP-Adressparameter der LAN-Schnittstelle
einstellen.
Das Edge Gateway hat 2 RJ45-Buchsen für die Feldbus-seitige Verbindung
zu einem Real-Time-Ethernet-Netzwerk (OT-Netzwerk), Positionen
(10)
(siehe Abschnitt Positionen der Schnittstellen [} Seite 10]).
Verwenden Sie den Feldbus-Eingangsknoten und den Feldbus-
Ausgangsknoten in Node-RED für den Datenaustausch am Feldbus.
Abschnitte Beispiel 4: Feldbus-Eingangsknoten [} Seite 147] und Beispiel
5: Feldbus-Ausgangsknoten [} Seite 155] beschreiben, wie Sie in Node-
RED auf die zyklischen E/A-Daten des Feldbusses zugreifen können.
Das Edge Gateway hat 4 USB-Anschlüsse (4 x USB 2.0), Positionen
und
(7)
(siehe Abschnitt Positionen der Schnittstellen [} Seite 10]).
Signal
Beschreibung
GND
Bezugspotential
+24 V DC
+24 V DC
FE
Funktionserde
12/298
(8)
(siehe Abschnitt
(9)
und
(2)
© Hilscher 2017 – 2020
