8.5 Anschluss Standard-Ein- / Ausgänge
8.5.1 Anschluss der Feldbus-Schnittstellen über M12-Steckverbinder

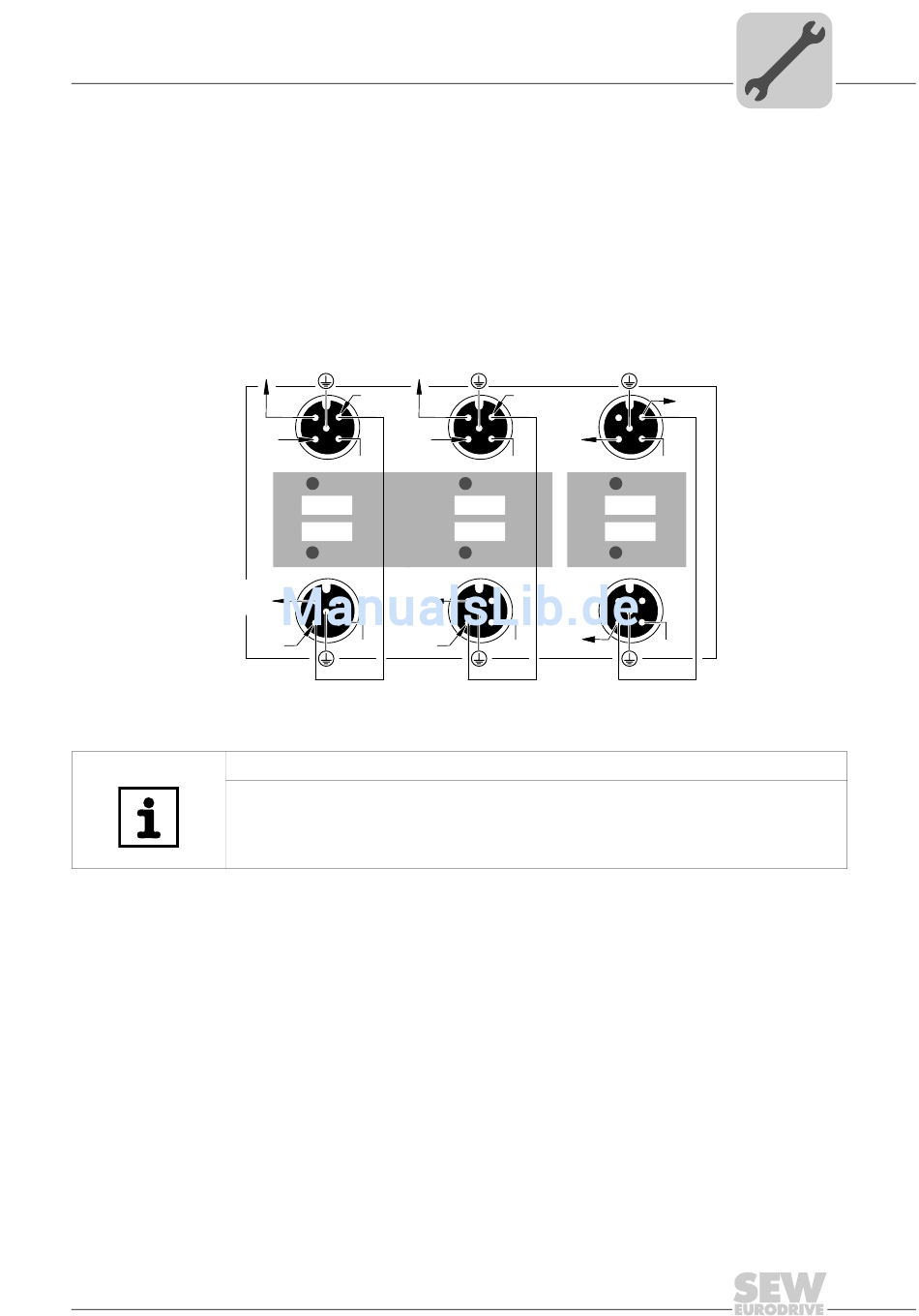

Anschluss Feldbus-Schnittstelle MQS22 mit 4 digitalen Eingängen und 2 digitalen Ausgängen:
•
•
24 V
(V024)
HINWEISE
•
•
Handbuch – PROFIsafe-Feldverteiler mit MOVIMOT® MM..D
Anschluss Standard-Ein- / Ausgänge
Die Sensoren und Aktoren sind nur über die M12-Buchsen anschließbar.
Schließen Sie 2-kanalige Sensoren und Aktoren an den Buchsen DI0, DI2 und DO0
an. Die Buchsen DI1, DI3 und DO1 können dann nicht verwendet werden.
24 V 24 V
(V024) (V024)
DI1
1 2
5
DI0 DI2
4
3
[1]
GND
DIO
DI1
24 V
1 2
(V024)
5
4
3
DI1 DI3
GND
Sicherheitsgerichtete Sensoren und Aktoren müssen Sie an der Klemmenleiste
X20 anschließen!
Um die Schutzart IP65 zu gewährleisten, müssen nicht benutzte Anschlüsse mit
M12-Verschlusskappen versehen werden!
Elektrische Installation
DI3
1 2 1
5 5
DO0
4 4
3
GND
DI2 DO0
DI3 DO1
1 2 1
5 5
4 4
3
DO1
GND
DO1
2
3
GND2
2
3
GND2
