9.3
Projektierung der MQS.. am PROFIBUS-DP mit STEP7
Die fehlersicheren Feldbus-Schnittstellen MQS.. konfigurieren Sie in gewohnter Weise
unter STEP7 HW-Konfig für den PROFIBUS-DP-Betrieb.
Damit Sie die Feldbus-Schnittstellen MQS.. fehlersicher mit PROFIsafe betreiben kön-
nen, ist für die Konfiguration und Parametrierung des Moduls unter STEP7 das Options-
paket "Distributed Safety (ab V5.4)" erforderlich.
9.3.1
Installation der GSD-Datei
Für die fehlersichere Feldbus-Schnittstelle MQS.. mit PROFIsafe-Funktionalität verwen-
den Sie bitte folgende GSD- und Bild-Dateien:
•
•
•
•
•

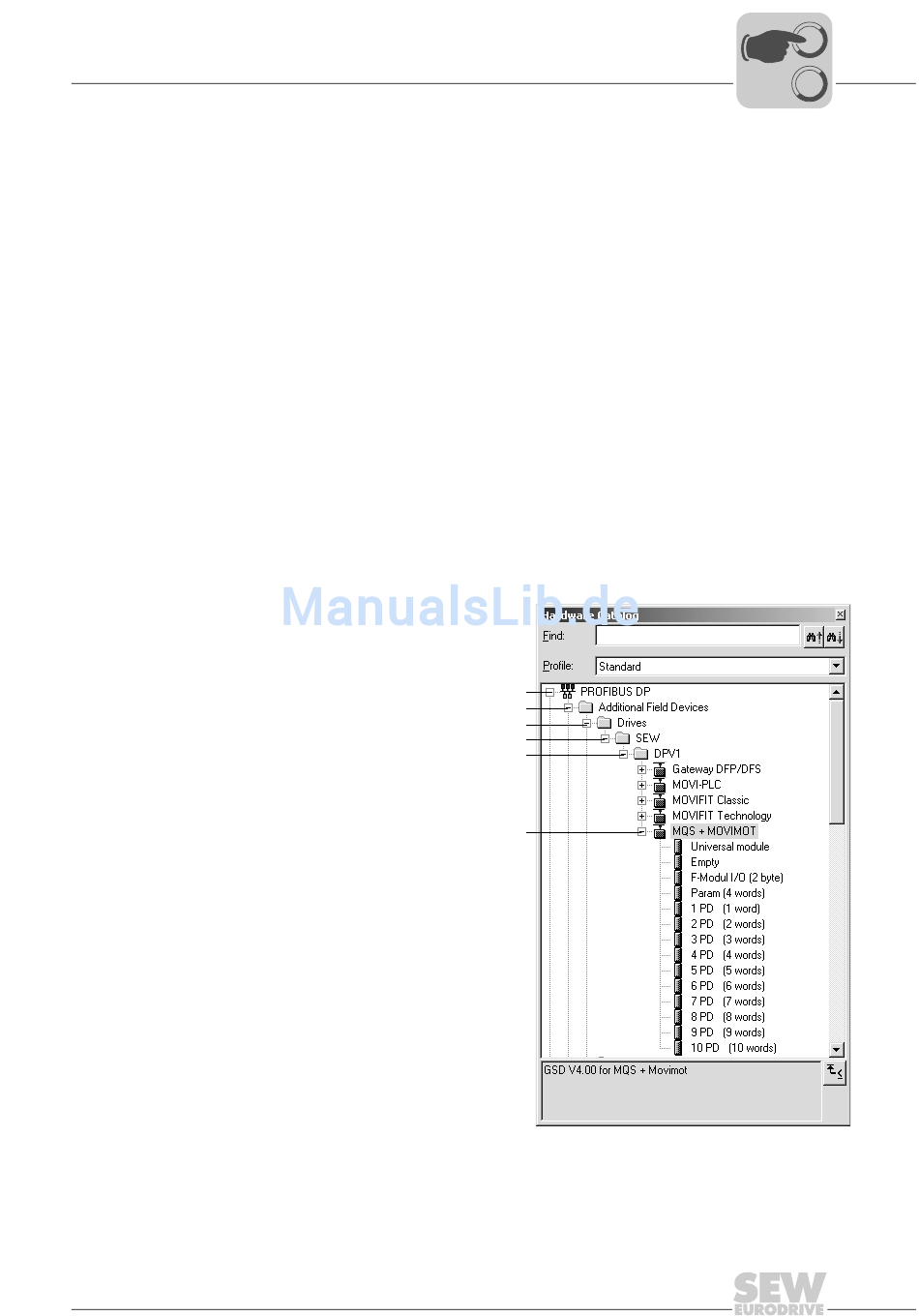

Nach der Installation der GSD-Datei erscheint die Feldbus-Schnittstelle im Hardware-
Katalog von STEP7/HW-Konfig unter:
Profibus-DP [1]
Handbuch – PROFIsafe-Feldverteiler mit MOVIMOT® MM..D
Inbetriebnahme mit PROFIBUS (MQS..)
Projektierung der MQS.. am PROFIBUS-DP mit STEP7
SEW_6005.GSD
SEW6005N.DIB
SEW6005S.DIB
+---Weitere FELDGERÄTE [2]
+---Antriebe [3]
+---SEW [4]
+---PROFIsafe [5]
+----MQS + MOVIMOT [6]
[1]
[2]
[3]
[4]
[5]
[6]
