Ergänzende Inbetriebnahmehinweise zu Feldverteilern
11.3

Feldverteiler MQS../MM../Z.8.

11.3.1 Wartungsschalter
Der Wartungsschalter des Feldverteilers Z.8. schaltet folgende MOVIMOT
nenten:
– Netzversorgung und
– DC-24-V-Versorgung
Der Wartungsschalter trennt nur den MOVIMOT
teiler.
Tod oder schwere Verletzungen durch Stromschlag.
•

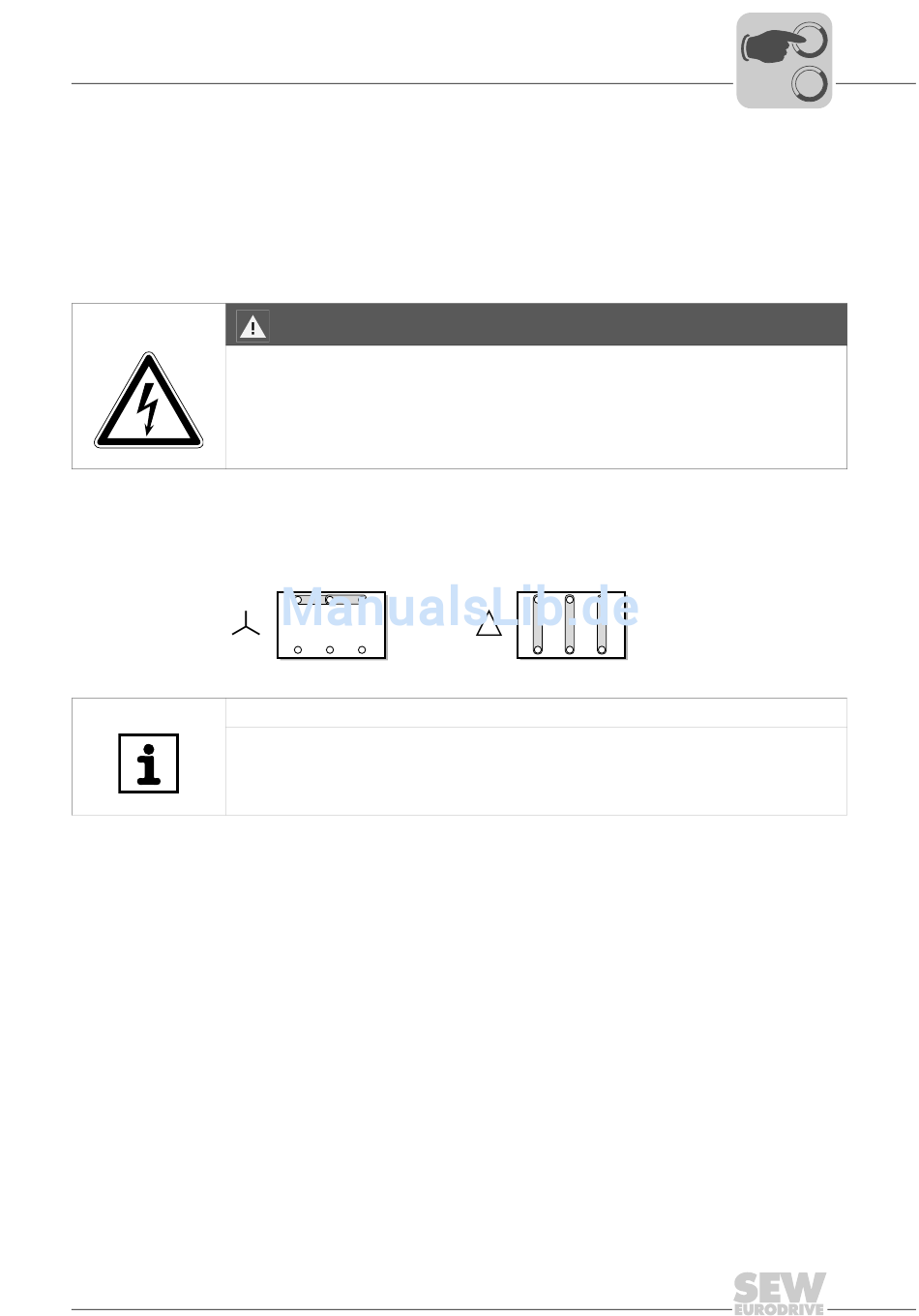

11.3.2 Anschlussart des Motors prüfen
Stellen Sie sicher, dass die gewählte Anschlussart des Feldverteilers gemäß folgendem
Bild mit der Anschlussart des angeschlossenen Motors übereinstimmt.
HINWEIS
Bei Bremsmotoren darf kein Bremsgleichrichter im Klemmenkasten des Motors einge-
baut werden!
Handbuch – PROFIsafe-Feldverteiler mit MOVIMOT® MM..D
GEFAHR!
Schalten Sie vor allen Arbeiten den Feldverteiler spannungslos und sichern Sie ihn
gegen unbeabsichtigtes Wiedereinschalten der Spannung.
W2 U2 V2
U1 V1 W1
Feldverteiler MQS../MM../Z.8.
®
-Motor vom Netz, nicht den Feldver-
W2 U2 V2
U1 V1 W1
I
11
0 0
®
-Kompo-
1162529803
103
