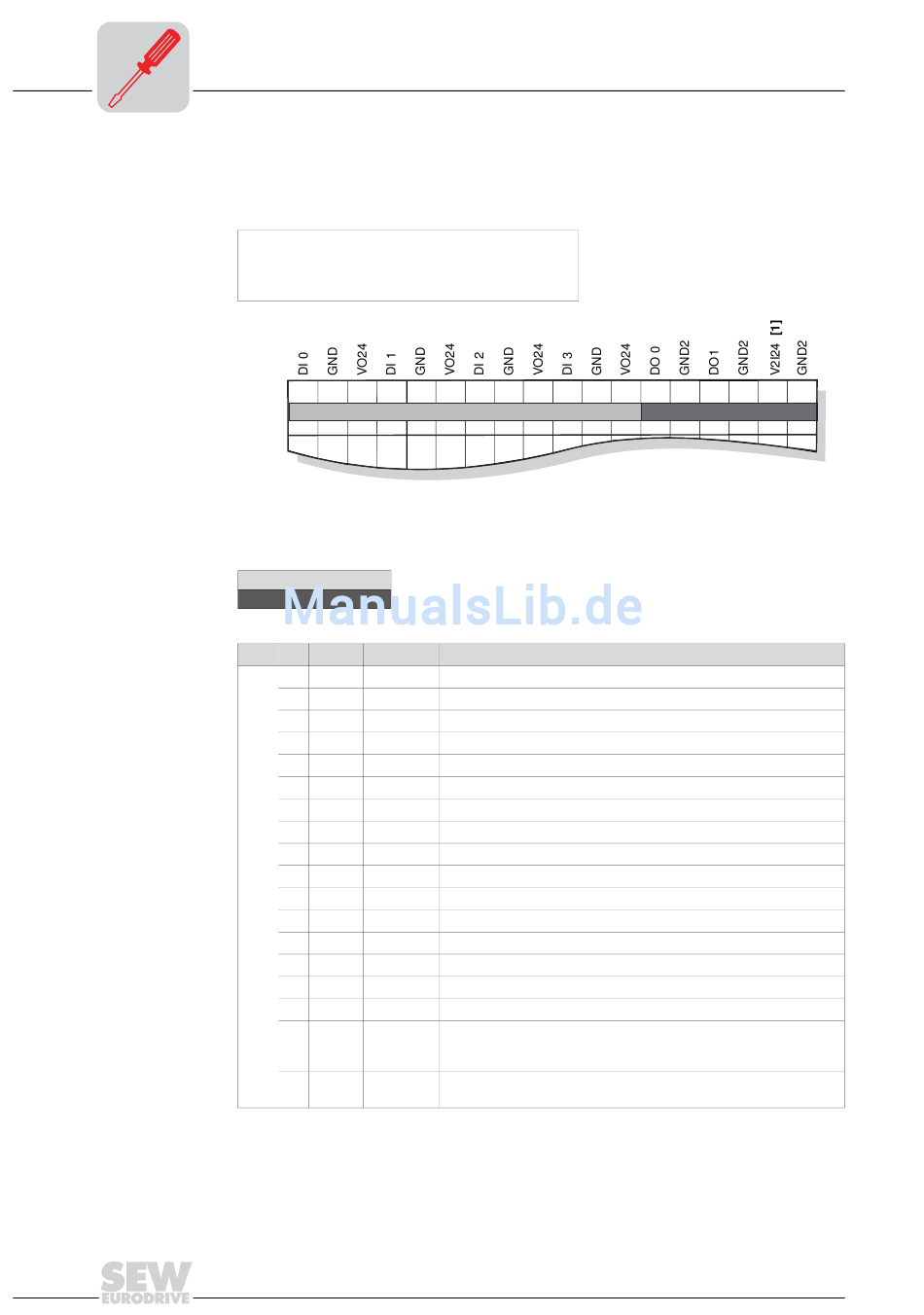

Anschluss Ein- / Ausgänge (I/O) der AS-i-Schnittstellen MFK..
6.6
Anschluss Ein- / Ausgänge (I/O) der AS-i-Schnittstellen MFK..
Anschluss über
Klemmen bei..
44
...Feldbus-Schnittstellen mit 4 digitalen Eingängen und 2 digitalen Ausgängen:
MFZ.1
MFZ.6
in Kombination mit
MFZ.7
MFZ.8
X20
19
20
21
22
[1] nur MFI23: reserviert
alle anderen MF.. Module: V2I24
1
= Potenzialebene 1
2
= Potenzialebene 2
Nr.
Name
Richtung
X20
19
DI0
Eingang
20
GND
-
21
V024
Ausgang
22
DI1
Eingang
23
GND
-
24
V024
Ausgang
25
DI2
Eingang
26
GND
-
27
V024
Ausgang
28
DI3
Eingang
29
GND
-
30
V024
Ausgang
31
DO0
Ausgang
32
GND2
-
33
DO1
Ausgang
34
GND2
-
35
V2I24
Eingang
36
GND2
-
MF.21
MQ.21
MF.22
MQ.22
MF.23
23
24
25
26
27
28
1
Funktion
Schaltsignal von Sensor 1
0V24-Bezugspotenzial für Sensor 1
24 V-Spannungsversorgung für Sensor 1
Schaltsignal von Sensor 2
0V24-Bezugspotenzial für Sensor 2
24 V-Spannungsversorgung für Sensor 2
Schaltsignal von Sensor 3
0V24-Bezugspotenzial für Sensor 3
24 V-Spannungsversorgung für Sensor 3
Schaltsignal von Sensor 4
0V24-Bezugspotenzial für Sensor 4
24 V-Spannungsversorgung für Sensor 4
Schaltsignal von Aktor 1
0V24-Bezugspotenzial für Aktor 1
Schaltsignal von Aktor 2
0V24-Bezugspotenzial für Aktor 2
24 V-Spannungsversorgung für Aktoren
nur bei MFI23: reserviert
nur bei MFZ.6, MFZ.7 und MFZ.8: gebrückt mit Klemme 15 bzw. 16
0V24-Bezugspotenzial für Aktoren
nur bei MFZ.6, MFZ.7 und MFZ.8: gebrückt mit Klemme 17 bzw. 18
Handbuch – AS-i-Schnittstellen, -Feldverteiler
