Installation

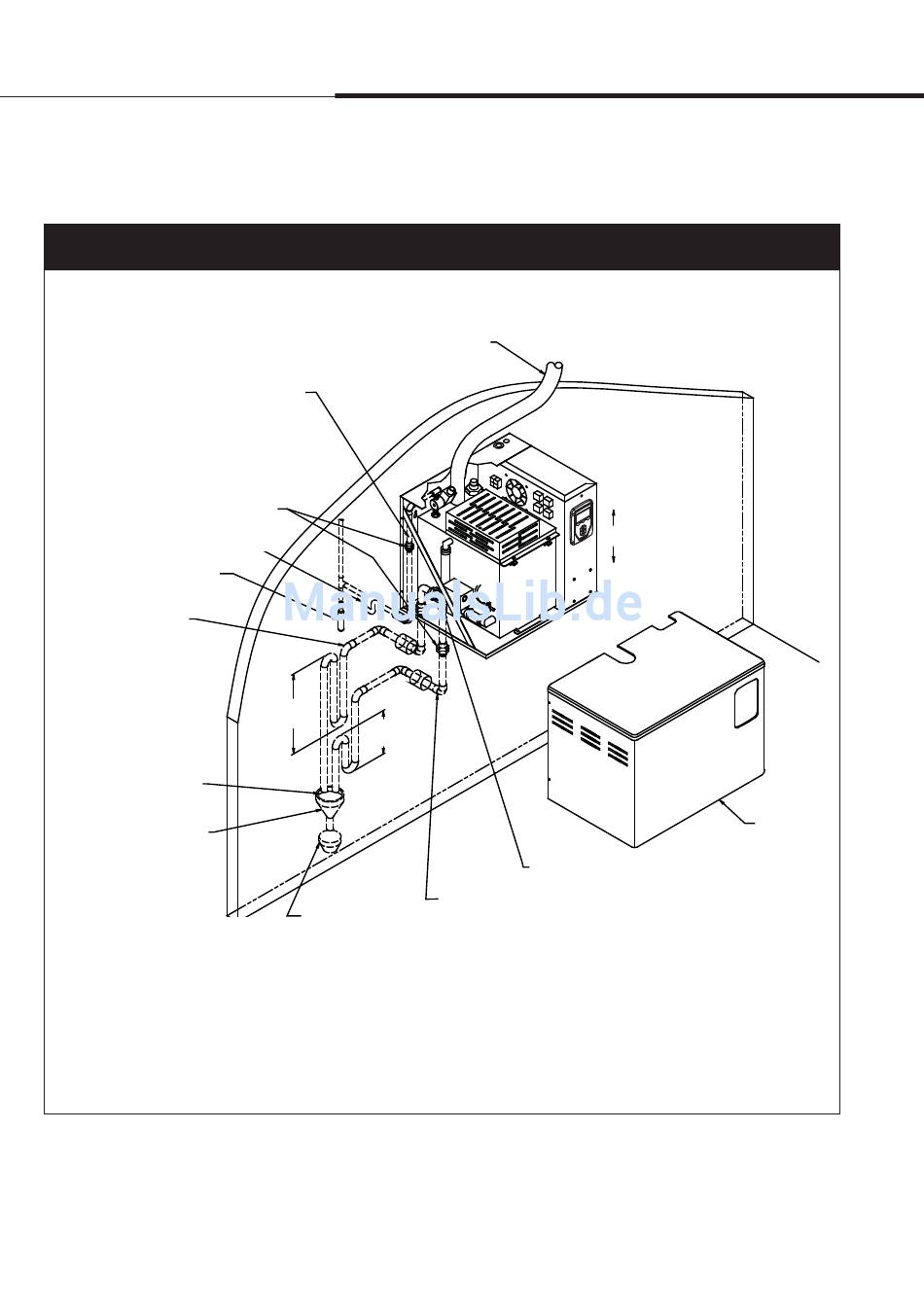

Abbildung 8-1:
Übersicht der bauseitigen Verrohrung für Humidi-tech Befeuchter betrieben mit Leitungswasser/enthärtetem Wasser
Wasserzufuhrleitung:
• Anschlussgröße DN8
• Erforderlicher Wasserdruck 175 bis 550 kPa.
• Erfolgt die Wasserverrohrung zum
Befeuchter mit einem nichtmetallischen
Rohr, muss der erste Meter der Verrohrung
vom Befeuchter aus einem Metallrohr
bestehen.
Verschraubungen vom Installateur
50 mm Geruchsverschluss oder Schlaufe im
Zulauf, damit kein Dampf in die nichtmetallische
Verrohrung eindringen kann.
Einbau einer Stoßbremse empfohlen
um Druckstoß zu mindern.
DN20 Rohrgewinde
Tankablauf, Skimmer und
P-Geruchsverschluss-
Verrohrung, ausgelegt
für 100 °C. Falls
Verrohrung länger als
3 m, Rohr auf DN32 nach
P-Geruchsverschluss
vergrößern.
25 mm Luftspalt
Auffangtrichter. Im
Lot zu Bodenablauf.
Anmerkungen:
• Einen Luftspalt nur dort positionieren wo ausreichend Temperatur- und Luftbewegung herrscht andernfalls kann es zu Kondensatniederschlag an
umliegenden Oberflächen kommen, wenn Dampf austritt. Siehe örtlich geltende Vorschriften für Ablaufrohrdurchmesser und maximale Abwassertemperatur.
• Den Befeuchter versetzt vom Auffangtrichter bzw. Bodenablauf installieren, damit kein aufsteigender Dampf in den Befeuchter eindringen kann.
• Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden.
• Der Wasserzufuhranschluss muss mehr als 25 mm über dem Skimmer-/Überlaufanschluss liegen, damit kein Rücklauf vom Tank möglich ist. Es ist keine
weitere Rücklaufsicherung erforderlich, jedoch müssen örtlich geltenden Vorschriften eingehalten werden.
• Jeweils eine Verschraubung in die Wasserzufuhr- und Ablaufleitungen einbauen, wie dargestellt, damit der Tank ausgebaut werden kann.
• Schäden aufgrund Chloridkorrosion werden nicht von der DRI-STEEM-Gewährleistung abgedeckt.
mc_042710_1327-HT
Seite 8 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
Ve r r o h r u n g :
L e i t u n g s w a s s e r / e n t h ä r t e t e s W a s s e r
Dampfschlauch (maximale Länge 3 m) oder gezogenes Rohr oder
Festrohr einsetzbar. Siehe DRI-STEEM Design Handbuch für maximale
Rohrlängen.
300 mm
50 mm
Offener Ablauf erforderlich.
Siehe erste Anmerkung
unten.
Im Lot installieren
Rahmenablauf
DN20 Rohrgewinde Rahmenablauf und
P-Geruchsverschluss-Verrohrung ausgelegt für 100 °C
Abdeckung
DC-1136
