MONTAGE UND VERROHRUNG DES HUMIDI-TECH

Platzierung und Montage des
Luftbefeuchters
Der HUMIDI-TECH Luftbefeuchter muss mit
Schlossschrauben in der Nähe von Kanälen an der
Wand verschraubt werden.
Bei der Platzierung des Luftbefeuchters muss
Folgendes in Betracht gezogen werden:
• leichter Zugang zum Kanal
• elektrische Anschlüsse und Rohrleitungen
• erforderliche Abstände
• Anforderungen für externen Wasserverschluss
Stromzufuhr, Zusatzwasserrohre und Ablaufrohre
müssen ebenfalls in Betracht gezogen werden. Die
Stromanschlüsse befinden sich an der unteren oder
oberen rechten Ecke auf der Rückseite des Gerätes.
Zusatzwasser- und Ablaufrohranschlüsse befinden
sich an der unteren linken Ecke auf der
Geräterückseite.
Bei Montage an einer Riegelwand (Riegel 406 mm
Mitte zu Mitte) die Schlossschrauben so platzieren,
dass sie 406 mm voneinander entfernt zentriert im
Riegel verschraubt werden. Die Stellen markieren
und mit Hilfe der Montageschablone auf der
HUMIDI-TECH Verpackung Führungslöcher von
6 mm Durchmesser vorbohren. Den Geräterahmen
mit den mitgelieferten Schlossschrauben an der
Wand befestigen.
Bei Montage an Hohlblock- oder Betonwänden die
Schablone an der entsprechenden Stelle anlegen
und die Bohrlöcher markieren. Das Führungsloch für
zwei 10 mm Gelenkschrauben oder zwei 10 mm
Maschinenschraubendübel vorbohren. Den Rahmen
sicher befestigen.
6
Verrohrung für HUMIDI-TECH
Luftbefeuchter
Eine Verschraubung gemäß den Zeichnungen
auf den nächsten zwei Seiten in der
Wasserzuleitung installieren, damit der Tank
ausgebaut werden kann.

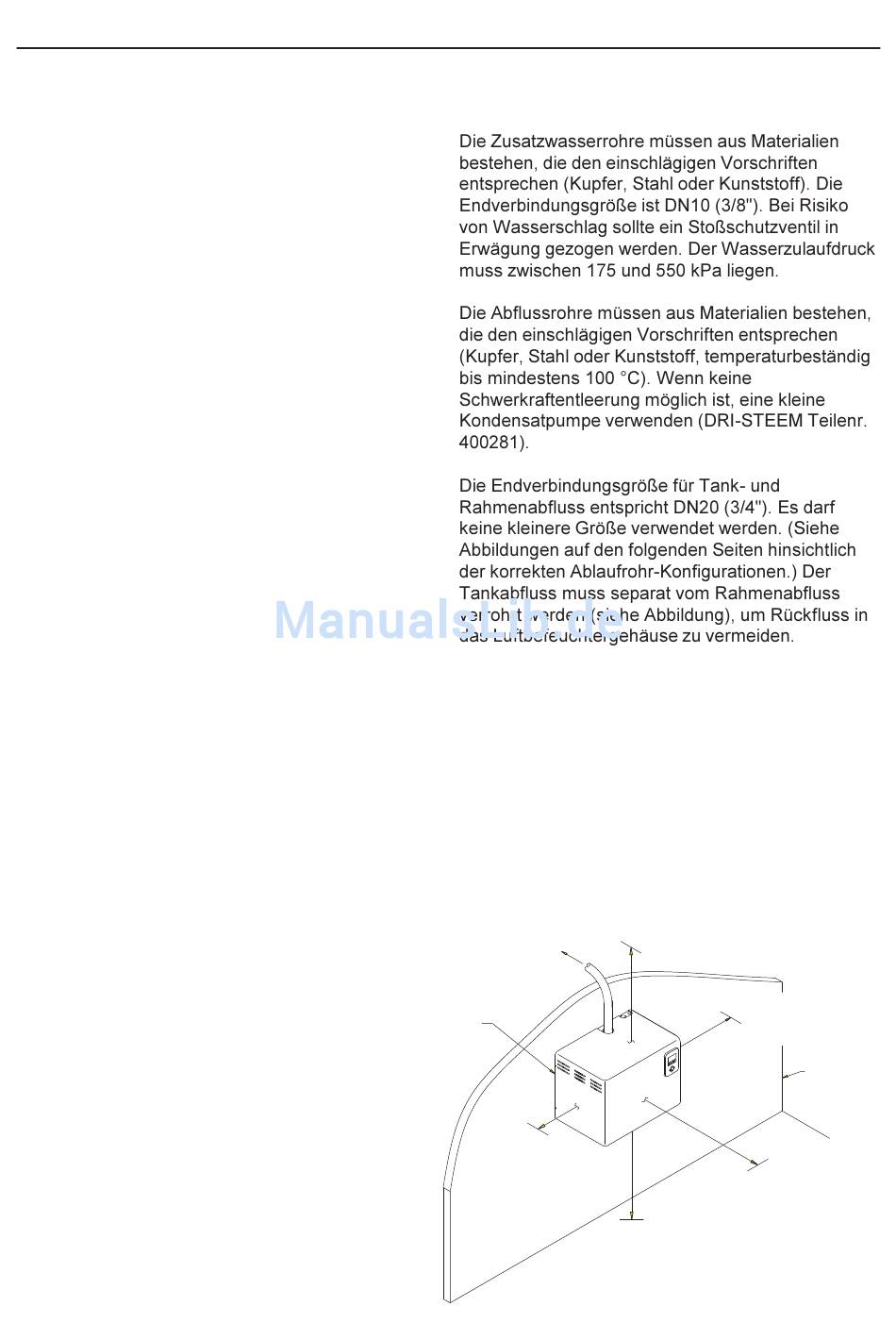

Empfohlene Mindestabstände
Die folgenden Abstände werden zur Erleichterung
von Service- und Wartungsmaßnahmen empfohlen:
zur
Dispersionseinheit
an der Wand
montiert
linke Seite:
305 mm
Boden: 610 mm
®
LUFTBEFEUCHTERS
Geräteoberseite: 460 mm
elektrische
Steuerelemente auf der
rechten Seite: 915 mm
Gerätevorderseite:
915 mm
Montagewand
DC-1201
