Installation
VORSICHT
Gefahr durch Stromschlag
Nur ein qualifizierter Elektriker darf die
bauseitige Verdrahtung durchführen.
Unsachgemäße Verdrahtung oder
eine Berührung von stromführenden
Schaltkreisen kann zu Sachschäden,
schweren Verletzungen oder Tod führen.
Zuerst die Stromzufuhr abschalten
bevor der Schaltschrank geöffnet
oder die Abdeckung der Heizelemente
abgenommen oder an den Platinen
gearbeitet wird. Berührung mit
stromführenden Schaltkreisen kann zu
Sachschäden, schweren Verletzungen oder
Tod führen.
mc_062310_0629

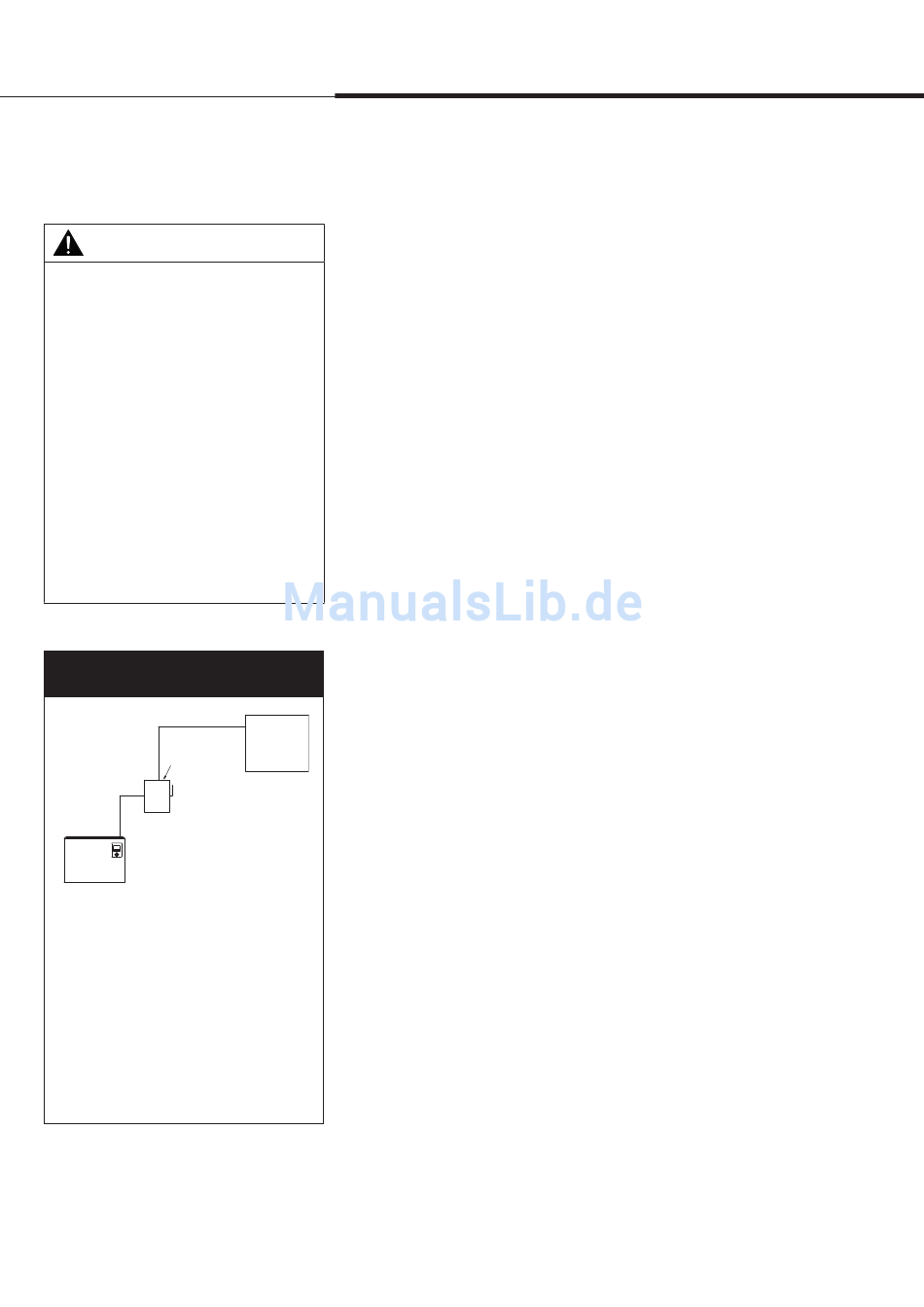

Abbildung 12-2:
Erforderliche bauseitige Verdrahtung
Abgesicherter
Trennschalter
(vom
Installateur)
Anmerkungen:
• Steuerleitungen getrennt von Stromleitungen in
dafür vorgesehenen oder getrennten, geerdeten
Metallrohren, Kabelwannen oder Kanalsystem
verlegen.
• Die Stromleitungen getrennt von
Niederspannungs-Steuerleitungen im
Schaltschrank des Befeuchters verlegen.
• Keine Chassis- oder Sicherheitserdung als
stromführende Nullleiter verwenden. Eine
Sicherheitserdung niemals als Leiter oder
Neutralleiter zur Rückstromführung verwenden.
mc_062310_0630
Seite 12 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
Ve r d r a h t u n g
Bauseitige Verdrahtung des Befeuchters
Die gesamte Verdrahtung muss allen örtlich geltenden Vorschriften
und den Vorgaben der Befeuchter-Schaltpläne entsprechen. Die
Schaltpläne befinden sich auf der Innenseite, der abnehmbaren
Subplatinen-Abdeckung, rechts im Befeuchterschrank.
Netzstromkabel müssen für 105 °C ausgelegt sein.
Bei Auswahl des Befeuchter-Aufstellortes darauf achten, dass der
Befeuchter keinen elektromagnetischen Emissionen ausgesetzt ist,
z.B. von Leistungstransformatoren.
Der Einsatz von Halbleitersicherungen gemäß IEC 60364 wird
empfohlen.
Erdungsanforderungen
Die vorgeschriebene Erdung muss aus festen Metall-zu-
Metallverbindungen bestehen und ein guter Leiter für Funkstörung
(RFI) zur Erde sein (mehrlitzige Leiter).
Erdungsdrähte müssen den gleichen Querschnitt aufweisen wie die
Stromdrähte oder den IEC 60364-Anforderungen entsprechen.
Ordnungsgemäße Verdrahtung vermeidet elektrischen Rauschen.
Elektrisches Rauschen kann unerwünschte Nebeneffekte
an elektronischen Steuerschaltungen produzieren und die
Steuerbarkeit beeinflussen. Elektrisches Rauschen wird von
Strom-
induktiven Lasten, Elektromotoren, Magnetventilspulen,
versorgung
(vom
Schweißgeräten oder Leuchtstofflampenkreisen verursacht.
Installateur)
Das elektrische Rauschen oder Interferenz von diesen Quellen
(und die Auswirkung auf Regler) ist schwierig zu definieren,
aber gewöhnlich sind Symptome unregelmäßige Steuerung oder
zeitweise auftretende Betriebsprobleme.
W i c h t i g :
OM-1007
• Für eine maximale EMV (elektromagnetische Verträglichkeit)
die gesamte Befeuchtersteuerung, Maximal-Sensoren und
Luftströmungsschalter mit einem mehrfarbigen, geschirmten
Kabel zugelassen für den Luftkanal und einem Erdungsdraht
zu Abschirmung verdrahten. Den Erdungsdraht an die
Erdungsklemme mit einem Draht kürzer als 50 mm verbinden.
• Die Abschirmung nicht auf der Geräteseite erden.
mc_061610_0625-EU
