Installation

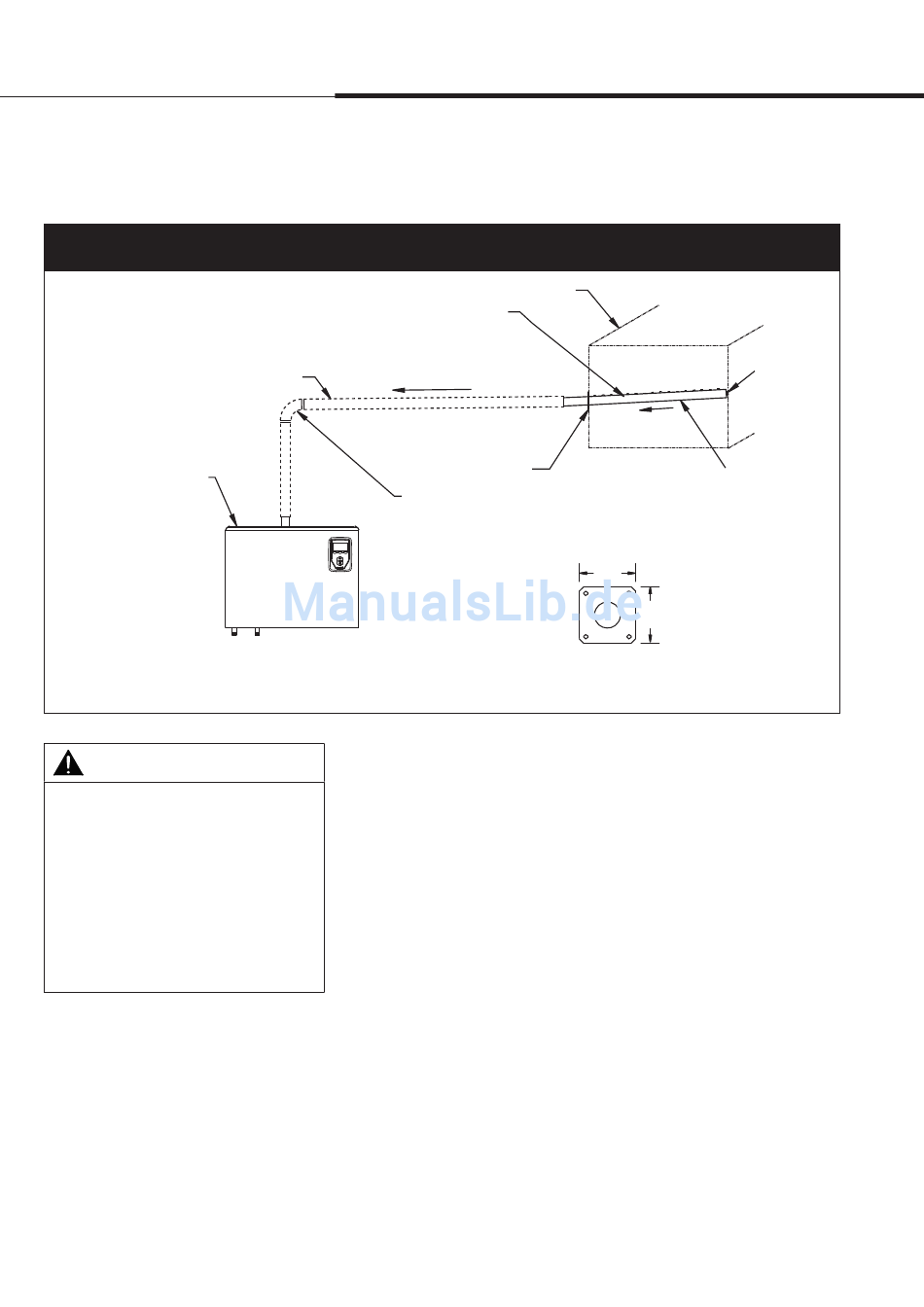

Abbildung 24-1:
Einzelrohrdispersion ohne Kondensatablauf
Dampfschlauch, gezogenes Rohr oder
Festrohr. Gezogenes Rohr oder Festrohr
wärmedämmen um Dampfverlust zu
reduzieren. NICHT den Dampfschlauch
wärmedämmen. Siehe Tabelle 16-1 für
maximale Verrohrungslänge.
Siehe ersten Punkt unter
Installationshinweise.
Humidi-tech Befeuchter
* Gefälle für Dampfschlauch,
gezogenes Rohr oder Festrohr
in Richtung Befeuchter:
– 150 mm/m (15%) bei
Einsatz mit Dampfschlauch
– 50 mm/m (5%) bei Einsatz
mit DN40 gezogenem Rohr
oder Festrohr
– 20 mm/m (2%) bei Einsatz
mit DN50 gezogenem Rohr
oder Festrohr
Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden.
mc_062810_0720-HT
VORSICHT
Gefahr durch heiße Oberflächen und
Dampf
Verteilrohre, Dampfschlauch, gezogene
Rohre und Festrohre enthalten Dampf und
deren Oberflächen können sehr heiß sein.
Austretender Dampf ist nicht sichtbar.
Kontakt mit heißen Oberflächen oder Luft
in welche Dampf eingeblasen wurde kann
zu schweren Verletzungen führen.
mc_060110_1555
W i c h t i g :
Nichteinhaltung der Anweisungen in diesem
Abschnitt kann zu einem übermäßigen
Rückstau im Befeuchter führen. Dies führt zu
einem Leistungsabfall des Befeuchtersystems
und Defekten wie z.B. undichte Dichtungen,
defekte Geruchsverschlüsse, unregelmäßige
Wasserstandregelung und Kondensatauslauf aus
den Verteilrohren.
mc_060210_0843
Seite 24 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D i s p e r s i o n :
E i n z e l r o h r
Kanal
Einzel-Verteilrohr ohne
Kondensatablauf
Gefälle*
Kanalrosette
montieren und
abdichten
90° Bogen mit
großem Radius oder
zwei 45° Bögen
Installationshinweise
• DRI-STEEM Festrohr-Adapterkit für Anschluss eines Festrohrs
am Dampfaustritt verwenden. Eine Schlauchklemme für
den Anschluss eines Dampfschlauchs verwenden. Eine
Schlauchmuffe und Klemmen für den Anschluss eines
gezogenen Rohrs verwenden.
• Dünnwandige gezogene Rohre erhitzen sich schneller und
verursachen weniger Anfahrverluste als dickwandige Rohre.
• Der Durchmesser des Festrohrs oder gezogenen Rohrs muss
der Humidi-tech Befeuchter-Dampfaustrittgröße DN40, DN50,
oder NPT-Anschluss entsprechen.
• Siehe Tabellen für maximale Dampfleistung und Dampfverlust
auf Seite 16.
• Maximaler Durchsatz für Verteilrohr ohne Kondensatablauf:
– DN40: 13 kg/h
– DN50: 25,8 kg/h
• Maximaler Durchsatz für Verteilrohr mit Kondensatablauf:
– DN40: 25,8 kg/h
– DN50: 38,6 kg/h
Befestigungs-
mutter M10
Rohrgefälle: 150 mm/m (15%)
DC-1447
Verteilrohr-Rosette
A
Maß A:
• 82,5 mm für DN40 Rohre
• 127 mm für DN50 Rohre
A
OM-351-1
