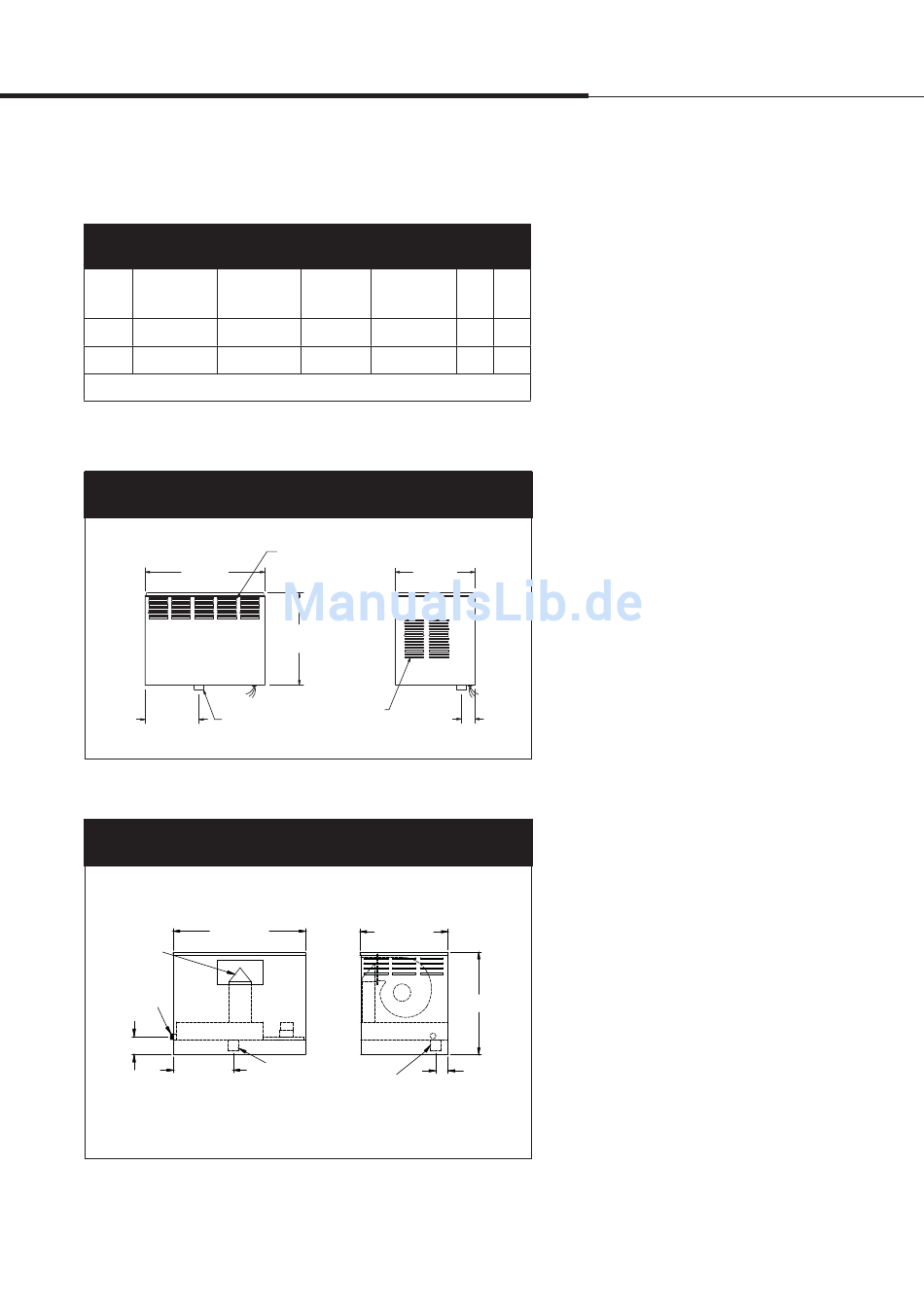

DriSteem Humidi-tech Bedienungsanleitung Seite 25

D i s p e r s i o n :
S D U - I u n d S D U - E M o d u l e
Tabelle 21-1:
SDU-Module Leistungsdaten
SDU Maximaler Versandge-
Modell Durchsatz wicht
SDU-I 13,6 kg/h 31 kg
SDU-E 46,3 kg/h 28 kg
* Gemessen im Abstand von 2 m vor dem SDU-Schrank.
mc_042710_1440-EU
Abbildung 21-2:
SDU-I technische Einzelheiten
Vorderansicht
615 mm
276 mm DN40
Dampfeintritt
mc_052510_1700-EU
Abbildung 21-3:
SDU-E technische Einzelheiten
Vorderansicht
615 mm
Dampfaustritt
DN20
Rohrgewinde
Ablaufnippel.
Siehe Anmerk.
unten.
82 mm
276 mm
Anmerkung: Die SDU-E Dispersionskammer erfordert eine
Kondensatablaufleitung und einen Geruchsverschluss,
bereitgestellt vom Installateur. Siehe Abbildung 22-1.
mc_052510_1701-EU
DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung • Seite 21
Amp bei
120V Leistung in PS
(50/60 Hz)
3,20 1/5
2,07 1/8
Seitenansicht
Austrittöffnung
für befeuchtete
409 mm
Luft
472 mm
Luftansaug-
57 mm
öffnung
Seitenansicht
409 mm
DN40 oder DN50
Dampfeintritt
Dampfeintritt
m 3 /s dB*
0,36 58
0,26 64
DC-1076
472 mm
57 mm
DC-1078
Installation
