Subplatine - DriSteem Humidi-tech Bedienungsanleitung

Ersatzteile

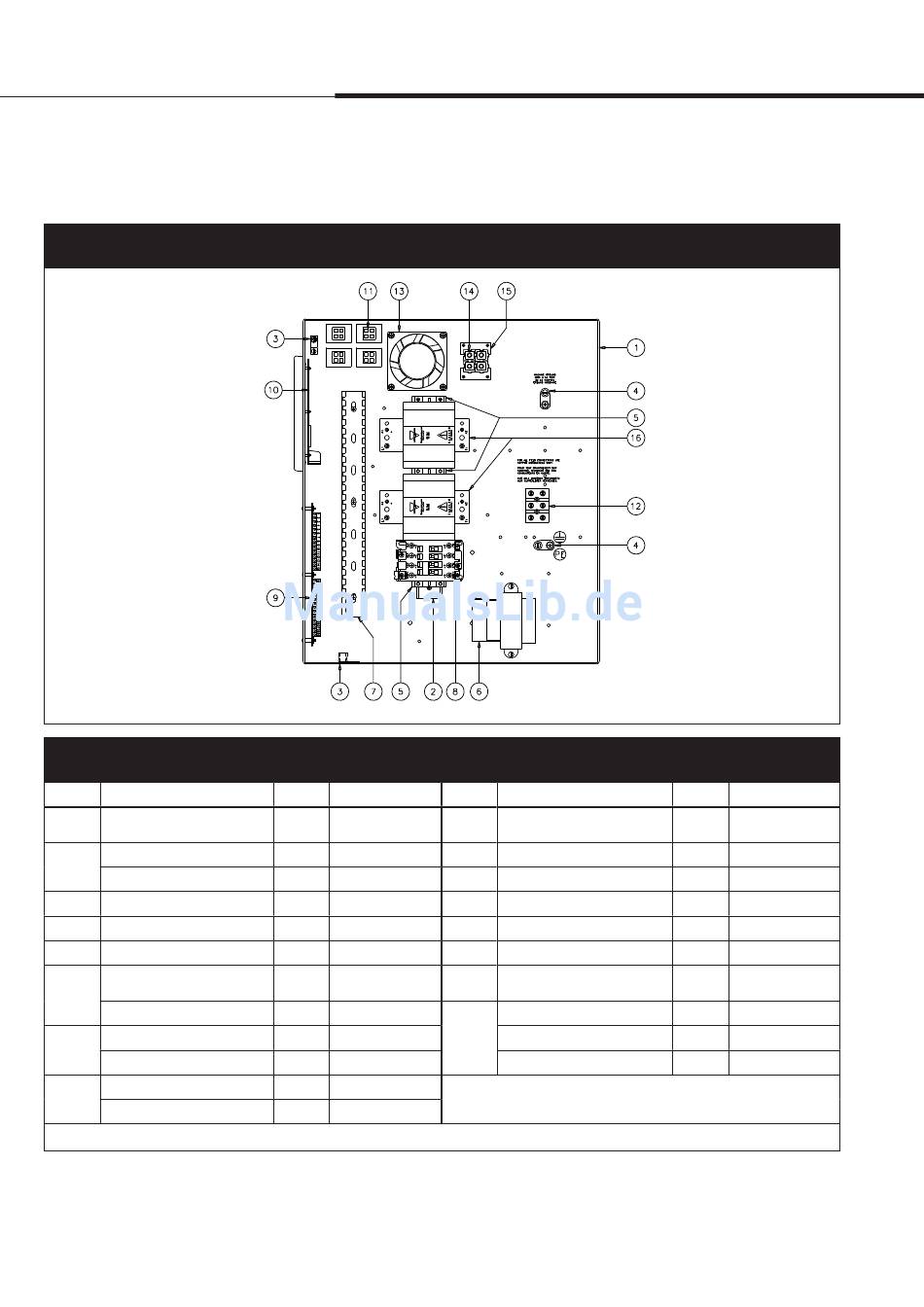

Abbildung 46-1:
Humidi-tech Subplatine
mc_062810_1120-HT
Tabelle 46-1:
Humidi-tech Subplatine
Nr. Benennung
1 Subplatine, beschichtet
DIN-Schiene, 8" lang
2
DIN-Schiene, 10,75" lang
3 Klemmendraht
4 Erdungsklemme, Mittlere Größe
5 Block, DIN-Schiene Klemmenende
Transformator 230V/400V, 500
VA
6
Transformator 600 V
Kabelkanal, 1" × 1"
7
Abdeckung, Kabelkanal
Schütz, 35 A
8
Schütz, 55 A
* Siehe Modell für die richtige Auswahl und Menge.
Seite 46 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
S u b p l a t i n e
Menge Teile-Nr.
1 120801
1 167765-008
1 167765-0107
2 409250-003
2 409250-027
3 408252-006
1 408996-011
1 408986
12,5" 408999-001
12,5" 408999-002
1 407010-001
1 407010-002
Nr. Benennung
Platine, Vapor-logic4 Haupt-
9
mikroprozessor
10 Platine, Vapor-logic4 Steuergerät
11 Stecker, 4-stiftig, Buchse
12 Klemmenleiste, 3-polig
13 Kühlgebläse
14 Gehäuse, 75 A weißer Stecker
15 Blech, Halterung Stecker
SSR-Relais, 480 V, 50 A, 1-polig
16 SSR-Relais, 480, 50 A, 2-polig
SSR-Relais, 480 V, 60 A, 1-polig
OM-213-4
Menge Teile-Nr.
1 408495-001
1 408495-002
4 409585-008
1 408300-002
1 408677-001
4 409585-001
2 409585-009
* 408677-002
* 408677-003
* 408677-005
