Verrohrung: Dampf
DAMPFVERROHRUNG-ABSTÜTZUNG
Verbindungsrohre zwischen Befeuchterdampfauslass und
Dispersionssystem mit Rohrhängern unterstützen. Wenn das
gesamte Gewicht der Verrohrung nicht angemessen unterstützt
wird, kann es zu Schäden am Befeuchtertank und dem Erlöschen
der Garantie kommen.
• Weitere Informationen sind in den DriSteem
die Verbindungsverrohrung
• Bei Dampfschläuchen beträgt die empfohlene Maximallänge
3 m (10'). Bei größeren Strecken kann es zu Knicken und
Absenkungen kommen.
• Gewindedichtungsmittel für NPT/BSP-Anschlüsse verwenden.
Tabelle 21-1:
Größen der Dampfauslassverbindungen
Modell RX
1 ½" (DN40)
NPT-Kupplung
RX-XX-1
BSP-Nippel
RX-XX-2*
NPT-Kupplung
BSP-Nippel
RX-XX-3
RX-XX-4**
*RX-162-2 ist nur mit einem DN50 (2") Dampfauslass erhältlich.
**RX-264-4, RX-288-4, RX-324-4 sind nur mit DN80 (3") Dampfauslass erhältlich
DN80 (3") Schlauchanbindung ist nur in Europa verfügbar
Anweisungen für
zu finden.
2" (DN50)
Schlauch
Schlauch
NPT-Kupplung
BSP-Nippel
Schlauch
Schlauch
NPT-Kupplung
BSP-Nippel
Schlauch
NPT-Kupplung
-
BSP-Nippel
Schlauch
NPT-Kupplung
-
BSP-Nippel
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX

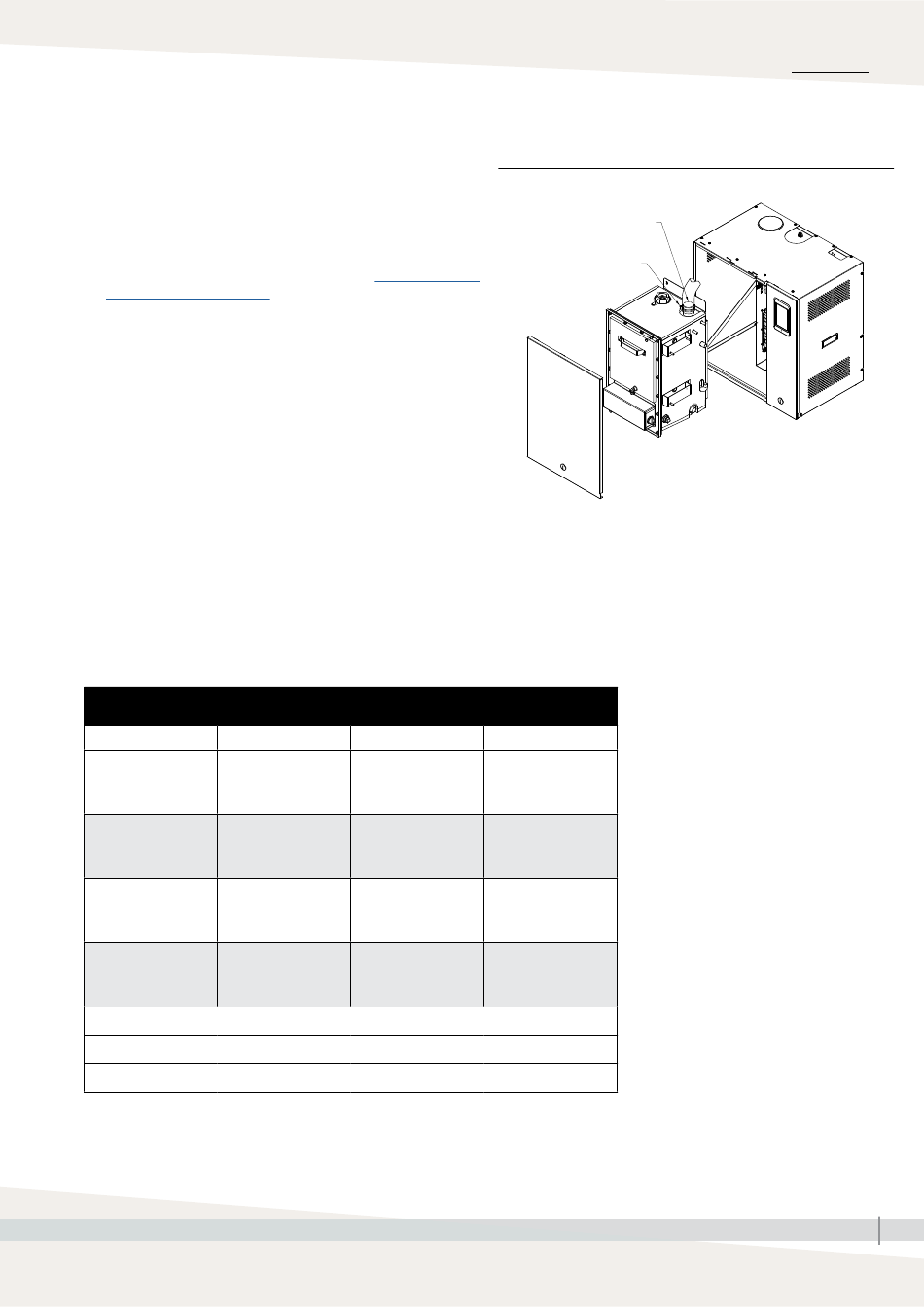

ABBILDUNG 21-1: DAMPFAUSLASSVERBINDUNGEN
Dampfauslass
Schlauchschelle
(für Dampfschlauch)
3" (DN80)
-
-
Schlauch***
Geschweißter Flansch
BSP-Nippel
Schlauch***
Geschweißter Flansch
BSP-Nippel
INSTALLATION
OM-8045
21
