Ve r r o h r u n g :
D r a n e - k o o l e r A b w a s s e r- K ü h l g e r ä t

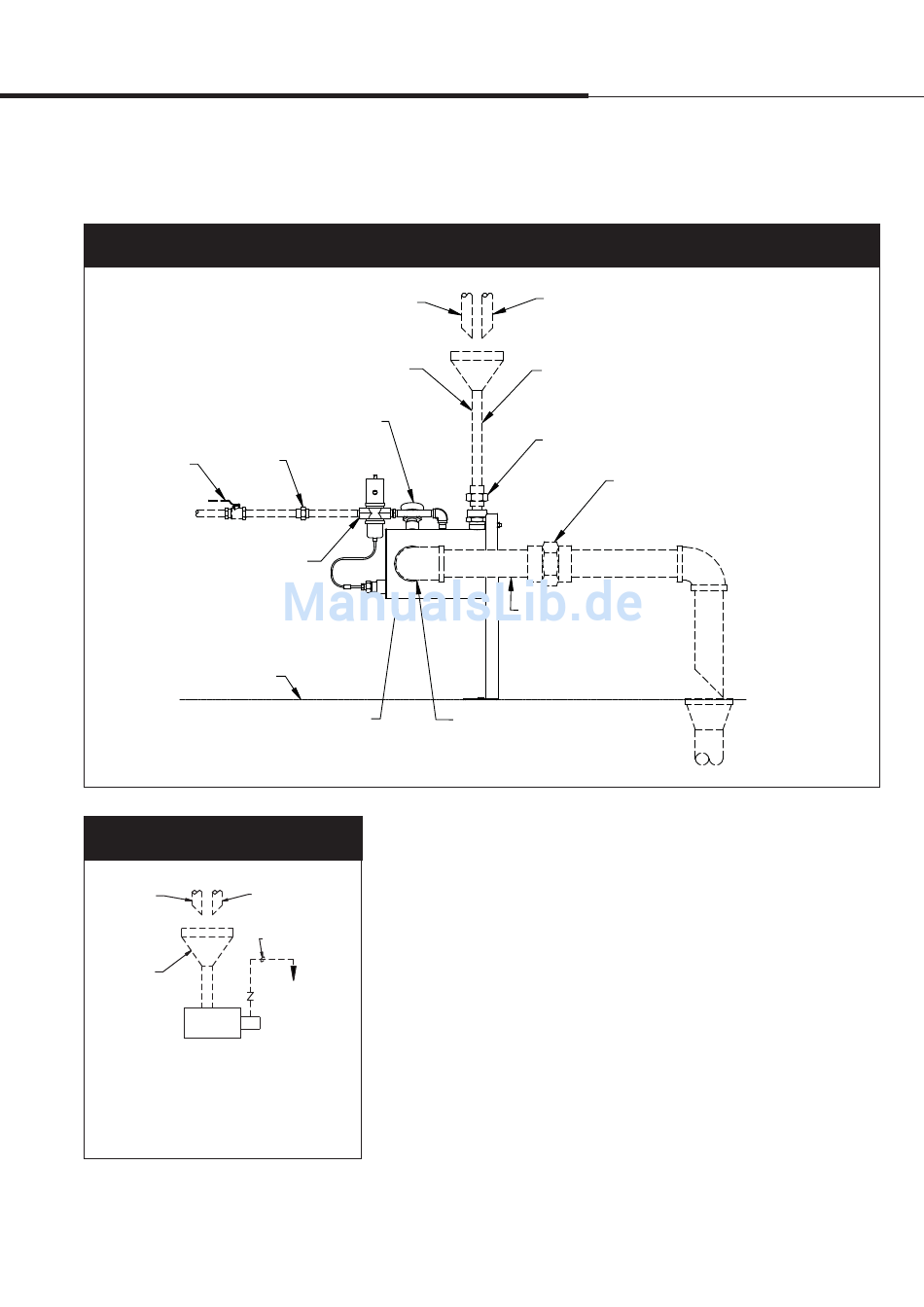

Abbildung 11-1:
Bauseitige Verrohrung des Drane-kooler Abwasser-Kühlgeräts
Verschraubung
Wasserzufuhr-
Absperrventil
DN10 Kaltwasserzulauf
Wasserdruck 172 bis 552 kPa,
maximaler Temperatur 21 °C
Boden
mc_050610_1335-EU
Abbildung 11-2:
Anheben von Abwasser
Rahmenablauf
Tankablauf
Trichter
Kondensatpumpe
Anmerkung:
Eine Kondensatpumpe verwenden, die geeignet ist
für Ihre Anwendung. Dabei auf Fluidtemperatur-,
Förderdruck- und Durchflusswert achten. Ihr
lokaler DRI-STEEM Händler unterstützt Sie bei der
Pumpenauswahl.
mc_050610_1345
DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung • Seite 11
Tankablauf
Bauseitige
Verrohrung
Rücklaufsperre
Drane-kooler
Teile-Nr. 902205
Ablaufverrohrung
vom Installateur
Rückflussperre
DC-1138
Rahmenablauf
DN25 heißes
Abwasser Zulauf
Verschraubung
Verschraubung
Temperierter Wasserablauf
45,4 l/m mit 60 °C
DN50 Temperierter
Wasseraustritt
Installation
Anmerkungen:
• Leitungen die gestrichelt
dargestellt sind müssen vom
Installateur bereitgestellt
werden.
• Gesamtlänge der Verrohrung
zwischen Befeuchter und
Drane-kooler Abwasser-
Kühlgerät darf nicht mehr als
3 m betragen.
DC-1160
