Ve r r o h r u n g :
O p t i o n D I / U O - W a s s e r

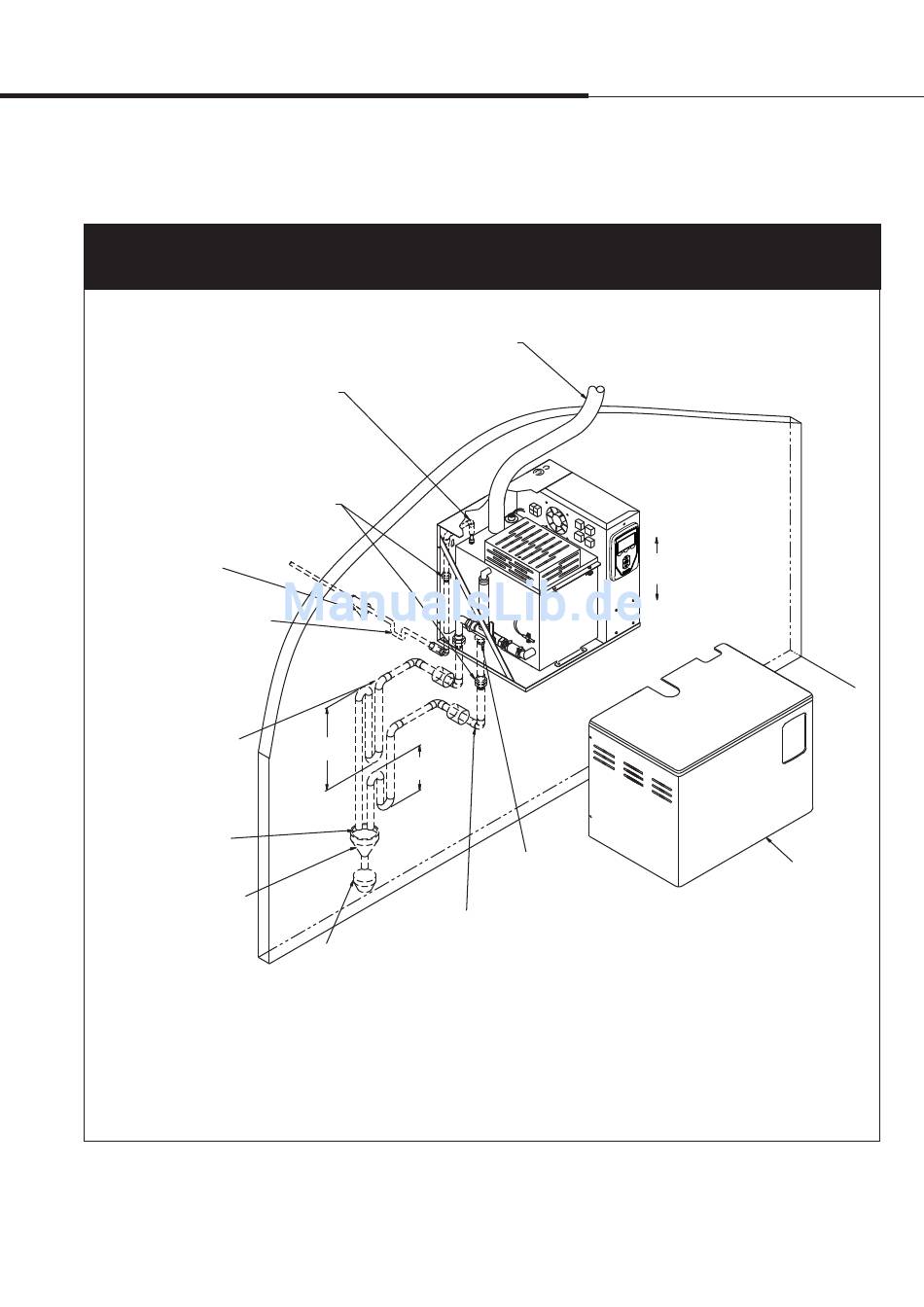

Abbildung 9-1:
Übersicht der bauseitigen Verrohrung für Humidi-tech Befeuchter betrieben mit vollentsalztem Wasser / Wasser aus
Umkehrosmose
Wasserzufuhrleitung:
• Anschlussgröße DN8
• Erforderlicher Wasserdruck 175 bis 550 kPa.
Verschraubungen vom Installateur
Sieb vom Installateur
Der erste Meter der
Wasserzufuhrleitung sollte aus
einem Edelstahlrohr bestehen,
mit 50 mm Geruchsverschluss
oder Schlaufe im Zulauf,
damit kein Dampf in die
nichtmetallische Verrohrung
eindringen kann.
DN20 Rohrgewinde Tankablauf,
Skimmer und P-Geruchsverschluss-
Verrohrung, ausgelegt für 100
°C. Falls Verrohrung länger
als 3 m, Rohr auf DN32 nach
P-Geruchsverschluss vergrößern.
25 mm Luftspalt
Auffangtrichter. Im
Lot zu Bodenablauf
Anmerkungen:
• Einen Luftspalt nur dort positionieren wo ausreichend Temperatur- und Luftbewegung herrscht andernfalls kann es zu Kondensatniederschlag an umliegenden
Oberflächen kommen, wenn Dampf austritt. Siehe örtlich geltende Vorschriften für Ablaufrohrdurchmesser und maximale Abwassertemperatur.
• Den Befeuchter versetzt vom Auffangtrichter bzw. Bodenablauf installieren, damit kein aufsteigender Dampf in den Befeuchter eindringen kann.
• Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden.
• Der Wasserzufuhranschluss muss mehr als 25 mm über dem Skimmer-/Überlaufanschluss liegen, damit kein Rücklauf vom Tank möglich ist. Es ist keine weitere
Rücklaufsicherung erforderlich, jedoch müssen örtlich geltenden Vorschriften eingehalten werden.
• Jeweils eine Verschraubung in die Wasserzufuhr- und Ablaufleitungen einbauen, wie dargestellt, damit der Tank ausgebaut werden kann.
• Schäden aufgrund Chloridkorrosion werden nicht von der DRI-STEEM-Gewährleistung abgedeckt.
mc_042710_1328-HT
DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung • Seite 9
Dampfschlauch (maximale Länge 3 m) oder gezogenes Rohr oder
Festrohr einsetzbar. Siehe DRI-STEEM Design Handbuch für maximale
Rohrlängen.
300 mm
50 mm
DN20 Rohrgewinde Rahmenablauf
und P-Geruchsverschluss-Verrohrung
ausgelegt für 100 °C
Offener Ablauf erforderlich.
Siehe erste Anmerkung unten
Im Lot installieren
Rahmenablauf
Installation
Abdeckung
DC-1139
