D i s p e r s i o n :
E i n z e l r o h r

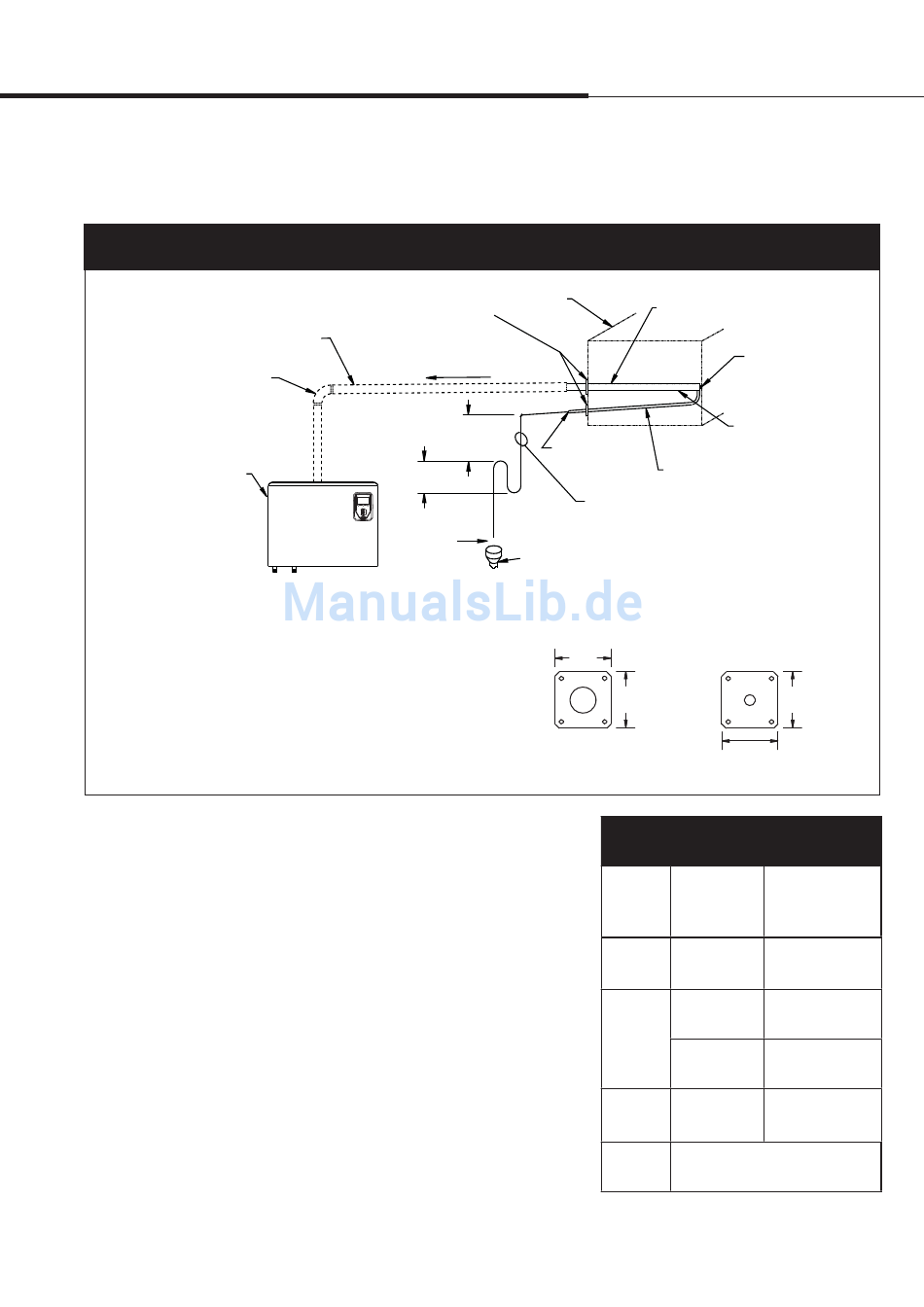

Abbildung 25-1:
Einzelrohrdispersion mit Kondensatablauf
Dampfschlauch, gezogenes Rohr oder Festrohr.
Gezogenes Rohr oder Festrohr wärmedämmen
um Dampfverlust zu reduzieren. NICHT den
Dampfschlauch wärmedämmen. Siehe Tabelle
16-1 für maximale Verrohrungslänge.
90° Bogen mit großem
Radius oder zwei 45°
Bögen
Siehe ersten Punkt unter
Installationshinweise.
Humidi-tech Befeuchter
* Gefälle für Dampfschlauch, gezogenes Rohr oder Festrohr in Richtung
Befeuchter:
– 150 mm/m (15%) bei Einsatz mit Dampfschlauch
– 50 mm/m (5%) bei Einsatz mit DN40 gezogenem Rohr oder Festrohr
– 20 mm/m (2%) bei Einsatz mit DN50 gezogenem Rohr oder Festrohr
Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden
mc_062810_0725-HT
Installationshinweise (Fortsetzung)
• Das Verteilrohr so ausrichten, dass die Dampfdüsen nach oben
zeigen.
• Wird der Befeuchter über dem Verteilrohr montiert, siehe
"Kondensat-T-Stück Installation" auf Seite 18.
• Tabelle 25-1 enthält die Schlauchkitgrößen nach
Befeuchtermodell. Die Leistungen der Modele 30 und 34
erfordern Mehrfach-Verteilrohrmodule und der Einsatz eines
Schlauchkits ist daher nicht möglich. Für Mehrfachrohr-
Module, siehe "Rapid-sorb," ab Seite 26.
mc_062810_1030-EU
DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung • Seite 25
Kanalrosetten
montieren und
abdichten
Gefälle*
150 mm
empfohlen
Geruchsverschluss
125 mm
25 mm
Luftspalt
DC-1449
Kanal
Einzel-Verteilrohr mit Kondensatablauf
DN8
DN15 Kondensatablaufrohr. Gefälle
20 mm/m (2%) Richtung Rosette.
DN20 (Minimum) Kondensatablaufrohr vom Installateur.
Muss für 100 °C Wassertemperatur ausgelegt sein.
Offener Ablauf erforderlich. Einen Luftspalt nur dort positionieren
wo ausreichend Temperatur- und Luftbewegung herrscht andernfalls
kann es zu Kondensatniederschlag an umliegenden Oberflächen
kommen, wenn Dampf austritt. Siehe örtlich geltende Vorschriften für
Ablaufrohrdurchmesser und maximale Abwassertemperatur.
Rosetten
Dispersionsrohr
A
A
Maß A:
• 82,5 mm für DN40 Rohre
• 127 mm für DN50 Rohre
Tabelle 25-1:
Schlauchkitbemessung auf Modellbasis
Schlauchkit
(Dampfschlauch,
HT-
Verteilrohr,
Modelle
und Befestigungs-
elemente)
2 – 8 Schlauchkit
ohne Ablauf
Schlauchkit
mit Ablauf
10 – 16
Schlauchkit
ohne Ablauf
21 – 25 Schlauchkit
ohne Ablauf
Diese Modelle erfordern Mehrfachrohr-
30 – 34 Module und können nicht mit einem
Schlauchkit betrieben werden.
mc_062310_1520-HT
Installation
Befestigungs-
mutter M10
Gefälle Rohr Richtung
Ablauf 10 mm/m (1%)
Kondensatablauf
82,5 mm
82,5 mm
OM-351-1
Maximaler Durch-
satz des Verteil-
rohrs (kg/h)
DN40
13
DN40
25,8
DN50
25,8
DN50
38,6
