Installation

Kondensatablaufanschluss, SDU-E Modul

1. Die Verrohrung muss mindestens DN20
Innendurchmesser aufweisen und für eine
Dauertemperatur von mindestens 100 °C
ausgelegt sein.
2. Die Ablaufleitung muss verlegt werden, wie
dargestellt in Abbildung 22-1. Ein Fallrohr von
152 mm Länge vor dem Geruchsverschluss mit
einer Höhe von 102 mm einbauen, damit das
Kondensat aus dem SDU-E Modul abläuft und
der Dampf nicht aus der Ablaufleitung austritt.
3. Nach dem Geruchsverschluss, die
Ablaufleitung zu einem offenen Ablauf führen
und dabei einen 25 mm vertikalen Luftspalt
belassen. Die Ablaufleitung an Ende im Winkel
von 45 Grad abschneiden, damit Wasser
direkt in den Ablauf fließen kann, während ein
Luftspalt von 25 mm vorhanden ist.
4. Alle Ablaufleitungen müssen entsprechend den
örtlich geltenden Vorschriften installiert und
bemessen sein.
5. Die Ablaufleitung sollte direkt am ¾"
Nippel der Dispersionskammer mit einer
Verschraubung versehen werden, damit das
SDU-E Gehäuse abgenommen werden kann.
6. Es muss eine Ablaufleitung mit
Geruchsverschluss am ¾" Nippel der
Dispersionskammer angeschlossen
werden. Kann Kondensat nicht aus der
Dispersionskammer ablaufen, bildet sich
stehendes Wasser. Siehe nachstehenden
Warnhinweis.
7. Die Dispersionskammer weist ein Gefälle
Richtung Ablauf auf; der SDU-E Rahmen muss
im Lot und waagerecht installiert werden,
damit die Dispersionskammer korrekt
entwässert.
VORSICHT
Gefahr durch stehendes Wasser im
SDU-E Modul
Bildet sich stehendes Wasser in der
Dispersionskammer kann dies:
• zu Bakterien- und Mikrobenwuchs
führen, was eine Gefahr für die
Gesundheit darstellt.
• die SDU-E Gebläseleistung
beeinträchtigen.
• zu 100 °C heißem Wasseraustritt über
das SDU-E Gebläse führen und schwere
Verletzungen verursachen.
mc_052610_1725
Seite 22 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D i s p e r s i o n :
S D U - I u n d S D U - E M o d u l

Befestigung des SDU-E Moduls

• Das SDU-E Modul erfordert die Installation einer
• Dampfreichweiten größer als 1 m können größere lichte
. Ein Fallrohr von
mc_042710_1445-EU
Kondensatablaufleitung und eines Geruchsverschlusses
(bereitgestellt vom Installateur). Siehe Abbildung 22-1 und
Anweisungen in der linken Spalte.
Abstände erfordern. Siehe Abbildung 23-1 und Tabelle 23-1).

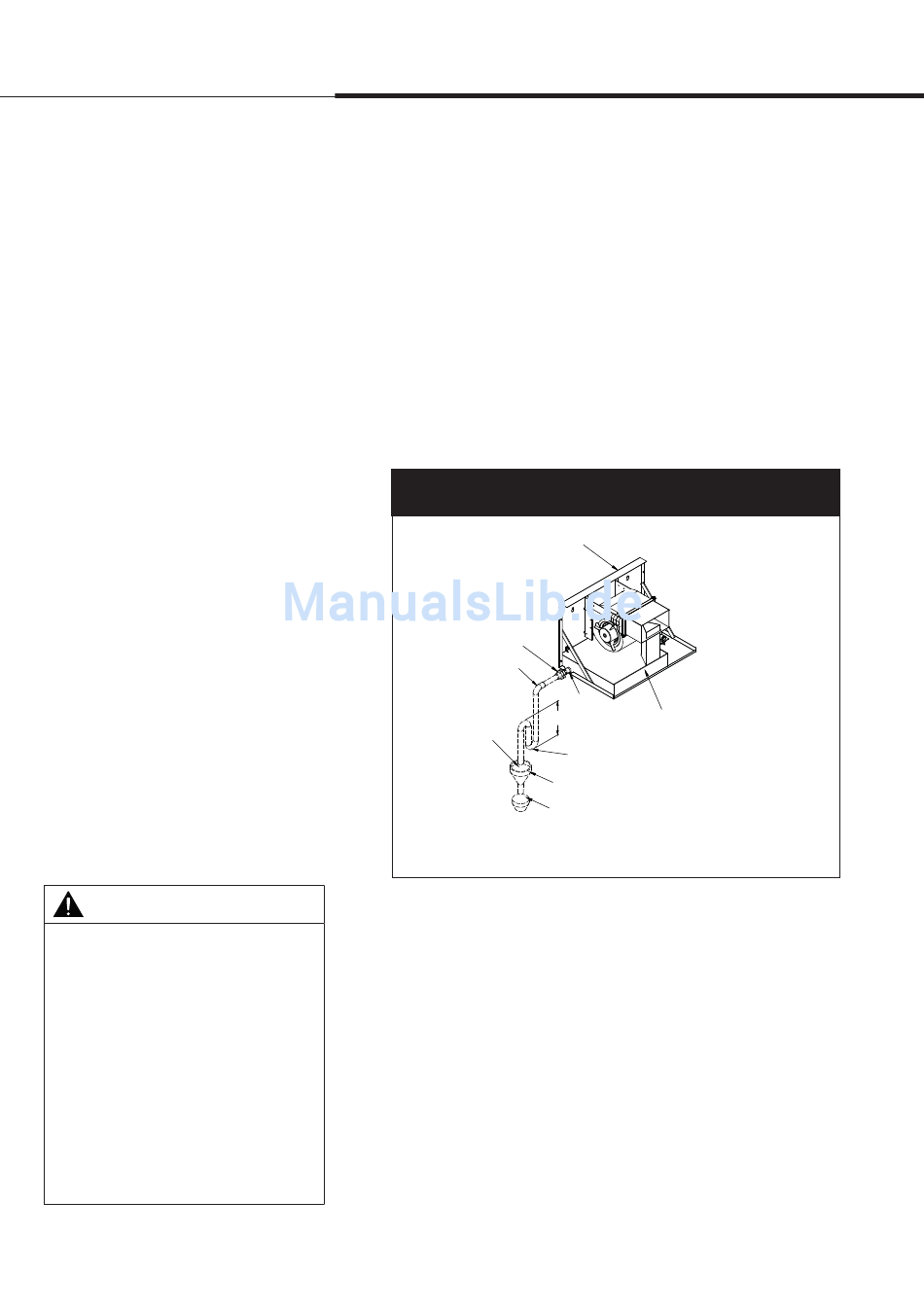

Abbildung 22-1:
SDU-E Ablaufleitung-Verrohrung
Den SDU-E Rahmen waagerecht und
im Lot installieren
Verschraubung
Bogen
Drain
102 mm
25 mm Luftspalt
DN20 Rohrgewinde Dispersionskammer und
P-Geruchsverschluss, ausgelegt für 100 °C
Auffangtrichter. Senkrecht zum Bodenablauf.
Offener Bodenablauf. Siehe örtlich geltende
Vorschriften für Ablaufrohrdurchmesser und maximale
Temperatur des Abwassers.
Dispersionskammer
OM-1245
