Kondensat-T-Stück Installation; Gefahr Durch Heiße Oberflächen Und Dampf - DriSteem Humidi-tech Bedienungsanleitung

Installation
VORSICHT
Gefahr durch heiße Oberflächen und
Dampf
Verteilrohre, Dampfschlauch, gezogene
Rohre und Festrohre enthalten Dampf und
deren Oberflächen können sehr heiß sein.
Austretender Dampf ist nicht sichtbar.
Kontakt mit heißen Oberflächen oder Luft
in welche Dampf eingeblasen wurde kann
zu schweren Verletzungen führen.
mc_060110_1555

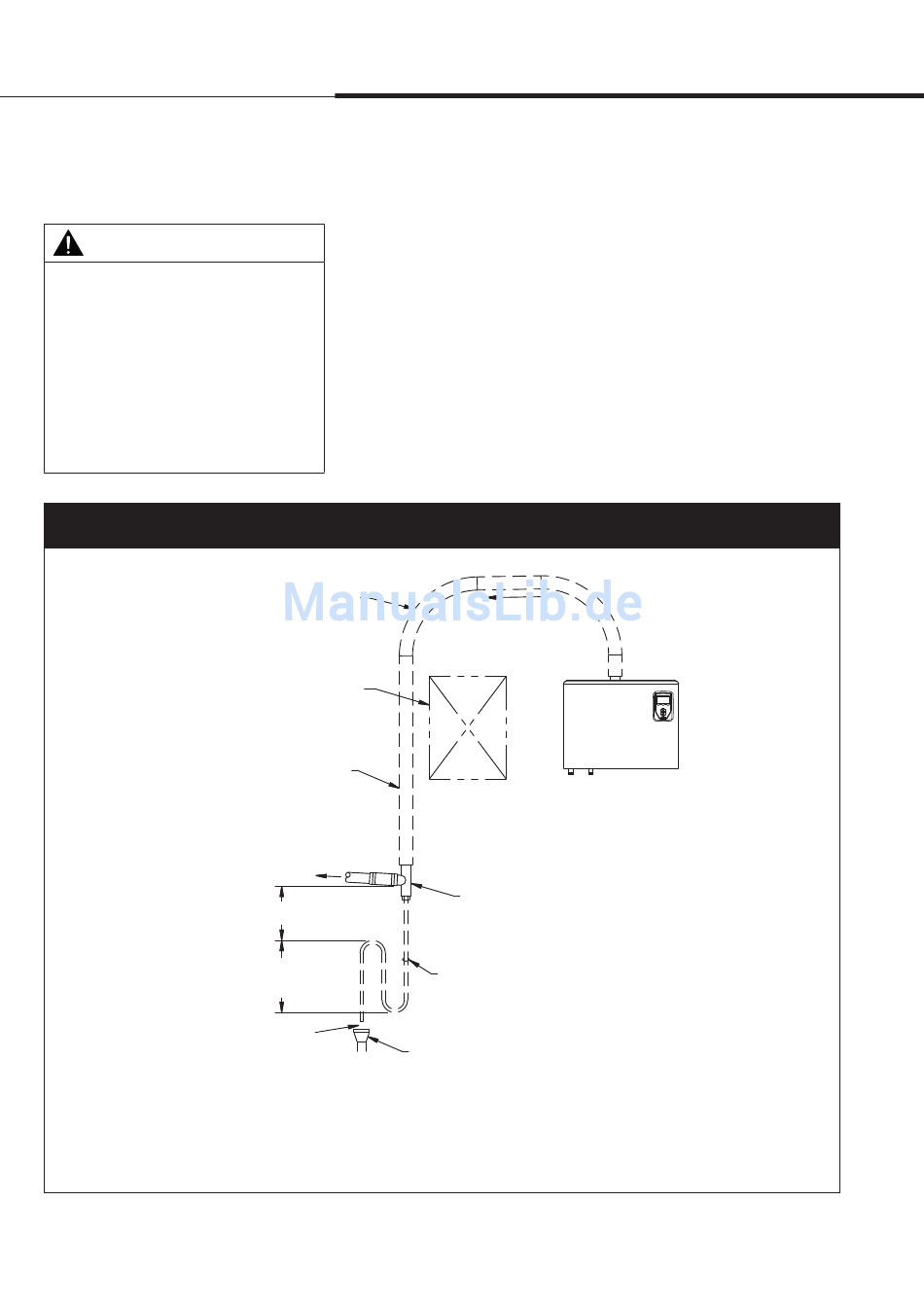

Abbildung 18-1:
Kondensat-T-Stück Installation
90° Bogen mit großem Radius oder zwei 45° Bögen
Verrohrung und Festrohr wärmedämmen
um Dampfverlust zu reduzieren
Anmerkungen:
• Einen Luftspalt nur dort positionieren wo ausreichend Temperatur- und Luftbewegung herrscht andernfalls kann es zu Kondensatniederschlag an umliegenden
Oberflächen kommen, wenn Dampf austritt. Siehe örtlich geltende Vorschriften für Ablaufrohrdurchmesser und maximale Abwassertemperatur.
• Den Dampfschlauch so abstützen damit dieser nirgendwo durchhängt.
• Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden.
mc_062810_0645-HT
Seite 18 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D i s p e r s i o n :
K o n d e n s a t - T- S t ü c k I n s t a l l a t i o n
Kondensat-T-Stück Installation
Ein Kondensat-T-Stück installieren, wie unten dargestellt, wenn
der Befeuchter höher als das Verteilmodul installiert ist, wenn der
Verbindungsschlauch oder -rohr über ein Hindernis verlegt werden
muss, oder die Verbindungsverrohrung über eine lange Strecke
verlegt werden muss.
W i c h t i g : Der Dampfschlauch muss so befestigt werden, dass
kein Durchhängen des Schlauchs möglich ist.
Hindernis
Zum Verteilmodul
150 mm empfohlen
Minimum 200 mm
25 mm Luftspalt
Gefälle
Verrohrung oder Kondensat-T-Stück vom Installateur.
DRI-STEEM Teilenummern für 304 Edelstahl Inline-T-Stücke:
• DN40: Nr. 162710
• DN50: Nr. 162712
DN20
Offener Trichter oder Bodenablauf erforderlich. Siehe
erste Anmerkung unten.
Humidi-tech
Befeuchter
DC-1450
