B e f e s t i g u n g d e s B e f e u c h t e r s
Die nachfolgenden Anweisungen für den vor Ort vorliegenden
Wandtyp befolgen und den Befeuchter waagerecht und im Lot
installieren. Siehe Abbildungen 8-1 und 9-1.
• Holzfachwerk, Holzständer 406 mm Mittenabstand:
Die Löcher in der Mitte der Holzständer markieren und
mit 6 mm vorbohren. Das Gehäuse mit den mitgelieferten
Schloßschrauben an der Wand befestigen.
• Metallfachwerk, Metallständer 406 mm Mittenabstand:
Die Löcher in der Mitte der Metallständer markieren und mit
10 mm durch Ständer und Wand bohren. Eine 10 mm Schraube
durch die Wand und Ständer einführen und auf der anderen
Wandseite eine Spannplatte aufsetzen. Das Gehäuse dann mit
einer Mutter und Unterlegscheibe an der Wand sichern.
• Falls ein 406 mm Mittenabstand der Ständer nicht möglich ist:
Aufhängebretter an der Wand zwischen den Ständern befestigen.
Ein Brett an der Oberseite des Gehäuses montieren für die
Schloßschrauben und das andere Brett 76 mm Mitte von der
Unterseite des Gehäuses. Das Gehäuse an diese Aufhängebretter
befestigen.

• Hohlblock- oder Betonwand:

Die Löcher Mark markieren und vorbohren für zwei
10 mm Kipphebel-Ankerschrauben oder zwei 10 mm
Betonankerschrauben. Das Gehäuse mit den Schrauben und
Dübeln befestigen.
mc_060710_0900

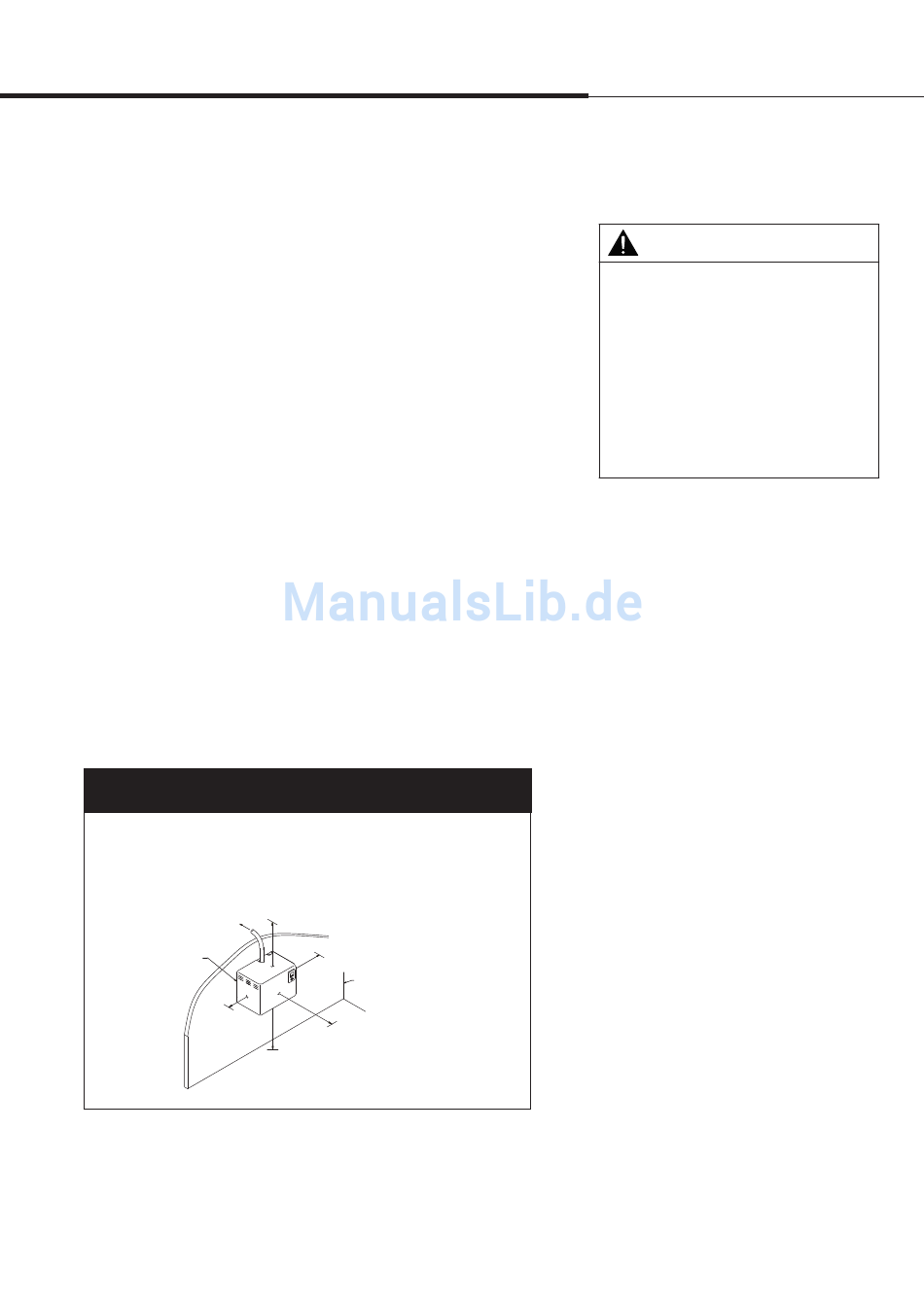

Abbildung 7-1:
Humidi-tech Empfehlungen für lichte Abstände
Diese lichten Abstände sind zur Wartung erforderlich.
Zum Verteil-
modul
Montiert zu Wand
Linke Seite:
305 mm
Boden: 610 mm
mc_042710_1326-HT
DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung • Seite 7
Oberseite (Wenn SDU Raumverteiler nicht direkt
über Humidi-tech Befeuchter montiert ist): 460 mm
Rechte Seite elektrische
Steuerung: 915 mm
Montagewand
Vorderseite 915 mm
VORSICHT
Unsachgemäße Befestigung
Den Befeuchter entsprechend den
Vorgaben in dieser Anleitung an einer
Fläche mit ausreichend Tragkraft
befestigen. Unsachgemäße Befestigung
des Befeuchters kann zu einem Umkippen
oder Herabfallen des Geräts führen, was
zu schweren Verletzungen oder Tod führen
kann.
mc_060110_1540
DC-1201
Installation
