Sammler Innerhalb Kanal, Horizontaler Luftstrom - DriSteem Humidi-tech Bedienungsanleitung

Installation

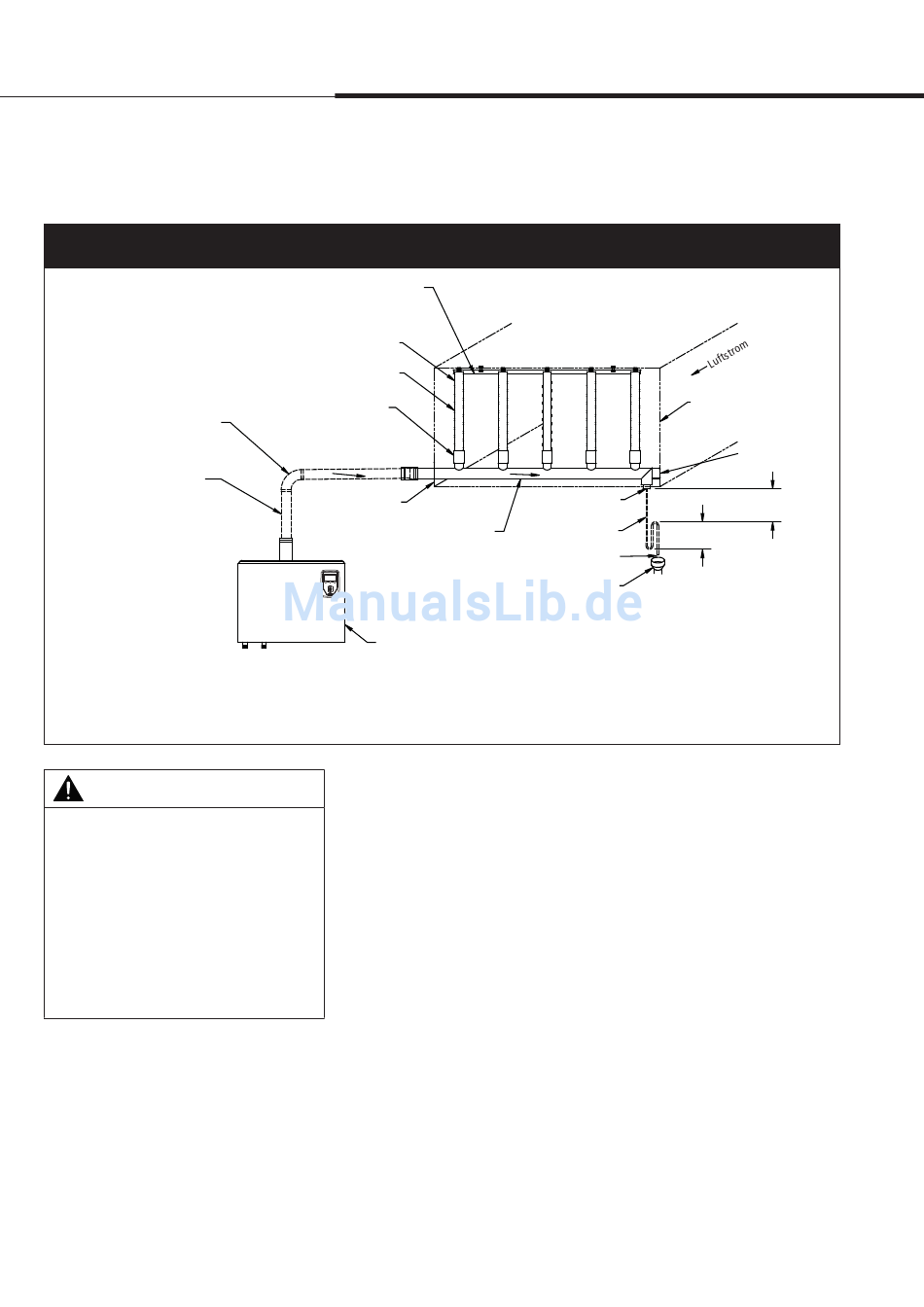

Abbildung 30-1:
Rapid-sorb Modul in einem horizontalen Luftstrom mit Sammler innerhalb des Kanals
Das Winkelprofil so positionieren damit der Flansch vor den
Verteilrohren liegt. Die Zeichnung zeigt das Winkelprofil
positioniert für einen Luftstrom von hinten nach vorn
Rohreinsätze (Dampfdüsen) vertikal zum Luftstrom ausrichten
90° Bogen mit großem Radius oder
zwei 45° Bögen
Dampfschlauch, gezogenes
Rohr oder Festrohr.
Gezogenes Rohr oder
Festrohr wärmedämmen um
Dampfverlust zu reduzieren.
NICHT den Dampfschlauch
wärmedämmen. Siehe
Tabelle 16-1 für maximale
Verrohrungslänge.
* Gefälle für Dampfschlauch, gezogenes Rohr oder Festrohr in Richtung
Rapid-sorb Modul:
– 150 mm/m (15%) bei Einsatz von Dampfschlauch
– 10 mm/m (1%) bei Einsatz von gezogenem Rohr oder Festrohr
mc_062810_0820-HT
VORSICHT
Gefahr durch heiße Oberflächen und
Dampf
Verteilrohre, Dampfschlauch, gezogene
Rohre und Festrohre enthalten Dampf und
deren Oberflächen können sehr heiß sein.
Austretender Dampf ist nicht sichtbar.
Kontakt mit heißen Oberflächen oder Luft
in welche Dampf eingeblasen wurde kann
zu schweren Verletzungen führen.
mc_060110_1555
Seite 30 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D i s p e r s i o n :
R a p i d - s o r b M o d u l
Verteilrohr
Steckverbindung oder
Schlauchmuffe
Gefälle*
Kanalrosette
montieren und
abdichten
Sammlergefälle in Richtung
Ablauf 10 mm/m (1%)
Humidi-tech
Befeuchter
Sammler innerhalb des Kanals, horizontaler Luftstrom
1. Die Löcher am Kanal oder Luftverteiler für
Dampfsammleranschluss, Ablaufverrohrung und
Befestigungselemente der Sammler-Stützhalterung bestimmen
und ausschneiden. Beim Einbau der Stützhalterung 10 mm/m
(1%) Sammlergefälle vorsehen, wenn die Löcher zur Befestigung
der Stützhalterung gebohrt werden.
2. Den Sammler lose in Position platzieren.
3. Den Sammler 90° drehen, so dass die Sammlerstutzen horizontal
in den Kanal hineinzeigen.
Beim Einbau in einen Luftverteiler beträgt die Drehung des
Sammlers oft weniger als 90° . Aufgrund der Kondensatablauf-
Anforderungen kann der Sammler am Boden des Luftverteilers
abgesetzt werden, in der vertikalen Position montiert und dann
angehoben und in Position montiert werden.
4. Die Verteilrohre mit Hilfe der Steckverbindungen oder
Schlauchmuffen am Sammler montieren:
• Bei Montage von Steckverbindungen für DN40 Verteilrohre
darauf achten, dass die O-Ringe nicht beschädigt werden.
Leitungen die gestrichelt dargestellt sind müssen
vom Installateur bereitgestellt werden
DN20 Rohrgewinde
Ablauf
DN20 Kupfer
25 mm Luftspalt
Offener Ablauf erforderlich:
Einen Luftspalt nur dort positionieren wo ausreichend Temperatur- und
Luftbewegung herrscht andernfalls kann es zu Kondensatniederschlag
an umliegenden Oberflächen kommen, wenn Dampf austritt. Siehe
örtlich geltende Vorschriften für Ablaufrohrdurchmesser und maximale
Abwassertemperatur.
Kanal
Stützhalterung
152 mm
127 mm
OM-7399
