Übersicht

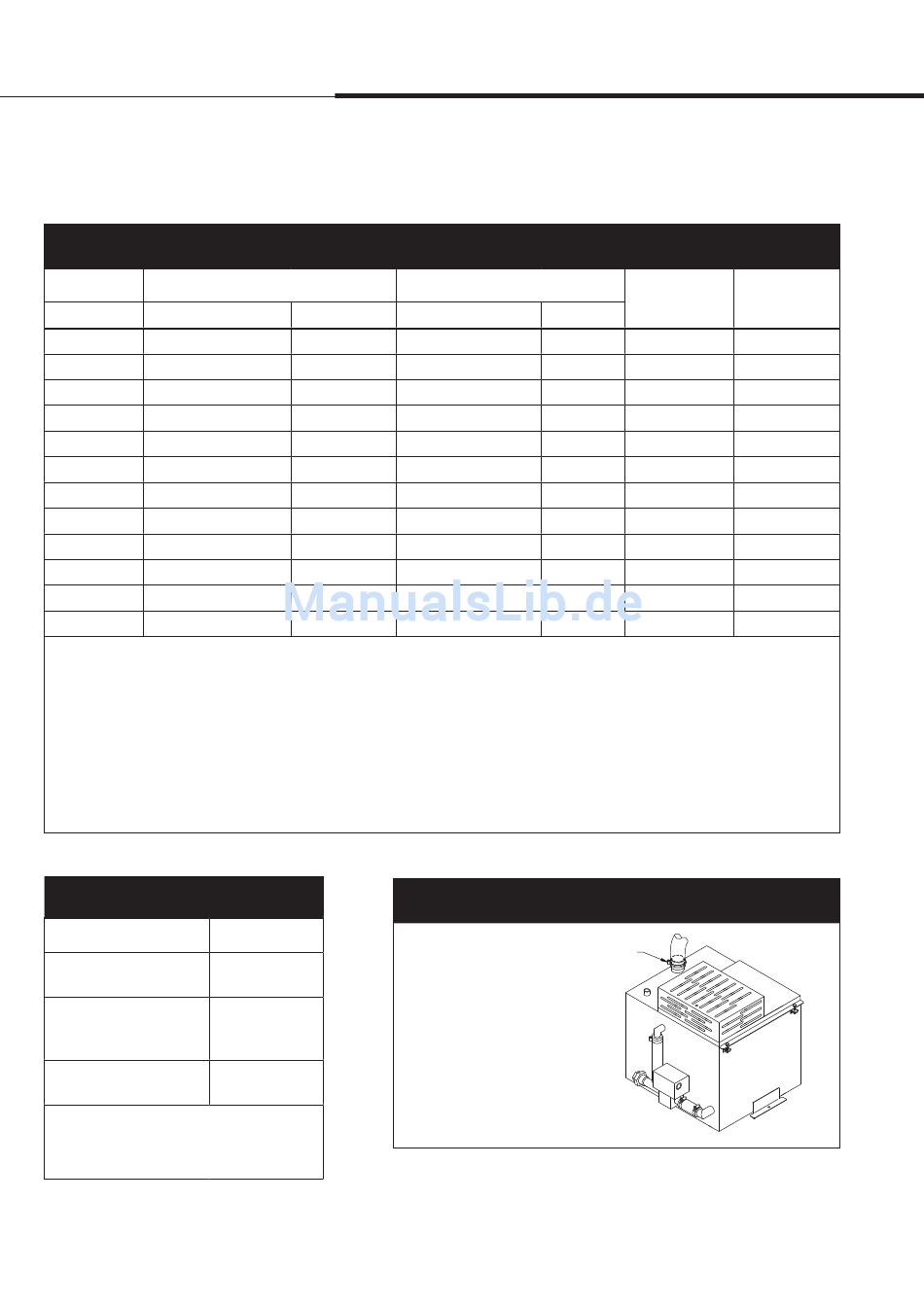

Tabelle 4-1:
Humidi-tech elektrische Anschlussdaten, Dampfleistungen und Gewichte
HT-Modell
kW Dampfleistung (kg/h)
2 2,5
4 5,0
6 7,5
8 10,0
10 12,5
12 15,0
14 —
16 —
21 —
25 —
30 —
34 —
* Für den Leiterquerschnitt ist die höchste Zweigstromaufnahme aufgrund von Stromungleichgewicht dargestellt.
** Für diese Modelle ist kein Raumverteiler (SDU) lieferbar.
Anmerkungen:
• SDU-I ist lieferbar für Modelle HT-2 bis HT-10.
• SDU-E ist lieferbar für alle Modelle, ausgenommen Modell HT-2 und Modelle HT-16 bis HT-34.
• Modelle mit Option SDU weisen zusätzliche Elektronikmodule im Humidi-tech-Schrank auf. Bei Bestellung eines SDU Raumverteilers erhöht sich das Versand- und
Betriebsgewicht des Humidi-tech Befeuchters wie folgt:
SDU-E: 5,5 kg
SDU-I: 4,0 kg
• Alle Humidi-tech Befeuchter funktionieren mit 50/60 Hz.
• SDU Raumverteiler werden getrennt vom Humidi-tech Befeuchter versandt.
mc_061610_1650
Tabelle 4-2:
Dampfanschlussgrößen
HT-Modell
1 ½" Schlauch oder
2, 4, 6, 8
BSP-Gewinde
1 ½" oder 2"
10*, 12*, 14*, 16* Schlauch oder
BSP-Gewinde
2" Schlauch oder
21, 25, 30, 34
BSP-Gewinden
* Bei Einsatz mit einem SDU-E (Raumverteiler mit
externen Absorption) muss der Dampfaustritt 2"
betragen, damit er auf den SDU-E Dampfanschluss
passt.
mc_052410_1705-HT
Seite 4 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D a m p f l e i s t u n g e n , e l e k t r i s c h e
A n s c h l u s s d a t e n u n d G e w i c h t e
Einphasig 230V
I max. (A)
8,0
16,0
24,0
31,9
39,9
47,9
—
—
—
—
—
—
Dampfaustritt
Dreiphasig 400V
Dampfleistung (kg/h) I max. (A)
— —
5,4 8,7*
8,2 13,0*
10,9 17,3*
13,6 15,2*
16,3 17,3
19,1 20,2
21,8 23,1**
28,6 30,3**
34,0 36,1**
40,8 43,3**
46,3 49,1**
Abbildung 4-1:
Dampfaustritt Anschlussmöglichkeiten
Schlauchklemme (für Dampfschlauch)
Der Dampfaustritt ist ausgelegt für den
Anschluss eines Dampfschlauchs oder BSP-
Gewinde.
Humidi-tech Befeuchter für enthärtetes oder
Leitungswasser dargestellt.
mc_052510_1531-HT
Versandgewicht Betriebsgewicht
(kg) (kg)
37 44
37 44
41 56
41 56
43 64
43 64
43 64
43 64
44 70
44 70
47 72
47 72
DC-1168
