Installation

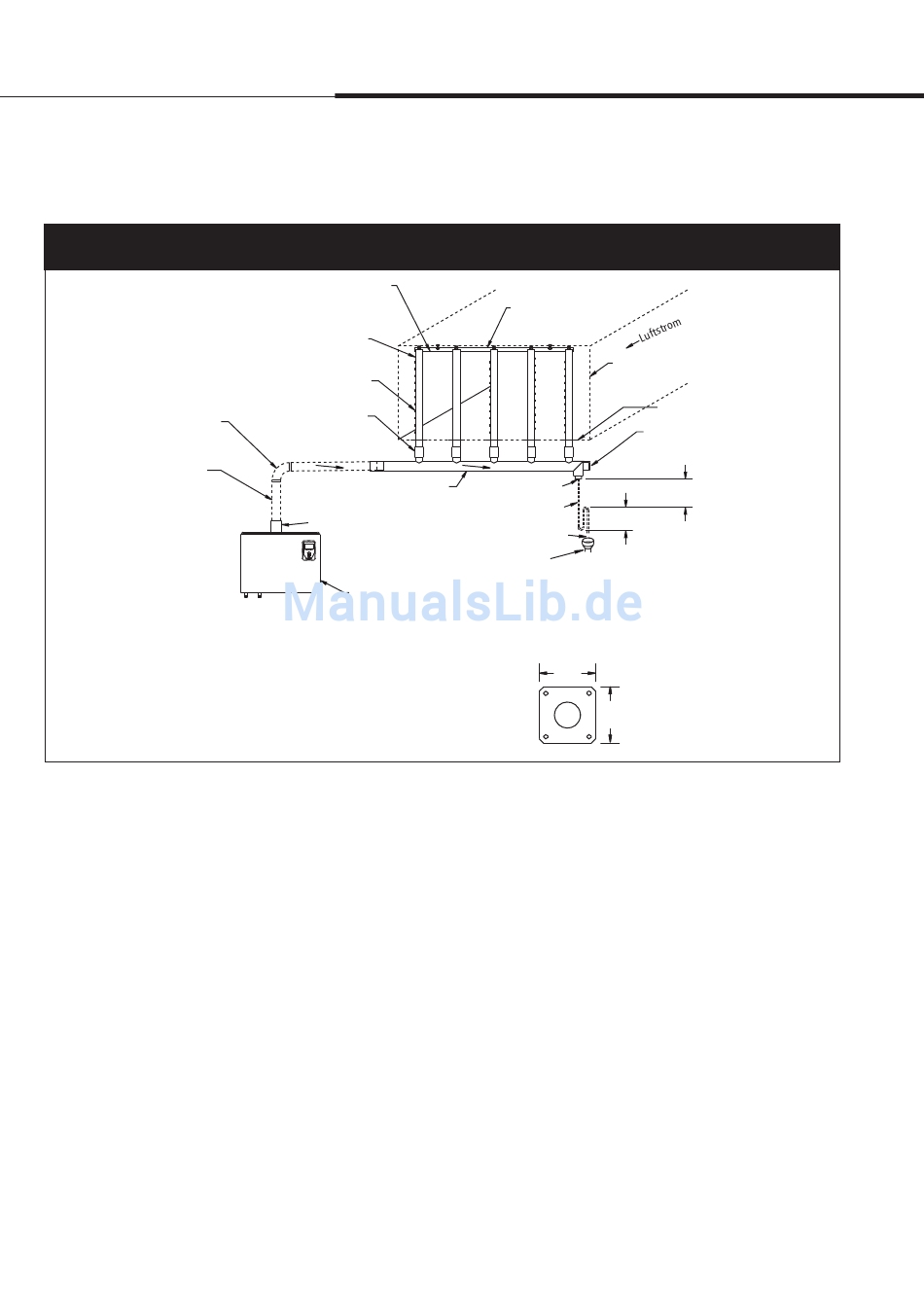

Abbildung 28-1:
Rapid-sorb Modul in einem horizontalen Luftstrom mit Sammler außerhalb des Kanals
Das Winkelprofil so positionieren damit der Flansch vor den
Verteilrohren liegt. Die Zeichnung zeigt das Winkelprofil
positioniert für einen Luftstrom von hinten nach vorn.
Dampfdüsen vertikal zum Luftstrom ausrichten
90° Bogen mit großem
Radius oder zwei 45° Bögen
Dampfschlauch, gezogenes
Rohr oder Festrohr.
Gezogenes Rohr oder
Festrohr wärmedämmen um
Dampfverlust zu reduzieren.
NICHT den Dampfschlauch
wärmedämmen. Siehe
Tabelle 16-1 für maximale
Verrohrungslänge.
Anmerkungen:
1 Gefälle für Dampfschlauch, gezogenes Rohr oder Festrohr in Richtung
Rapid-sorb Modul:
– 150 mm/m (15%) bei Einsatz von Dampfschlauch
– 10 mm/m (1%) bei Einsatz von gezogenem Rohr oder Festrohr
2 DRI-STEEM Festrohr-Adapterkit für Anschluss eines Festrohrs am
Dampfaustritt verwenden. Eine Schlauchklemme für den Anschluss eines
Dampfschlauchs verwenden. Eine Schlauchmuffe und Klemmen für den
Anschluss eines gezogenen Rohrs verwenden.
Seite 28 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
D i s p e r s i o n :
R a p i d - s o r b M o d u l
Leitungen die gestrichelt dargestellt sind müssen vom Installateur bereitgestellt werden
Verteilrohr
Steckverbindung oder
Schlauchmuffe
Gefälle
(Siehe Anmerk. 1)
Sammlergefälle: Mindestens
10 mm/m (1%)
Siehe Anmerk. 2
Offener Ablauf erforderlich:
Einen Luftspalt nur dort positionieren wo ausreichend Temperatur- und
Luftbewegung herrscht andernfalls kann es zu Kondensatniederschlag an
Humidi-tech
umliegenden Oberflächen kommen, wenn Dampf austritt. Siehe örtlich geltende
Befeuchter
Vorschriften für Ablaufrohrdurchmesser und maximale Abwassertemperatur.
Sammler außerhalb Kanal installiert, horizontaler Luftstrom
1. Die Löcher am Kanal für die Verteilrohre markieren und
ausschneiden. Das Winkelprofil als Schablone zur Bestimmung
der Lochpositionen im Kanalboden verwenden.
2. Den Sammler provisorisch unterhalb der Endposition lose
aufhängen oder abstützen - der vertikale Kipppunkt der
Verteilrohrlängen bestimmt dabei wo der Sammler provisorisch
aufgehängt oder abgestützt werden muss.
3. Die Verteilrohre am Sammler mit Hilfe der mitgelieferten
Steckverbindungen oder Schlauchmuffen befestigen.
• Bei Montage von Steckverbindungen für DN40 Verteilrohre
darauf achten, dass die O-Ringe nicht beschädigt werden.
• Die Steckverbindung auf dem Verteilerstutzen oder
Verteilrohr so platzieren, dass der O-Ring auf der Stirnseite
der Verrohrung aufliegt.
• Die Steckverbindung drehend auf die Verrohrung
aufdrücken.
• Die O-Ringe sind werkseitig vorgeschmiert. Sollte
eine zusätzliche Schmierung erforderlich sein, KEINE
Schmiermittel auf Mineralölbasis einsetzen.
4. Den Flansch des Winkelprofils so positionieren, damit
der Flansch vor den Rohren positioniert ist, wenn das
Modul noch oben angehoben und in Position befestigt
Winkelprofil
Kanal
Kondensatablauf
DN20 Rohrgewinde
Kupfer
DN20
125 mm
Rohrgewinde Kupfer
empfohlen
25 mm Luftspalt
Verteilrohr-Rosetten
A Maß A:
• 82,5 mm für DN40 Rohre
• 127 mm für DN50 Rohre
A
Kanalrosetten montieren
und abdichten
Stützhalterung mit 11 mm
Befestigungslöcher oben, unten
und am Ende
150 mm
empfohlen
DC-1448
OM-351-1
.
