Ersatzteile

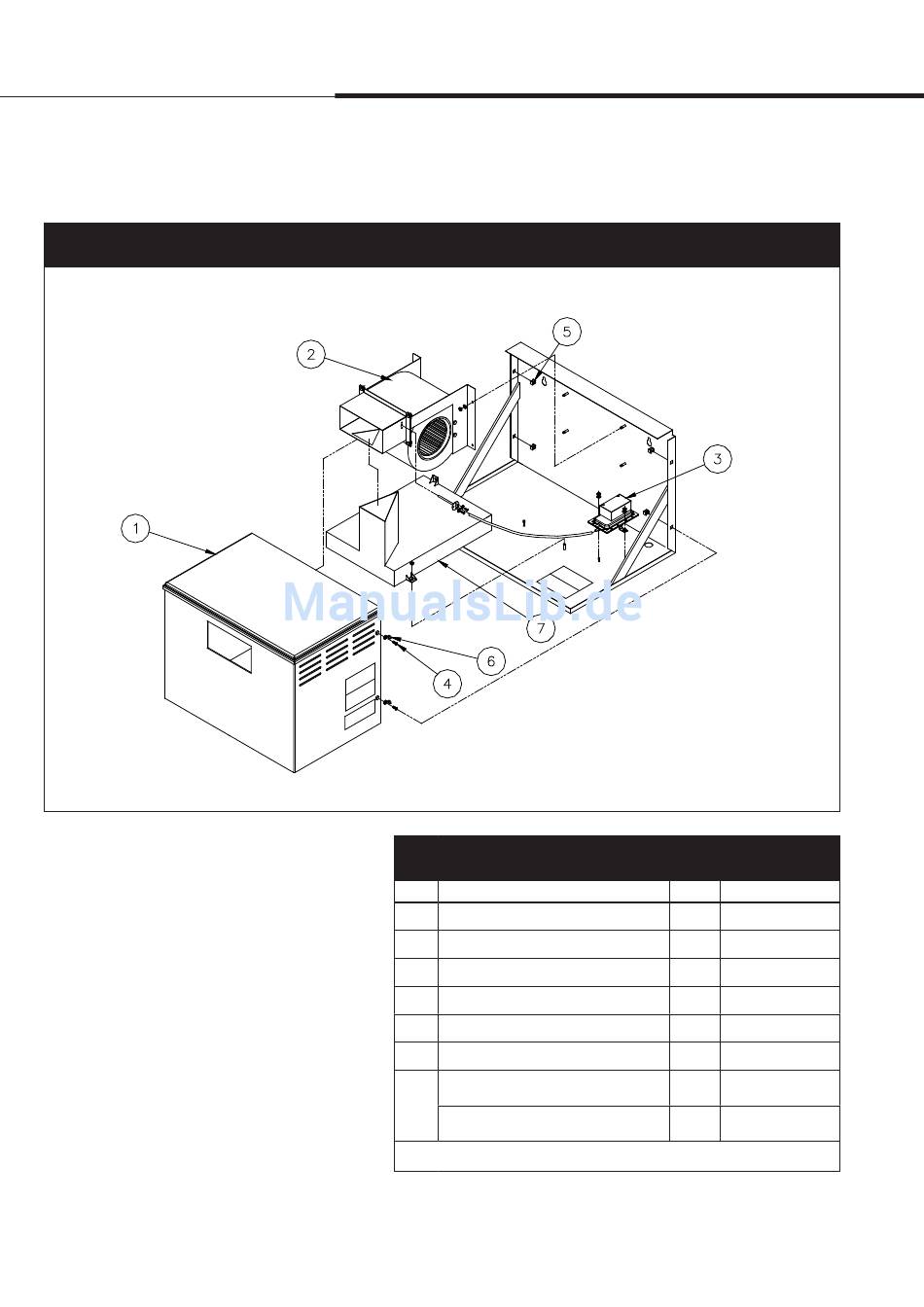

Abbildung 44-1:
SDU-E Ersatzteile
mc_062810_1110
Seite 44 • DRI-STEEM Humidi-tech Elektro-Befeuchter Installations-, Bedienungs-, und Wartungsanleitung
S D U - E M o d u l
Tabelle 44-1:
SDU-E Modul Ersatzteile
Nr. Benennung
1 Abdeckung
2 Gebläse, SDU externe Baugruppe
3 Luftströmungsschalter
4 Kreuzschlitzschraube, 8-32 × 1½" PHMS
5 Sicherungsmutter, 8-32
6 Kappe, schwarz
Dispersionskammer für SDU-Modul mit 1½"
Austrittsöffnung
7
Dispersionskammer für SDU-Modul mit 2"
Austrittöffnung
* Diese Baugruppe besteht aus mehreren Teilen.
mc_062810_1112
OM-1503
Menge Teile-Nr.
1 330002-001
1 *
1 406190
4 700170-007
4 409593-001
4 409593-002
1 160445-003
1 160445-004
