Aufbau
WANDBEFESTIGUNG DES BEFEUCHTERS (MODELLE -1 ODER -2 STUFEN)
Den Befeuchter mithilfe der mitgelieferten Zugschrauben eben und lotrecht montieren.
Die nachfolgenden Anleitungen für die Befestigung an einer Ständerwand mit
Holzständern im Abstand von 406 mm (16") befolgen.
1. Die Bohrungen in der Mitte der Ständer markieren und die Vorbohrungen mit einem
Durchmesser von 6 mm (1/4") vorbohren.
2. Den Schrank mit den mitgelieferten Verzögerungsschrauben an der Wand sichern.
Siehe Befestigung der Schlüssellöcher in Abbildung 17-1.
Hinweise:
• Die passenden Befestigungsmethoden und Befestigungselemente für alle Wandarten
verwenden.
Sicherstellen, dass die ausgewählte Montageposition und die Ausrichtung
•
des Befeuchters ausreichende Wartungsabstände bieten und sich auf einer
leicht wartbaren Höhe befinden.
Falls angemessen, eine Auflasswanne einbauen, um Schäden an Geräten
•
oder Gebäudewasser zu vermeiden.
Ein Konstruktionsingenieur muss sicherstellen, dass die Wandmontagefläche
•
und die Befestigungshalterungen für das Gewicht des RX geeignet und
korrekt installiert sind (siehe Gewichte auf den Seiten
Zur Montage des RTS-Befeuchters der Serie RX an der Wand einen
•
geeigneten Hubmechanismus verwenden und ausreichend Personal
hinzuziehen. Siehe Warnhinweis.
Einstufige Einheiten sind nicht als Sockelmontage ausgelegt.
•

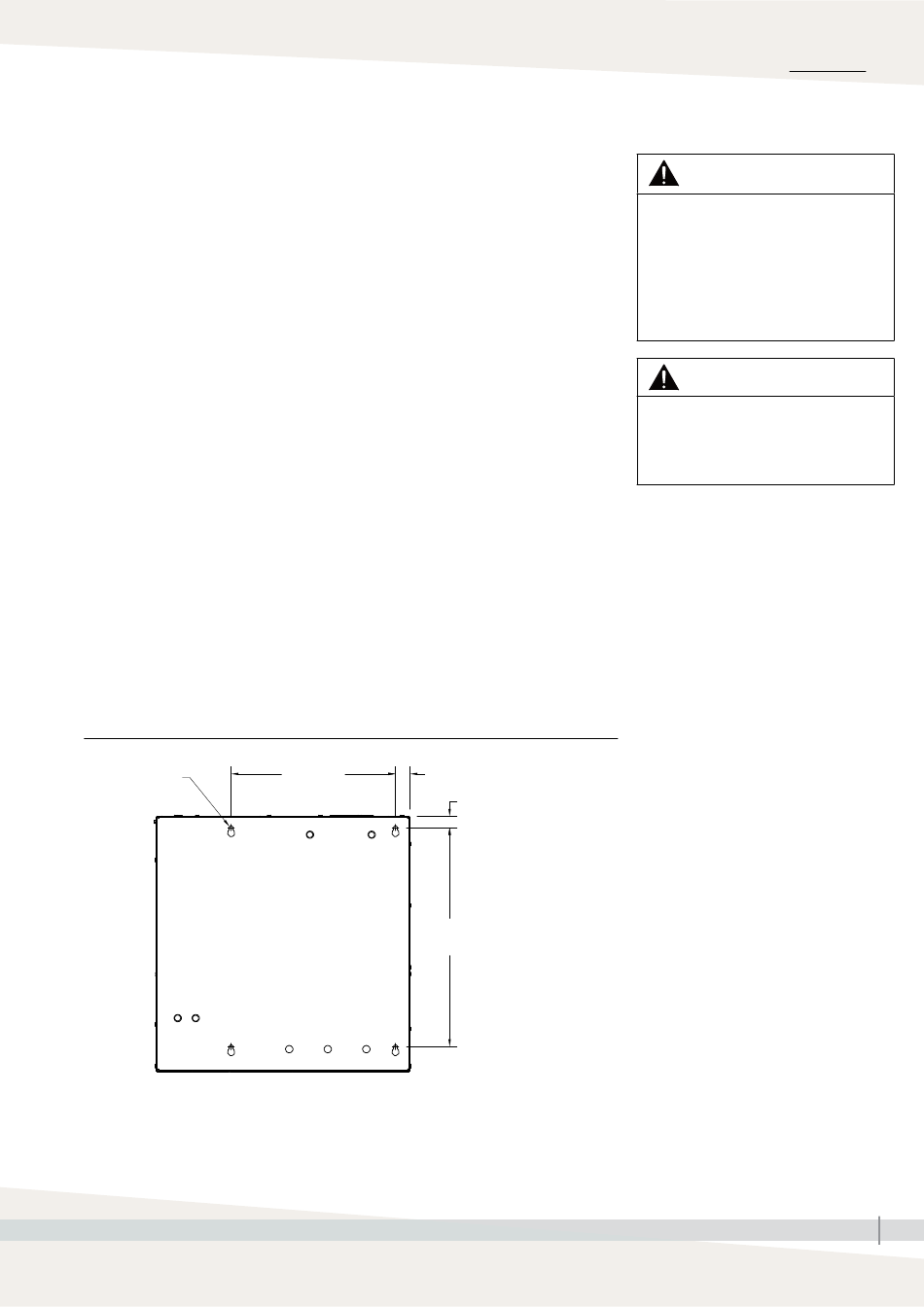

ABBILDUNG 17-1: SCHLÜSSELLOCHPOSITIONEN UND ABMESSUNGEN DES RTS-BEFEUCHTERS
Schlüsselloch für
3/8" Durchmesser
(M10) Befestigungen (4)
-1 Modelle: 34 mm (1,35")
406 mm (16")
-2 Modelle: 46 mm (1,80")
-1 Modelle: 542 mm (21,32")
-2 Modelle: 711 mm (28,00")
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
.
8 - 9)
28 mm (1,10")
OM-8043
INSTALLATION
WARNHINWEIS
Risiken in Verbindung mit der Befestigung
Den Befeuchter gemäß den Anleitungen
in diesem Handbuch sowie auf eine
bautechnisch stabile Fläche montieren.
Wenn der Befeuchter unsachgemäß montiert
wird, könnte er fallen oder umkippen und
zu schweren Personenschäden oder zum
Tod führen.
WARNHINWEIS
SCHWERES TEIL
Bei der Montage und Demontage geeignete
Hubvorrichtungen und Hebetechniken
verwenden, um Muskelzerrungen oder
Rückenverletzungen zu vermeiden.
17
