Plazierung und Montage des HUMIDI-
®
TECH
Luftbefeuchters
Der HUMIDI-TECH Luftbefeuchter muß in der Nähe von
Luftschächten an der Wand verschraubt werden.
Bei der Plazierung des Luftbefeuchters muß folgendes
in Betracht gezogen werden:
leichter Zugang zum Kanal
elektrische Anschlüsse und Rohrleitungen
erforderliche Abstände
Anforderungen für externen Wasserverschluß
Der Mindestabstand muß vorn 91,4 cm und an der Seite
61 cm betragen. Dieser Abstand ist zum Entfernen der
Verdampfungskammer und für den Zugang zur Elektrik
erforderlich. Auf der linken Seite ist ein Mindestabstand
von 15,2 cm für die Luftklappen und Gehäusebefestig-
ungen notwendig.
Beispiele zur Montage des
Dispersionsrohrs

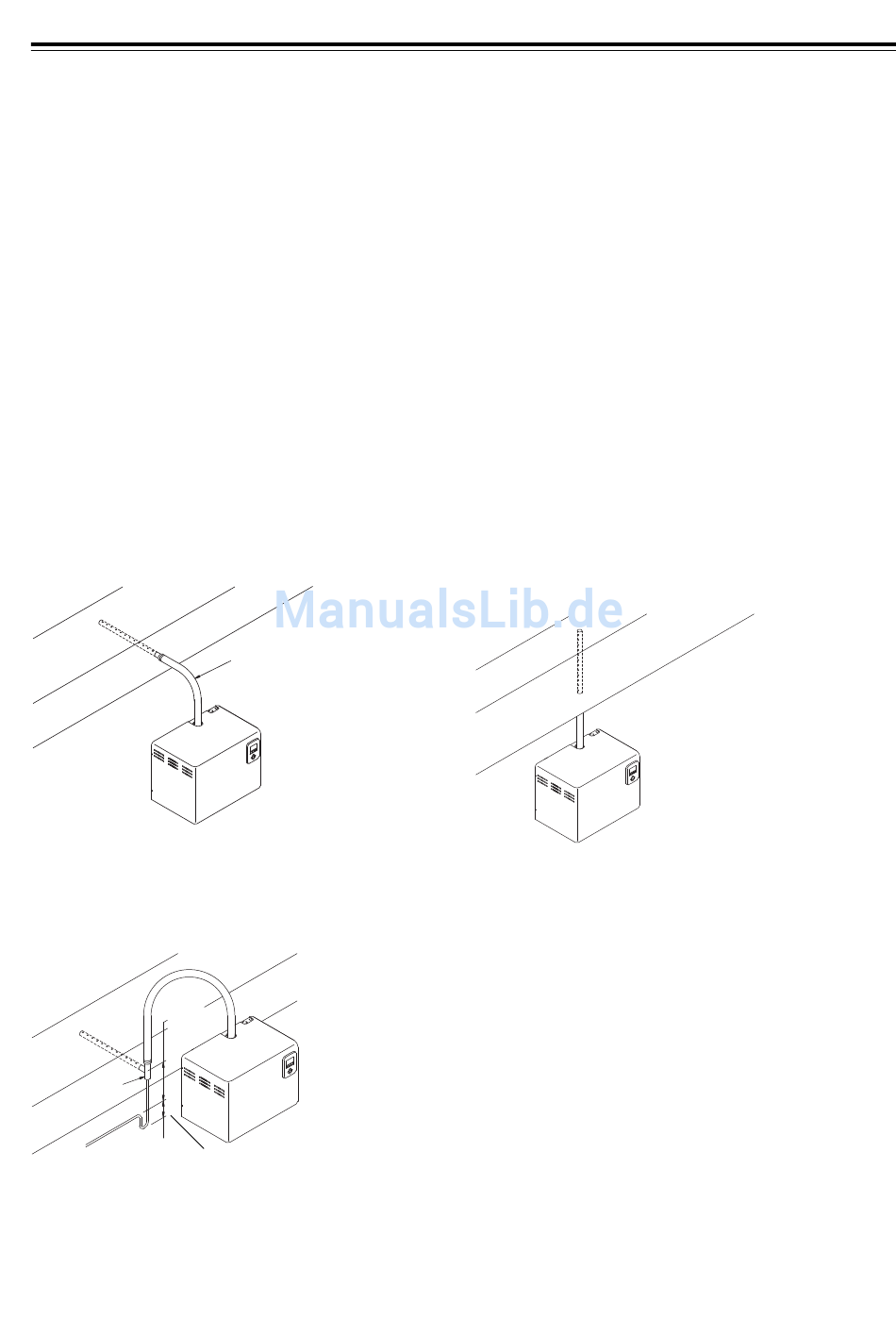

Abbildung 4-1: Horizontale Montage im Kanal
Dampfschlauch und Dispersionsrohr müssen eine kontinuierliche
Steigung von mindestens 51 mm pro 30 cm zum Luftbefeuchter
aufweisen. Ein einzelnes Dispersionsrohr kann nicht mit
VM-30 oder VM-34 verwendet werden.
Abbildung 4-2: Horizontale Montage im
Kanal unterhalb des VAPORMIST Systems
mindestens
150 mm
T-Stück
75 bis 125 mm (150 bis 300 mm bei VM-21,
VM-25, VM-30 und VM-34)
Zur Einhaltung des Dampfdrucks muß wie abgebildet ein
Wasserverschluß in der Ablaßleitung vorhanden sein. Ein
einzelnes Dispersionsrohr kann nicht mit VM-30 oder VM-34
verwendet werden.
4
INST
INST
INSTALLA
INST
INST
Dampfschlauch
OM-228-1
OM-229-1
ALLA
ALLA
TION
TION
ALLA
ALLATION
TION
TION
Stromzufuhr, Zusatzwasserrohre und Ablaufrohre
müssen ebenfalls in Betracht gezogen werden. Die
Stromanschlüsse befinden sich an der unteren oder
oberen rechten Ecke auf der Rückseite des Gerätes.
Zusatzwasser- und Ablaufrohranschlüsse befinden sich
an der unteren linken Ecke auf der Geräterückseite.
Bei der Montage an einer Riegelwand (Riegel 405 mm
Mitte zu Mitte) die Schloßschrauben so plazieren, daß
sie 405 mm voneinander entfernt zentriert im Riegel
verschraubt werden. Die Stellen markieren und mit
Hilfe der Montageschablone auf der HUMIDI-TECH
Verpackung Führungslöcher von 6 mm Durchmesser
vorbohren. Mit den mitgelieferten Schloßschrauben den
Geräterahmen an der Wand befestigen.
Bei der Montage Hohl- oder Betonwänden die
Schablone an der entsprechenden Stelle anlegen und
die Bohrlöcher markieren. Das Führungsloch für zwei
10 mm Gelenkschrauben oder zwei 10 mm Maschinen-
schraubendübel vorbohren. Rahmen sicher befestigen.
Abbildung 4-3: Vertikale Montage (optional)
Nicht empfohlen bei den Modellen VM-10 bis VM-34
WICHTIGE HINWEISE: Befindet sich der Kanal mehr als 3 m
vom Gerät entfernt, wird die Verwendung eines Dampfschlauchs
nicht empfohlen. Statt dessen sollte eine starkwandige Verrohrung
(mindestens DN40) verwendet werden. VM-30 und VM-34 sind
nur zur Verwendung mit einem Mehrrohr-
Dampfdispersionssystem geeignet.
Bitte beachten: Die folgenden Modelle erfordern
mindestens:
VM2-10:
bis zu 13,5 kg/h
VM12-16:
bis zu 26 kg/h
VM12-16:
über 57 kg/h
VM21-25:
bis zu 38,5 kg/h
VM30- 35: Mehrrohrsystem erforderlich
OM-230-1
DN40 Schlauch-Kit ohne Ablauf
DN40 Schlauch-Kit mit Ablauf
DN50 Schlauch-Kit ohne Ablauf
DN50 Schlauch-Kit mit Ablauf
