15.4 AUSWECHSELN VON SICHERUNGEN

VORSICHT
Potentielle Stromschlaggefahr!
Vor den folgenden Eingriffen sicherstellen, dass die Netzversorgung unterbrochen ist.
Je nach Installationstyp ist die Röntgen-Steuereinheit der X-MIND unity mit 1 oder 2 Sicherungen ausgestattet,
die sich auf der Leiterplatte befinden und von außen mit einem flachen Schraubendreher zu erreichen sind.
1. Einzelne Sicherung (stromführend): Ausführung Wandmontage, stationär installiert
2. Doppelsicherung (stromführend und Nullleiter): mobile Ausführung der X-MIND unity.
VORSICHT
Nennwerte und Merkmale der Sicherungen, wie sie auf den Schildern und in den Begleitunterlagen angegeben sind, genau einhalten.
Für deren Auswechslung wie folgt verfahren:
1. Sicherungen und Hauptschalter an der linken Unterseite des Timers lokalisieren.
2. Stromversorgung ausschalten, indem der Netzschalter auf «0» gestellt wird.
3. Mit einem flachen Schraubendreher den Sicherungshalter (gegen den Uhrzeigersinn) lösen und die Siche-
rung auswechseln.
4. Sicherung entfernen.
INSTALLATIONS UND WARTUNGSANLEITUNG • X-Mind unity • W1100063 • V1 • (15) • 04/2015 • NUNODE050F
D E U T S C H

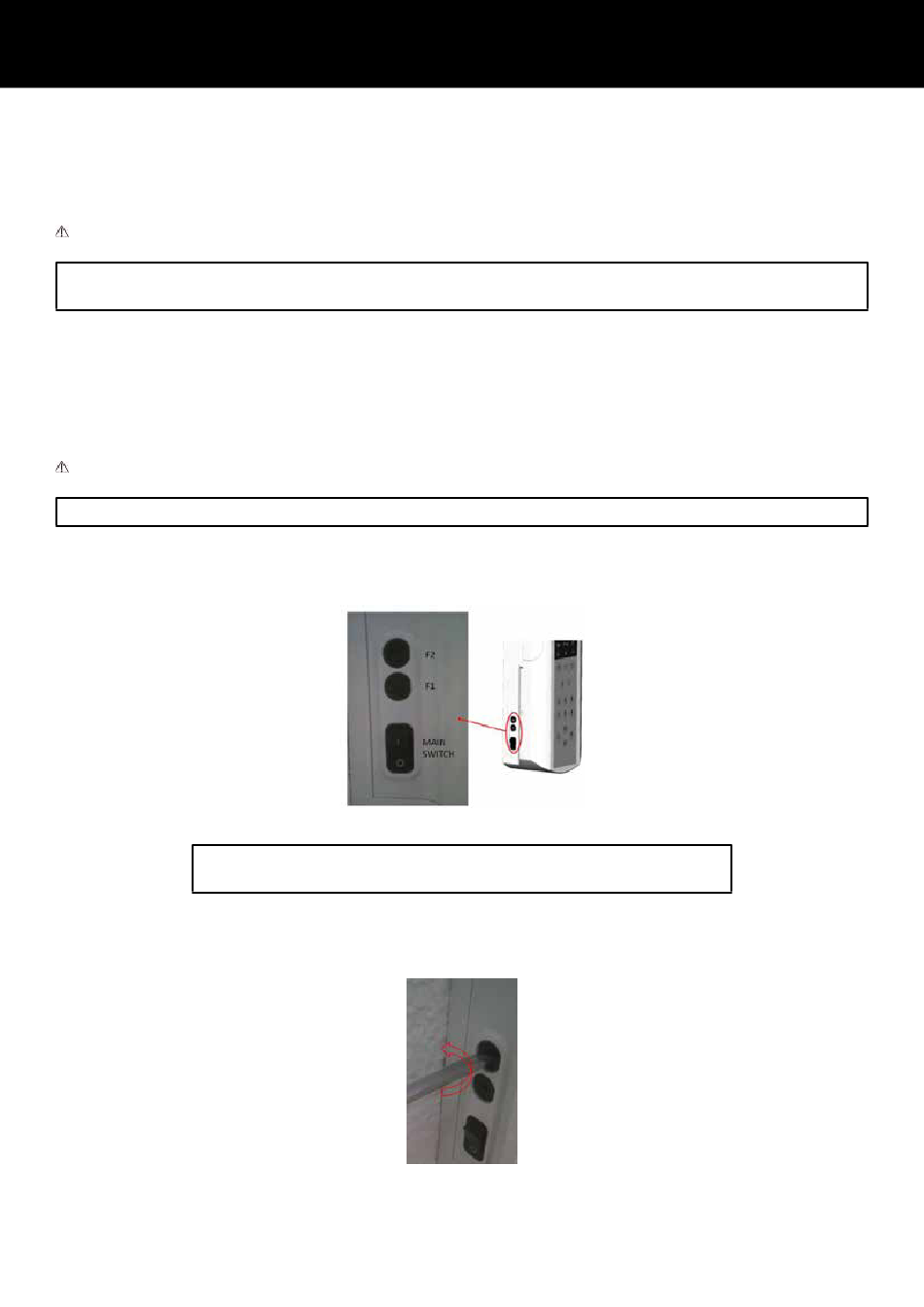

Abb. 13.1
F1= Stromführende Sicherung
F2= Nullleiter (nur an mobilen X-MIND unity Ausführungen installiert)
