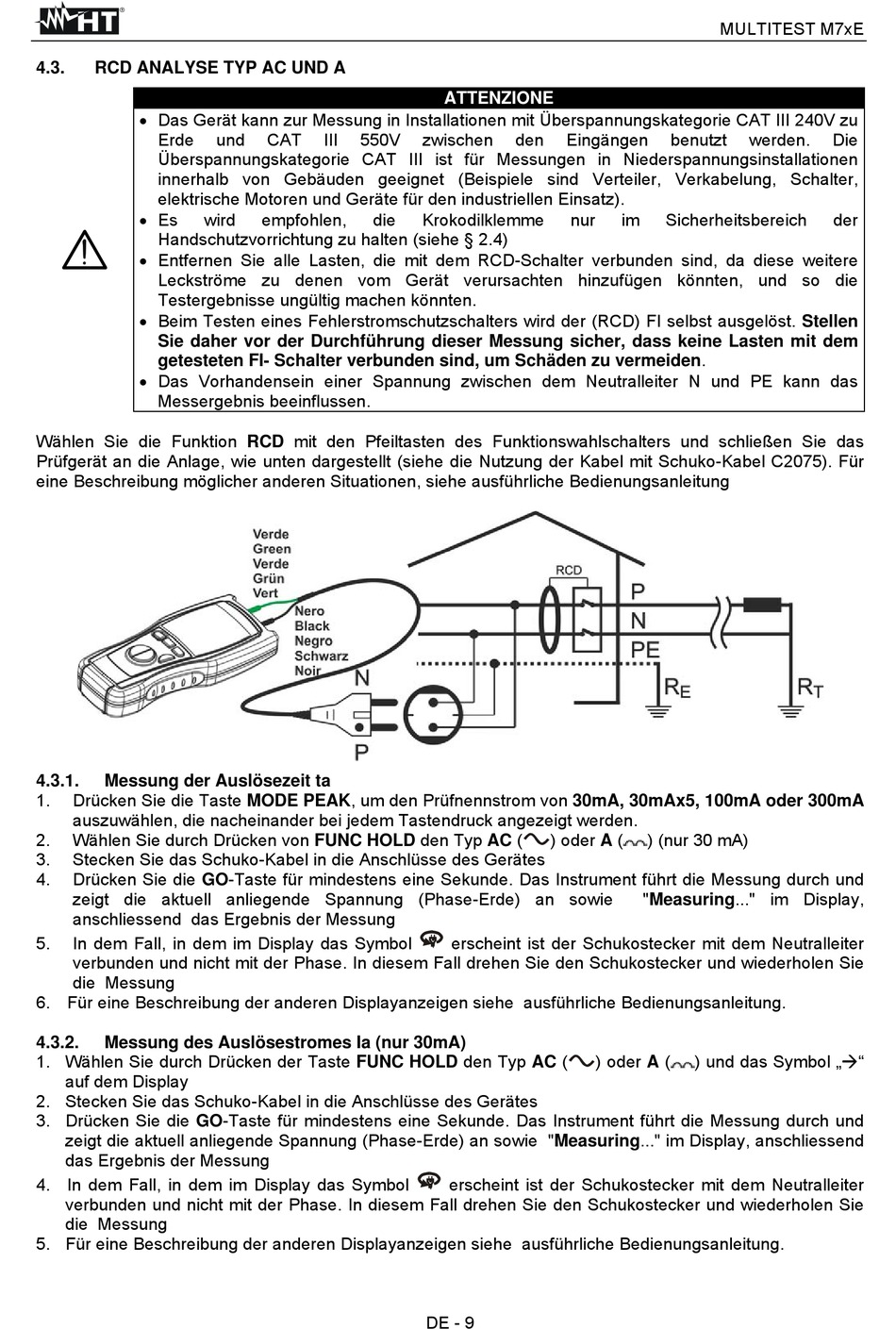

4.3.
RCD ANALYSE TYP AC UND A
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu
Erde
Überspannungskategorie CAT III ist für Messungen in Niederspannungsinstallationen
innerhalb von Gebäuden geeignet (Beispiele sind Verteiler, Verkabelung, Schalter,
elektrische Motoren und Geräte für den industriellen Einsatz).
Es
wird
Handschutzvorrichtung zu halten (siehe § 2.4)
Entfernen Sie alle Lasten, die mit dem RCD-Schalter verbunden sind, da diese weitere
Leckströme zu denen vom Gerät verursachten hinzufügen könnten, und so die
Testergebnisse ungültig machen könnten.
Beim Testen eines Fehlerstromschutzschalters wird der (RCD) FI selbst ausgelöst. Stellen
Sie daher vor der Durchführung dieser Messung sicher, dass keine Lasten mit dem
getesteten FI- Schalter verbunden sind, um Schäden zu vermeiden.
Das Vorhandensein einer Spannung zwischen dem Neutralleiter N und PE kann das
Messergebnis beeinflussen.
Wählen Sie die Funktion RCD mit den Pfeiltasten des Funktionswahlschalters und schließen Sie das
Prüfgerät an die Anlage, wie unten dargestellt (siehe die Nutzung der Kabel mit Schuko-Kabel C2075). Für
eine Beschreibung möglicher anderen Situationen, siehe ausführliche Bedienungsanleitung
4.3.1.
Messung der Auslösezeit ta
1.
Drücken Sie die Taste MODE PEAK, um den Prüfnennstrom von 30mA, 30mAx5, 100mA oder 300mA
auszuwählen, die nacheinander bei jedem Tastendruck angezeigt werden.
2.
Wählen Sie durch Drücken von FUNC HOLD den Typ AC (
3.
Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes
4.
Drücken Sie die GO-Taste für mindestens eine Sekunde. Das Instrument führt die Messung durch und
zeigt die aktuell anliegende Spannung (Phase-Erde) an sowie
anschliessend das Ergebnis der Messung
5.
In dem Fall, in dem im Display das Symbol
verbunden und nicht mit der Phase. In diesem Fall drehen Sie den Schukostecker und wiederholen Sie
die Messung
6. Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung.
4.3.2.
Messung des Auslösestromes Ia (nur 30mA)
1. Wählen Sie durch Drücken der Taste FUNC HOLD den Typ AC (
auf dem Display
2. Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes
3. Drücken Sie die GO-Taste für mindestens eine Sekunde. Das Instrument führt die Messung durch und
zeigt die aktuell anliegende Spannung (Phase-Erde) an sowie "Measuring..." im Display, anschliessend
das Ergebnis der Messung
4. In dem Fall, in dem im Display das Symbol
verbunden und nicht mit der Phase. In diesem Fall drehen Sie den Schukostecker und wiederholen Sie
die Messung
5. Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung.
und
CAT
III
550V
empfohlen,
die
ATTENZIONE
zwischen
den
Eingängen
Krokodilklemme
nur
) oder A (
erscheint ist der Schukostecker mit dem Neutralleiter
erscheint ist der Schukostecker mit dem Neutralleiter
DE - 9
MULTITEST M7xE
benutzt
werden.
im
Sicherheitsbereich
) (nur 30 mA)
"Measuring..." im Display,
) oder A (
) und das Symbol „"
Die
der
