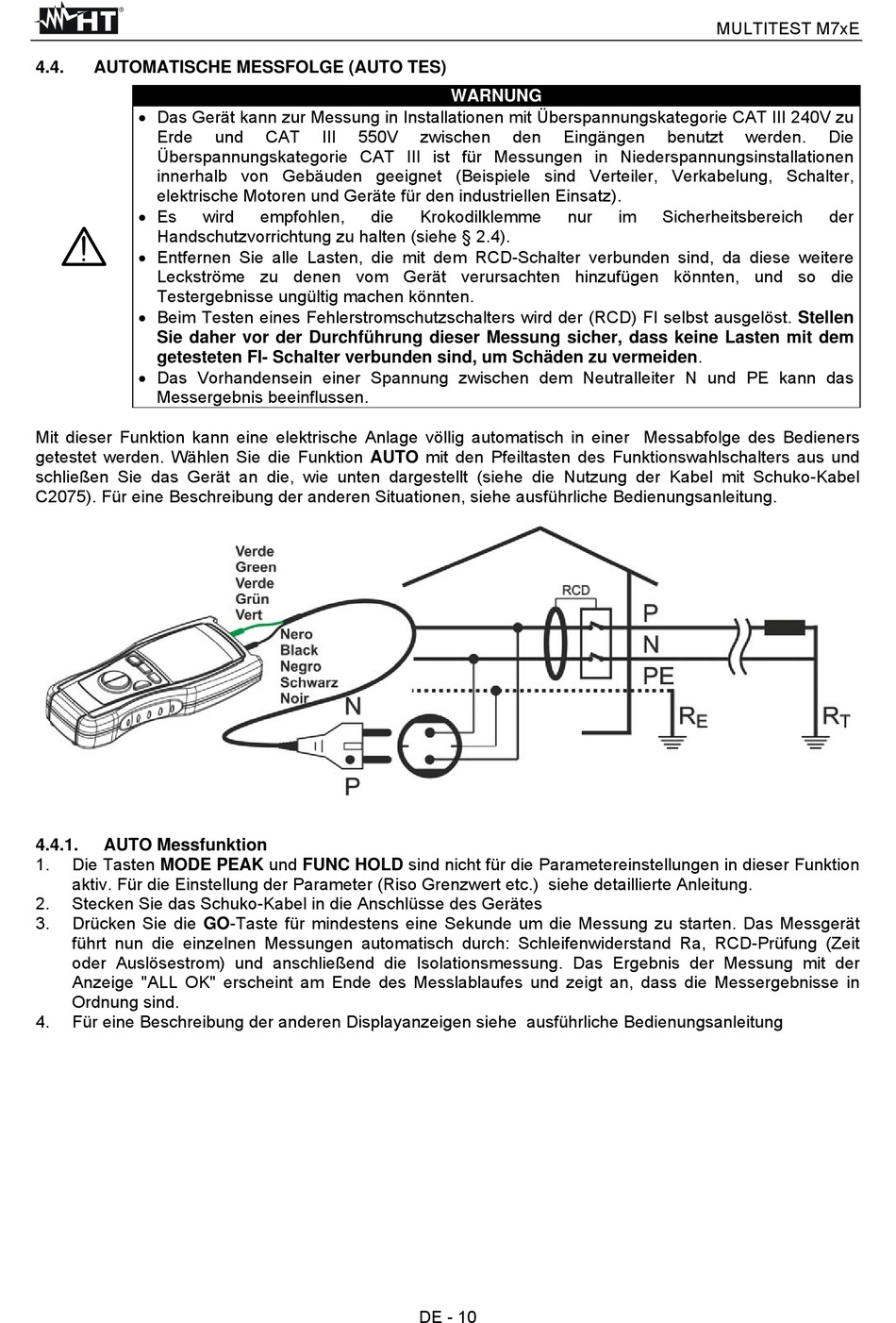

4.4.
AUTOMATISCHE MESSFOLGE (AUTO TES)
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu
Erde
Überspannungskategorie CAT III ist für Messungen in Niederspannungsinstallationen
innerhalb von Gebäuden geeignet (Beispiele sind Verteiler, Verkabelung, Schalter,
elektrische Motoren und Geräte für den industriellen Einsatz).
Es
wird
Handschutzvorrichtung zu halten (siehe § 2.4).
Entfernen Sie alle Lasten, die mit dem RCD-Schalter verbunden sind, da diese weitere
Leckströme zu denen vom Gerät verursachten hinzufügen könnten, und so die
Testergebnisse ungültig machen könnten.
Beim Testen eines Fehlerstromschutzschalters wird der (RCD) FI selbst ausgelöst. Stellen
Sie daher vor der Durchführung dieser Messung sicher, dass keine Lasten mit dem
getesteten FI- Schalter verbunden sind, um Schäden zu vermeiden.
Das Vorhandensein einer Spannung zwischen dem Neutralleiter N und PE kann das
Messergebnis beeinflussen.
Mit dieser Funktion kann eine elektrische Anlage völlig automatisch in einer Messabfolge des Bedieners
getestet werden. Wählen Sie die Funktion AUTO mit den Pfeiltasten des Funktionswahlschalters aus und
schließen Sie das Gerät an die, wie unten dargestellt (siehe die Nutzung der Kabel mit Schuko-Kabel
C2075). Für eine Beschreibung der anderen Situationen, siehe ausführliche Bedienungsanleitung.
4.4.1.
AUTO Messfunktion
1.
Die Tasten MODE PEAK und FUNC HOLD sind nicht für die Parametereinstellungen in dieser Funktion
aktiv. Für die Einstellung der Parameter (Riso Grenzwert etc.) siehe detaillierte Anleitung.
2.
Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes
3.
Drücken Sie die GO-Taste für mindestens eine Sekunde um die Messung zu starten. Das Messgerät
führt nun die einzelnen Messungen automatisch durch: Schleifenwiderstand Ra, RCD-Prüfung (Zeit
oder Auslösestrom) und anschließend die Isolationsmessung. Das Ergebnis der Messung mit der
Anzeige "ALL OK" erscheint am Ende des Messlablaufes und zeigt an, dass die Messergebnisse in
Ordnung sind.
4.
Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung
und
CAT
III
550V
empfohlen,
die
WARNUNG
zwischen
den
Eingängen
Krokodilklemme
nur
DE - 10
MULTITEST M7xE
benutzt
werden.
im
Sicherheitsbereich
Die
der
