8 Programmieren des Frequenzumrichters

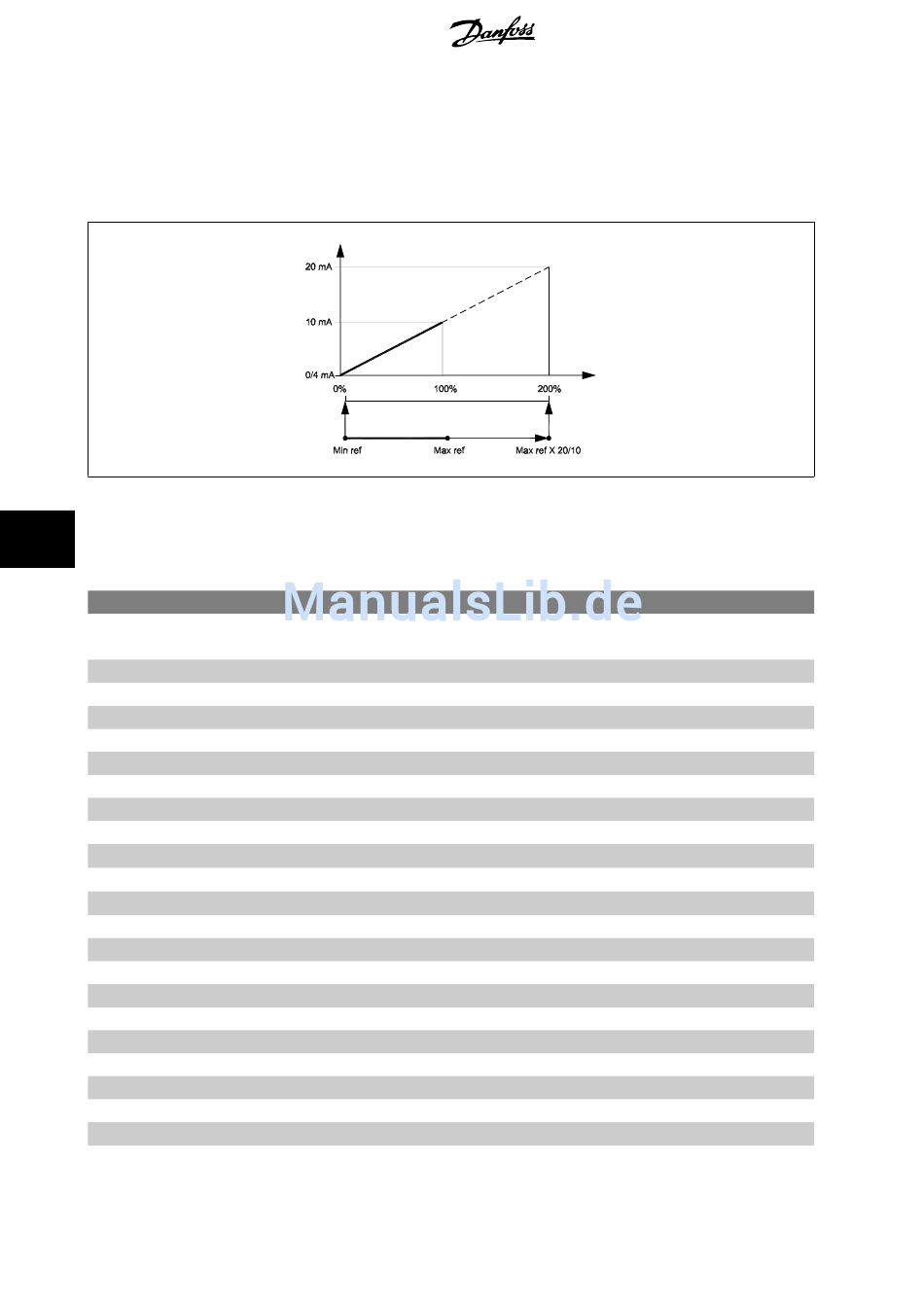

BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max. Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max. Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par. 6-51
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal von 10 mA erforderlich - Par. 6-52
(20 mA / 10 mA x 100 % = 200 %).
8

8.2.9 FU PID-Regler, 20-**

Diese Parametergruppe dient zum Konfigurieren des PID-Reglers mit Rückführung, der die Ausgangsfrequenz des Frequenzumrichters bestimmt.
20-12 Soll-/Istwerteinheit
Option:
[0] Keine
[1] * %
[5] PPM
[10] 1/min
[11] UPM
[12] Pulse/s
[20] l/s
[21] l/min
[22] l/h
[23] m 3 /s
[24] 3
m /min
[25]
m 3 /h
[30] kg/s
[31] kg/min
[32] kg/h
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] °C
[70] mbar
[71] bar
92
Kl. 42, Ausgang min. Skalierung
Funktion:
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
auf 0 % setzen
Kl. 42, Ausgang max. Skalierung
auf 200 % setzen
®
