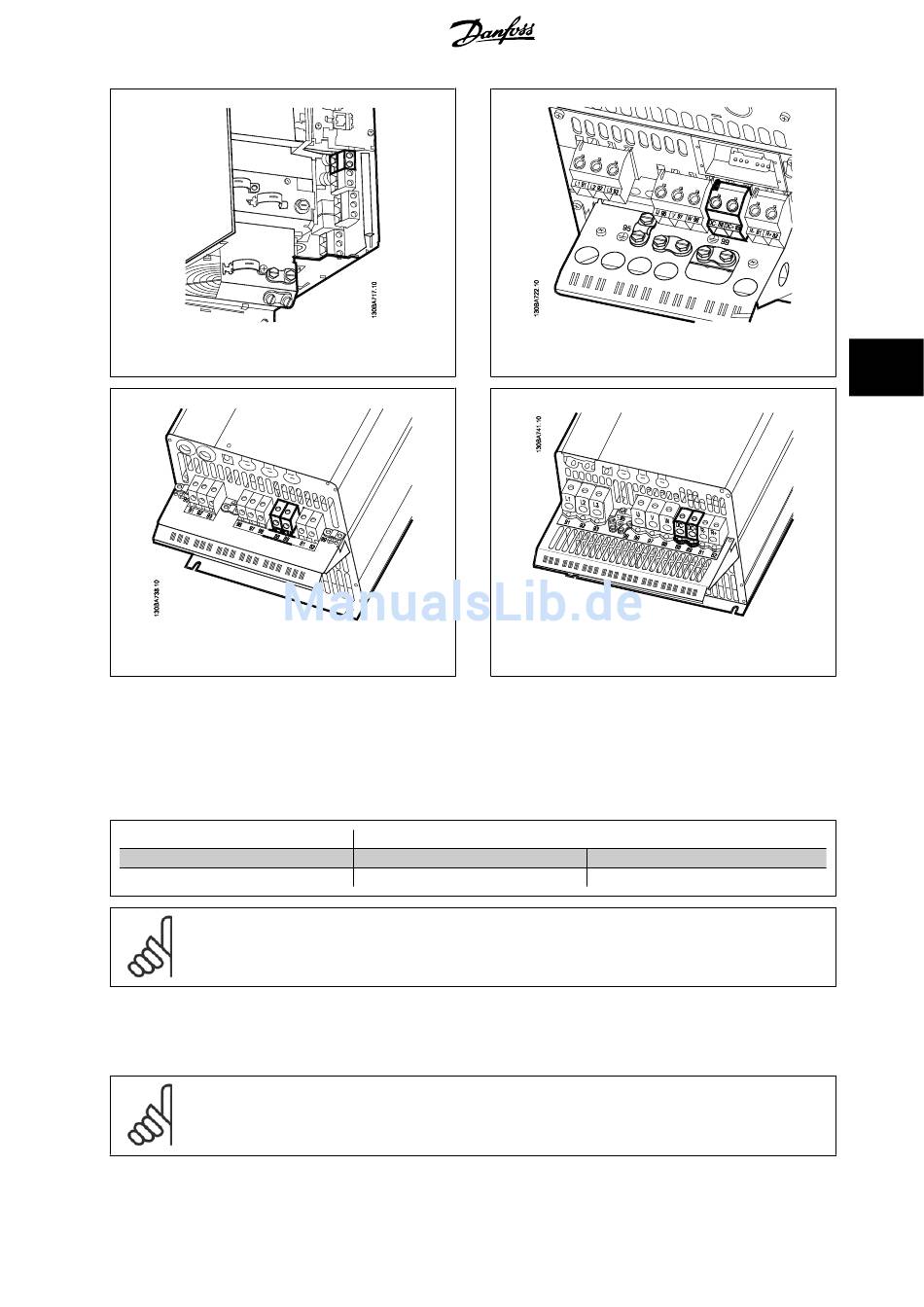

Abbildung 5.25: Zwischenkreiskopplungen für Baugröße B3.
Abbildung 5.27: Zwischenkreiskopplungen Baugröße C3.
Weitere Informationen erhalten Sie bei Danfoss.
5.1.18 Bremsenanschlussmöglichkeit
Das Anschlusskabel des Bremswiderstands muss abgeschirmt sein.
Bremswiderstands-
Klemmennummer
klemmen
ACHTUNG!
Das Bremsen mit Bremswiderstand ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Weitere
Informationen erhalten Sie bei Danfoss.
1. Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter und am Abschirmblech des Bremswiders-
tands aufzulegen.
2. Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des verwendeten Bremswiderstands zu bemessen.
ACHTUNG!
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.
81
R-
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
Abbildung 5.26: Zwischenkreiskopplungen Baugröße B4.
Abbildung 5.28: Zwischenkreiskopplungen Baugröße C4
82
R+
5
