VLT AQUA Drive
Betriebsanleitung
8.1.6 Q6 Protokolle
Q6 Protokolle kann bei der Fehlersuche dienen.
Bitte beachten Sie, dass die Parameter in der nachstehenden Tabelle für Q6 nur als Beispiele dienen, da sie je nach Programmierung des eigentlichen
Frequenzumrichters unterschiedlich sind.
Sollwert
Analogeingang 53
Motorstrom
Frequenz
Istwert
Energieprotokoll
Trenddarstellung kont. Bin
Trenddarstellung getimter Bin
Trendvergleich
8.1.7 Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptmenü-
modus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display des LCP 102.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00
geblendet. Zum Beispiel blendet die Auswahl PID-Regler alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten installiert
und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.
Q6 Protokolle
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
8 Programmieren des Frequenzumrichters

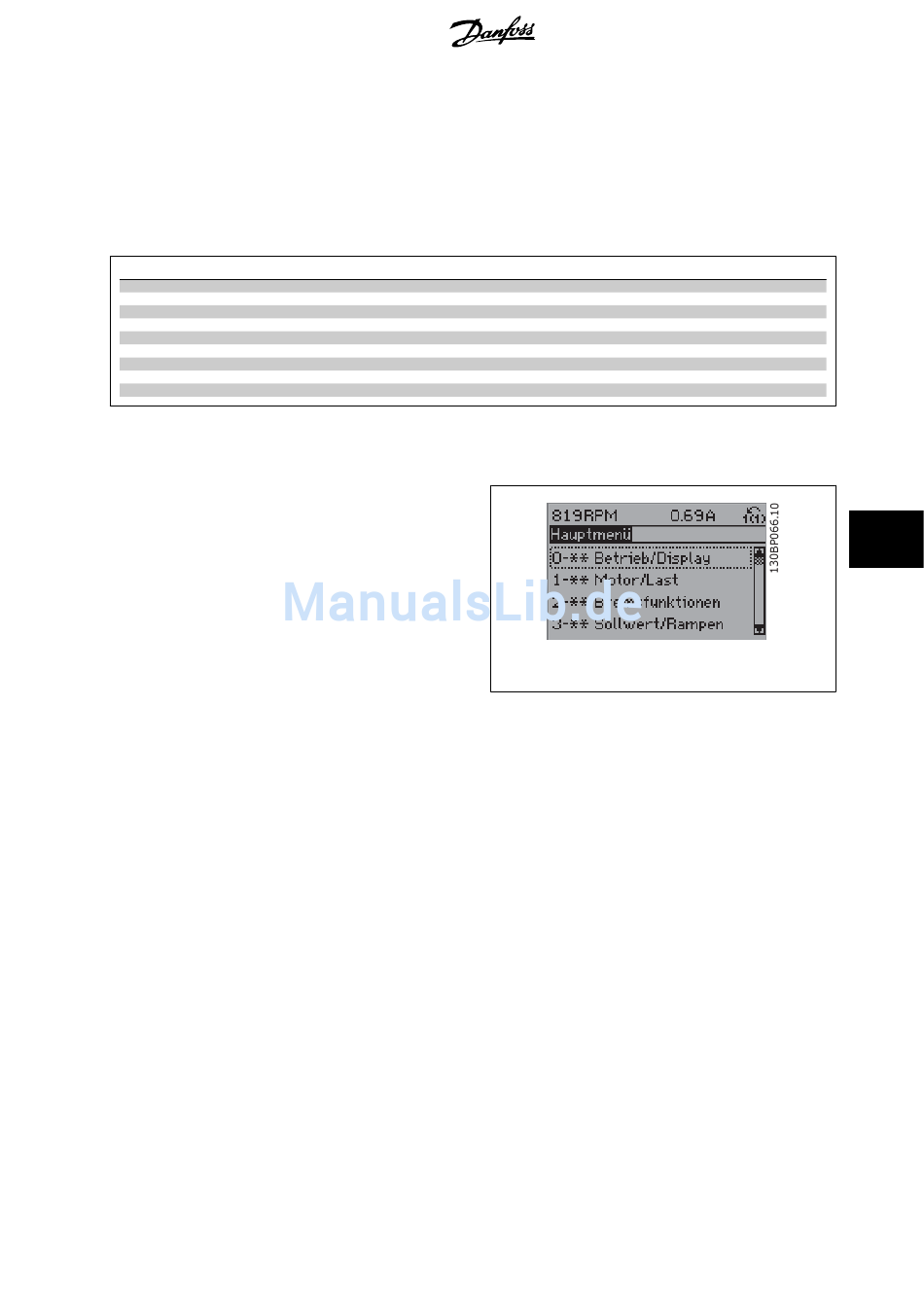

Abbildung 8.8: Displaybeispiel
Regelverfahren
) des Geräts werden Parameter teilweise aus-
8
