VLT AQUA Drive
Betriebsanleitung
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Störungen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100 nF-Kon-
densator mit Masse eine Besserung herbeigeführt werden kann.
ACHTUNG!
Die Digital- und Analogein- und -ausgänge sollten aufgeteilt nach Signalart an die Bezugspotentiale des Frequenzumrichters ange-
schlossen werden (Klemme 20, 39 und 55), um Fehlerströme auf dem Massepotential zu verhindern. Beispielsweise vermeidet es
Schalten an Digitaleingängen, die das Analogeingangssignal stören.
ACHTUNG!
Steuerkabel müssen abgeschirmt werden.

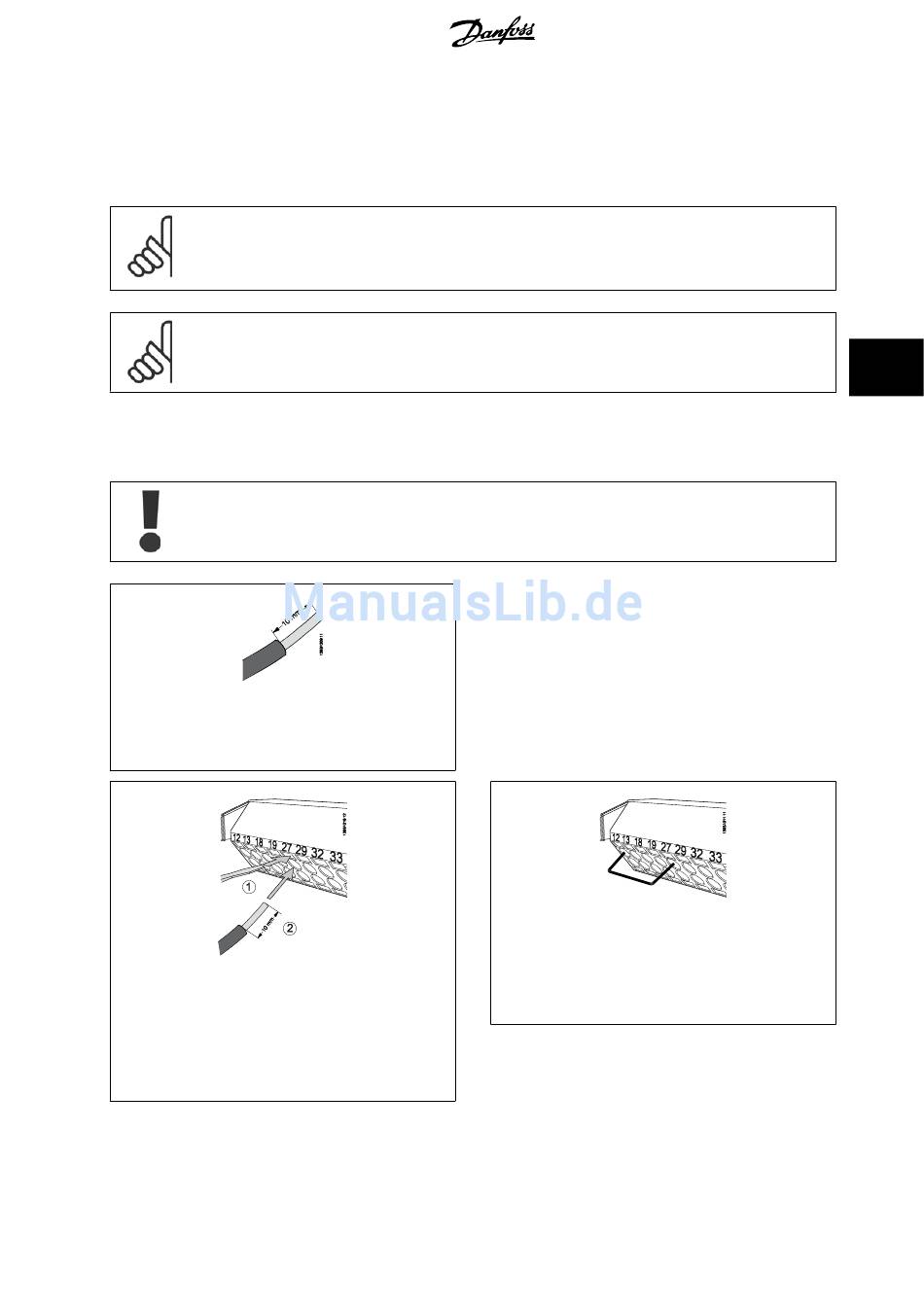

5.1.26 Test von Motor und Drehrichtung

Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal und keine Geräte in Gefahr sind!
Abbildung 5.42:
Schritt 1: Isolieren Sie zunächst beide Enden eines 50 bis
70 mm langen Drahtes ab.
Abbildung 5.43:
Schritt 2: Stecken Sie ein Ende mit einem geeigneten
Klemmenschraubendreher in Klemme 27. (Hinweis: Bei Ge-
räten mit sicherer Stoppfunktion sollte die vorhandene Brü-
cke zwischen Klemme 12 und 37 nicht entfernt werden,
damit das Gerät laufen kann!)
Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die
Drehrichtung zu testen. Starten Sie ohne Stromversorgung zum Gerät.
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
Abbildung 5.44:
Schritt 3: Stecken Sie das andere Ende in Klemme 12 oder
13. (Hinweis: Bei Geräten mit sicherer Stoppfunktion sollte
die vorhandene Brücke zwischen Klemme 12 und 37 nicht
entfernt werden, damit das Gerät laufen kann!)
