VLT AQUA Drive
Betriebsanleitung
8.1.4 Q3 Funktionssätze
Über die Funktionssätze ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die Mehrzahl von Wasser- und Abwasseranwendungen
erforderlich sind, darunter variables Drehmoment, konstantes Drehmoment, Pumpen, Dosierpumpen, Brunnenpumpen, Druckverstärkerpumpen, Misch-
pumpen, Gebläse und andere Pumpen- und Lüfteranwendungen. Neben anderen Funktionen umfasst dies auch Parameter für die Auswahl der Variablen,
die am LCP angezeigt werden sollen, digitale Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzonenanwendungen mit PID-Regelung
sowie spezielle Funktionen im Zusammenhang mit Wasser- und Abwasseranwendungen.

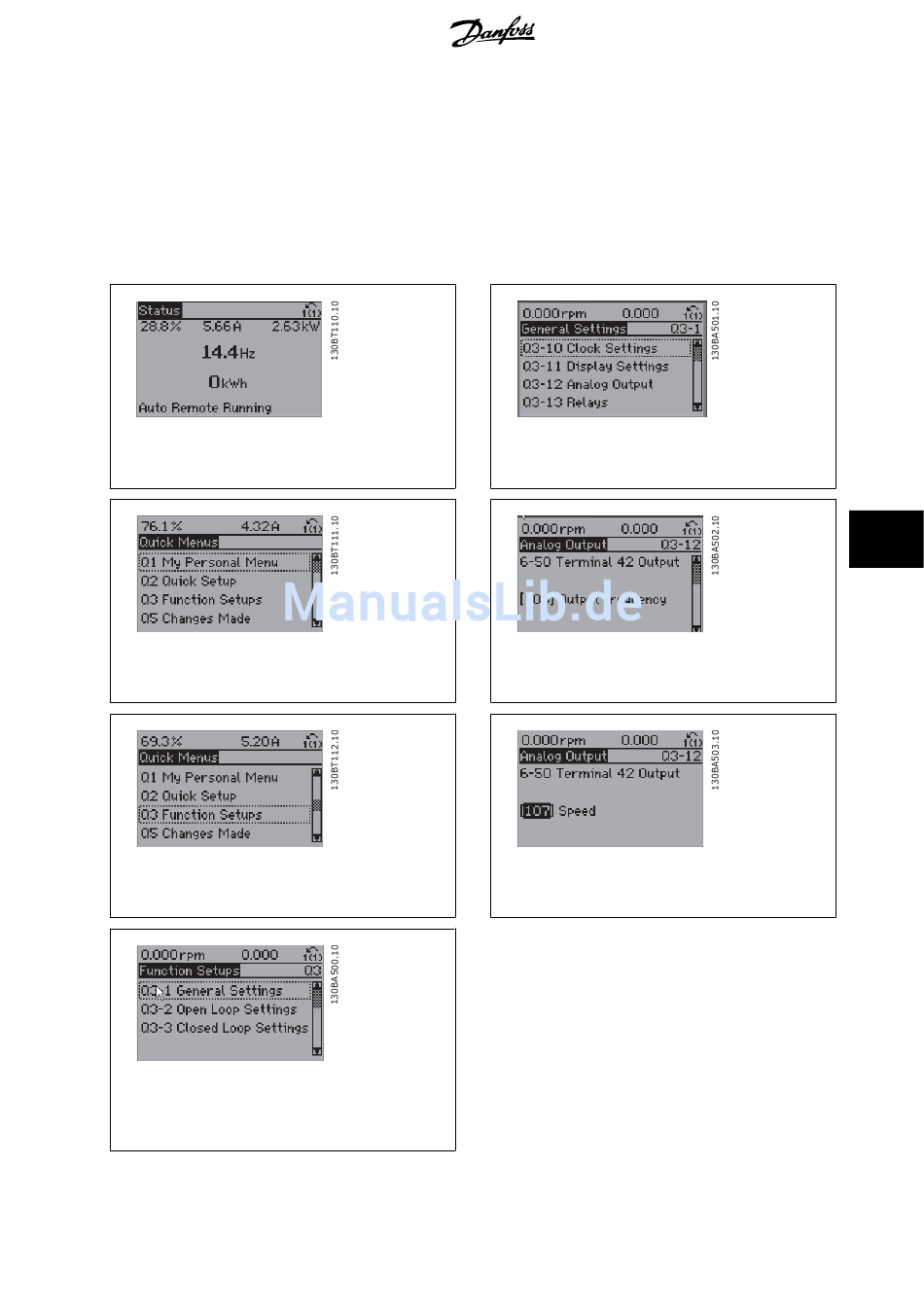

Zugriff auf Funktionssätze - Beispiel:
Abbildung 8.1: Schritt 1: Den Frequenzumrichter einschal-
ten (On-LED leuchtet auf).
Abbildung 8.2: Schritt 2: Taste [Quick Menus] drücken
(Quick-Menü-Optionen werden angezeigt).
Abbildung 8.3: Schritt 3: Mit den Auf/Ab-Navigationstasten
zu Funktionssätze blättern. [OK] drücken.
Abbildung 8.4: Schritt 4: Die Optionen zur Einstellung der
Funktionen werden angezeigt. 03-1
len. [OK] drücken.
Allg. Einstellungen wäh-
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
8 Programmieren des Frequenzumrichters
Abbildung 8.5: Schritt 5: Mit den Auf/Ab-Navigationstasten
zu 03-12 Analogausgang blättern. [OK] drücken.
Abbildung 8.6: Schritt 6: Parameter 6-50
logausgang
wählen. [OK] drücken.
Abbildung 8.7: Schritt 7: Die verschiedenen Optionen mit
den Auf/Ab-Navigationstasten wählen. [OK] drücken.
8
Klemme 42 Ana-
