VLT AQUA Drive
Betriebsanleitung
22-50 Kennlinienendefunktion
Option:
[0] * Aus
[1] Warnung
[2] Alarm
ACHTUNG!
Automatischer Wiederanlauf quittiert den Alarm und startet das System erneut.
22-51 Kennlinienendeverz.
Range:
10 s* [0 - 600 s]
22-80 Durchflussausgleich
Option:
[0] * Deaktiviert
[1] Aktiviert
22-81 Quadr.-lineare Kurvennäherung
Range:
100 %* [0 - 100 %]
ACHTUNG!
Hinweis: Wird im Betrieb mit Kaskadenregler nicht angezeigt.
Funktion:
Überwachung des Kennlinienendes nicht aktiv.
Eine Warnung erscheint im Display [W94].
Der Frequenzumrichter schaltet mit einem Alarm ab. Eine Meldung [A94] erscheint auf dem Bild-
schirm.
Funktion:
Bei Erfassung einer Kennlinienendebedingung wird ein Zeitgeber aktiviert. Nach Ablauf der in diesem
Parameter eingestellten Zeit wird die in Par. 22-50
aktiviert, solange die Kennlinienbedingung über den gesamten eingestellten Zeitraum konstant war.
Verschwindet die Bedingung vor Ablauf des Zeitgebers, wird er zurückgesetzt.
Funktion:
[0] Deaktiviert : Sollwertausgleich ist nicht aktiv.
Aktiviert:
[1] Sollwertausgleich ist aktiv. Bei Aktivierung dieses Parameters ist durchflusskompen-
sierter Sollwertbetrieb möglich.
Funktion:

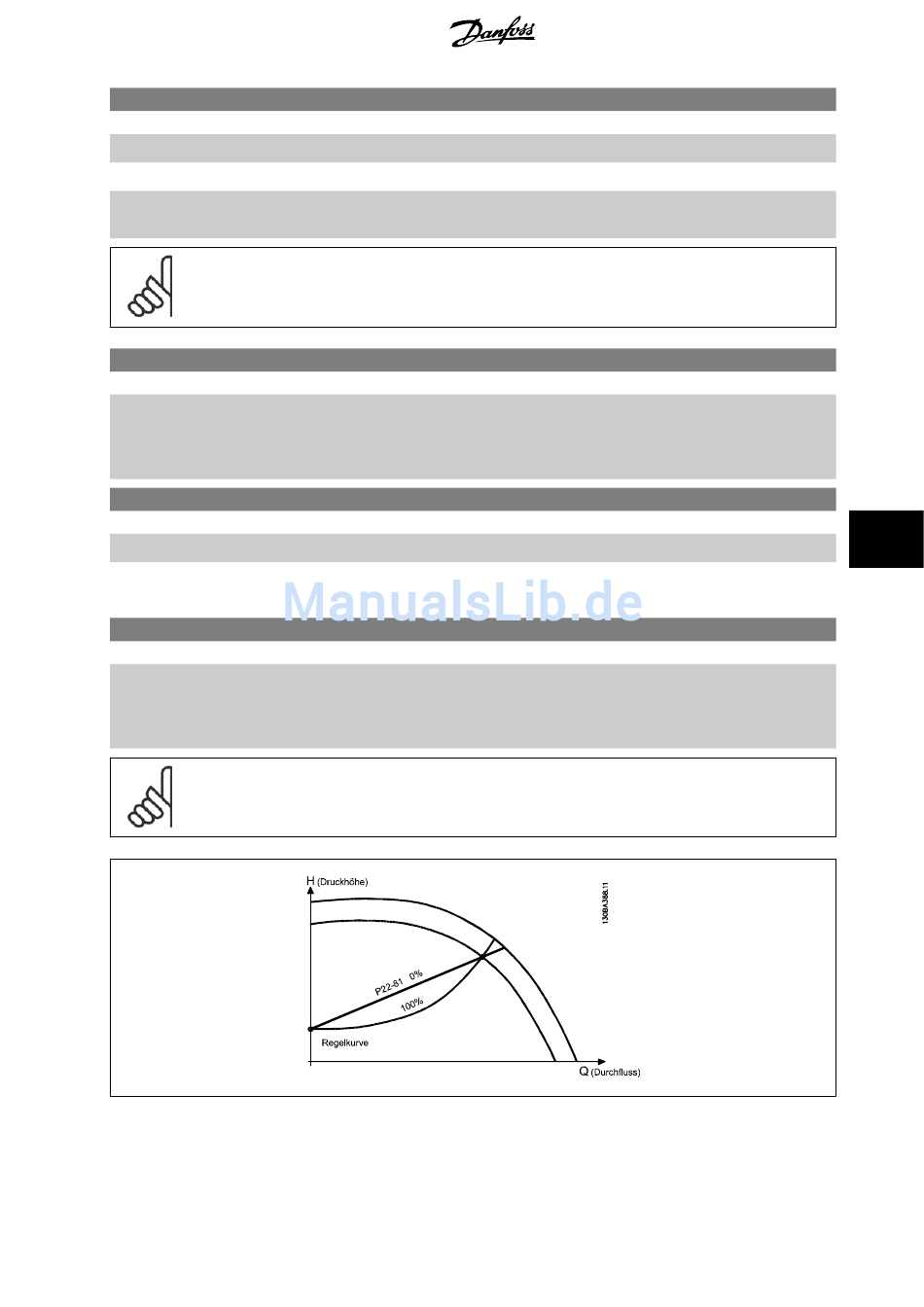

Beispiel 1:
Durch Anpassung dieses Parameters kann die Form der Regelkurve verändert werden.
0 = Linear
100 % = Idealform (theoretisch).
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
8 Programmieren des Frequenzumrichters
Kennlinienendefunktion programmierte Funktion
