5.1.22 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der Klemmenabde-
ckung vorn am Frequenzumrichter. Entfernen Sie diese Klemmenabdeckung
mithilfe eines Schraubendrehers.
5
Nehmen Sie die vordere Abdeckung ab, um auf die Steuerklemmen zuzugrei-
fen. Achten Sie beim Wiederanbringen der Abdeckung auf die richtige Befes-
tigung mit einem Drehmoment von 2 Nm.
38

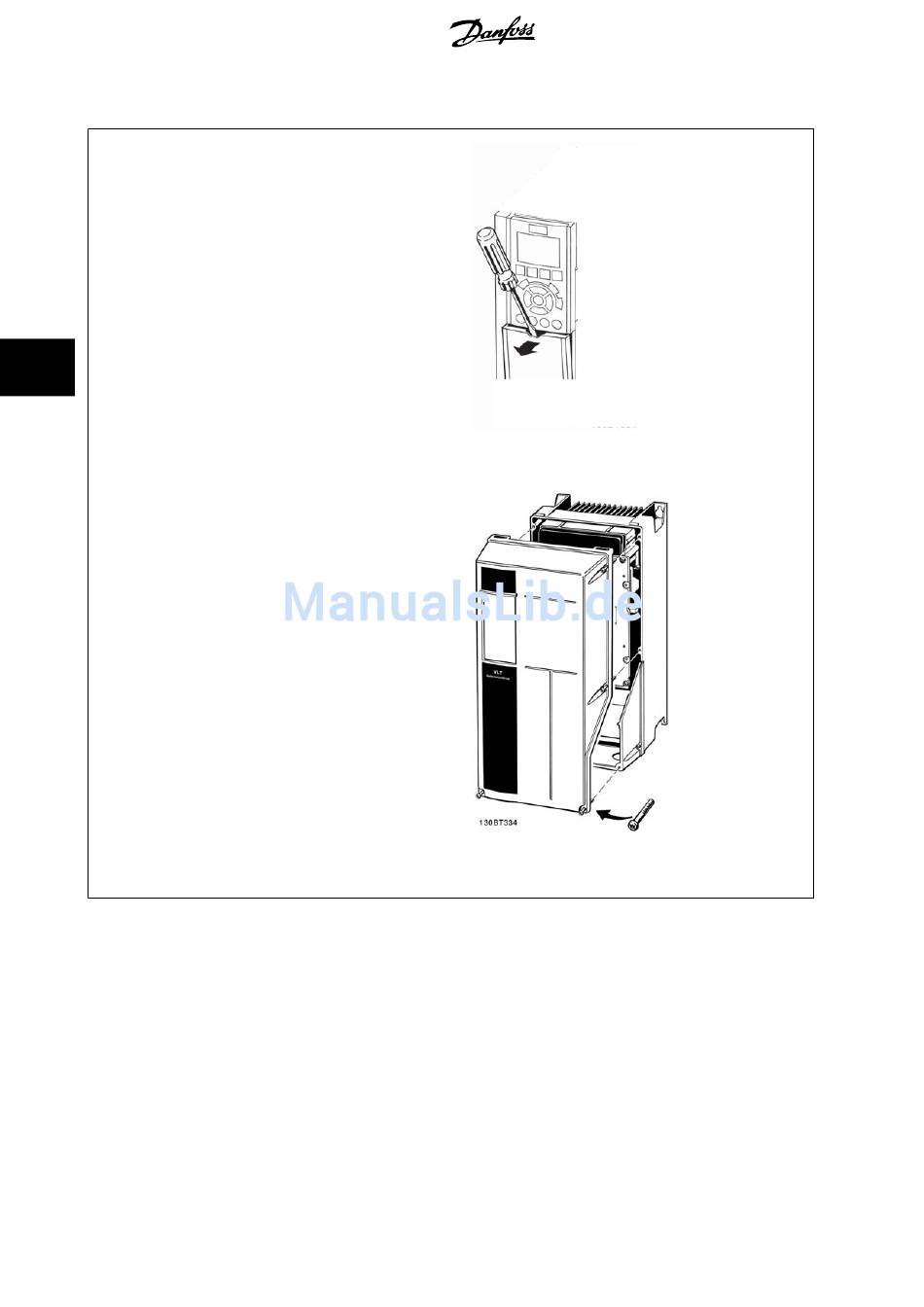

Abbildung 5.37: Zugriff auf Steuerklemmen in den Gehäusen A2, A3,
B3, B4, C3 und C4
Abbildung 5.38: Zugriff auf Steuerklemmen in den Gehäusen A5, B1,
B2, C1 und C2.
®
