10 Elektrische Daten

10.2 Besondere Betriebsbedingungen

10.2.1 Zweck der Leistungsreduzierung

Leistungsreduzierung muss berücksichtigt werden, wenn der Frequenzumrichter bei niedrigem Luftdruck (Höhenlage), niedrigen Drehzahlen, mit langen
Motorkabeln, Kabeln mit großem Querschnitt oder bei hoher Umgebungstemperatur betrieben wird. Der vorliegende Abschnitt beschreibt die erforderli-
chen Maßnahmen.

10.2.2 Leistungsreduzierung wegen niedrigem Luftdruck

Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft ab.
Unterhalb einer Höhe von 1000 m über NN ist keine Leistungsreduzierung erforderlich. Oberhalb einer Höhe von 1000 m muss die Umgebungstemperatur
(T ) oder der max. Ausgangsstrom (I
AMB

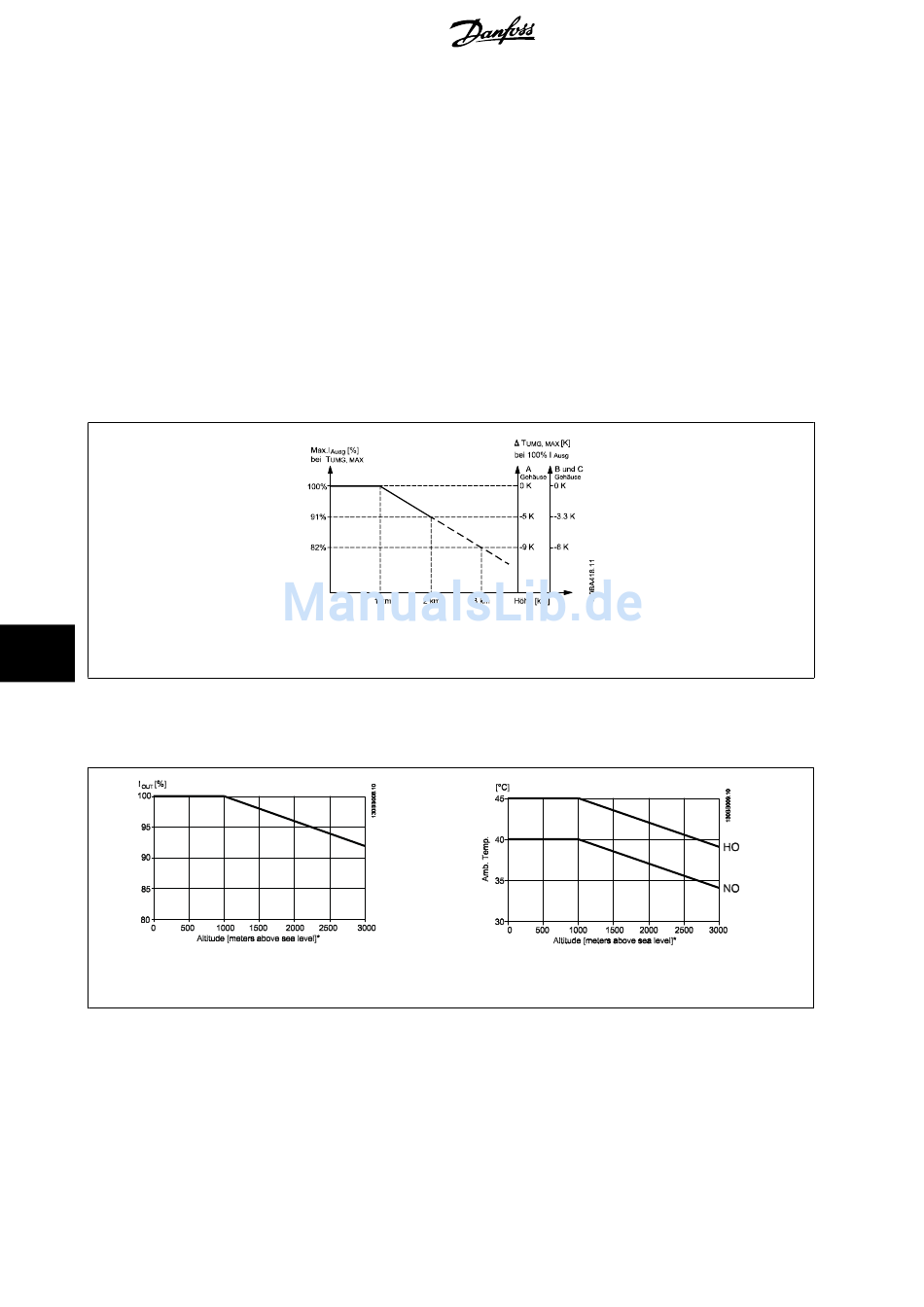

Abbildung 10.1: Reduzierung des Ausgangsstroms in Abhängigkeit von der Höhe bei T
km ziehen Sie bitte Danfoss zu PELV (Schutzkleinspannung) zurate.
10
Eine Alternative ist die Senkung der Umgebungstemperatur bei großen Höhen und damit die Sicherstellung von 100 % Ausgangsstrom bei großen Höhen.
Zur Veranschaulichung, wie sich die Grafik lesen lässt, wird die Situation bei 2 km dargestellt. Bei einer Temperatur von 45 °C (T
91 % des Nennausgangsstroms zur Verfügung. Bei einer Temperatur von 41,7 °C sind 100 % des Nennausgangsstroms verfügbar.
Reduzierung des Ausgangsstroms in Abhängigkeit von der Höhe bei T

10.2.3 Leistungsreduzierung beim Betrieb mit niedriger Drehzahl

Wenn ein Motor an den Frequenzumrichter angeschlossen ist, muss für eine ausreichende Kühlung des Motors gesorgt sein.
Die Wärmeentwicklung ist abhängig von der Motorlast sowie der Betriebsdrehzahl und der Betriebszeit.
Anwendungen mit konstantem Drehmoment (CT-Modus)
162
) entsprechend dem unten gezeigten Diagramm reduziert werden.
out
AMB, MAX
®
MG.20.M7.03 - VLT
bei Baugrößen A, B und C. Bei Höhen über 2
AMB, MAX
bei Baugrößen D, E und F.
ist eine eingetragene Marke von Danfoss.
®
VLT AQUA Drive
Betriebsanleitung
- 3,3 K) stehen
AMB, MAX
