Arbeitsbereich (B) - Danfoss VLT AQUA Drive Betriebsanleitung

7 Betrieb des Frequenzumrichters
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird angezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer
des programmierten Satzes rechts in Klammern angezeigt.

Arbeitsbereich (b)

zeigt unabhängig vom Zustand bis zu 5 Betriebsvariablen mit der entsprechenden Einheit an. Bei Alarm/Warnung wird anstatt der Variablen die entspre-
chende Warnung angezeigt.
Durch Drücken der Taste [Status] können Sie zwischen drei verschiedenen Zustandsanzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Die angezeigten Betriebsvariablen können mit verschiedenen Werten oder Messungen verknüpft werden. Die anzuzeigenden Werte/Messungen werden
über Par. 0-20, 0-21, 0-22, 0-23 und 0-24 definiert. Die Parameter werden aufgerufen über [QUICK MENU], „Q3 Funktionssätze", „Q3-1 Allgemeine
Einstellungen", „Q3-11 Displayeinstellungen".
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern nach einer möglichen Dezimalstelle. Durch einen
größeren Zahlenwert eines Parameters werden weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Anzeige I
7 Diese Anzeige erscheint standardmäßig nach Inbetriebnahme oder Initi-
alisierung.
Benutzen Sie [INFO], um Informationen zu den angezeigten Betriebsva-
riablen 1.1, 1.2, 1.3, 2 und 3 zu erhalten.

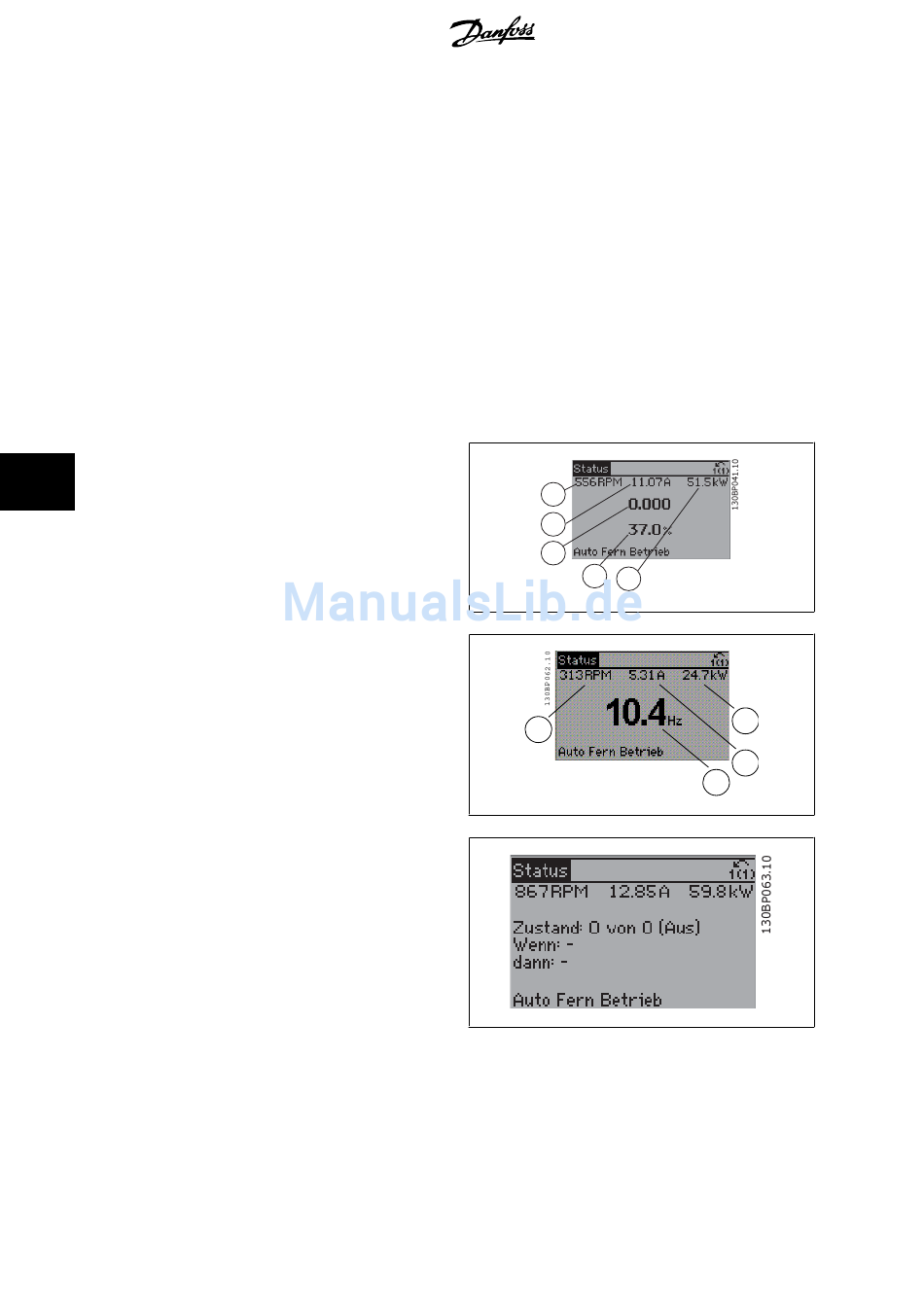

Diese Abbildung zeigt das Format der Betriebsvariablen im Display. 1.1,
1.2 und 1.3 sind in kleiner Größe, 2 und 3 in mittlerer Größe gezeigt.
Anzeige II
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleistung und
Frequenz.
1.1, 1.2 und 1.2 sind in kleiner Größe, 2 ist in großer Größe gezeigt.
Anzeige III
Diese Anzeige zeigt das auszuwertende Ereignis und die zugehörige Ak-
tion der Smart Logic Control an. Nähere Informationen finden Sie im
Smart Logic Control
Abschnitt
52
.
