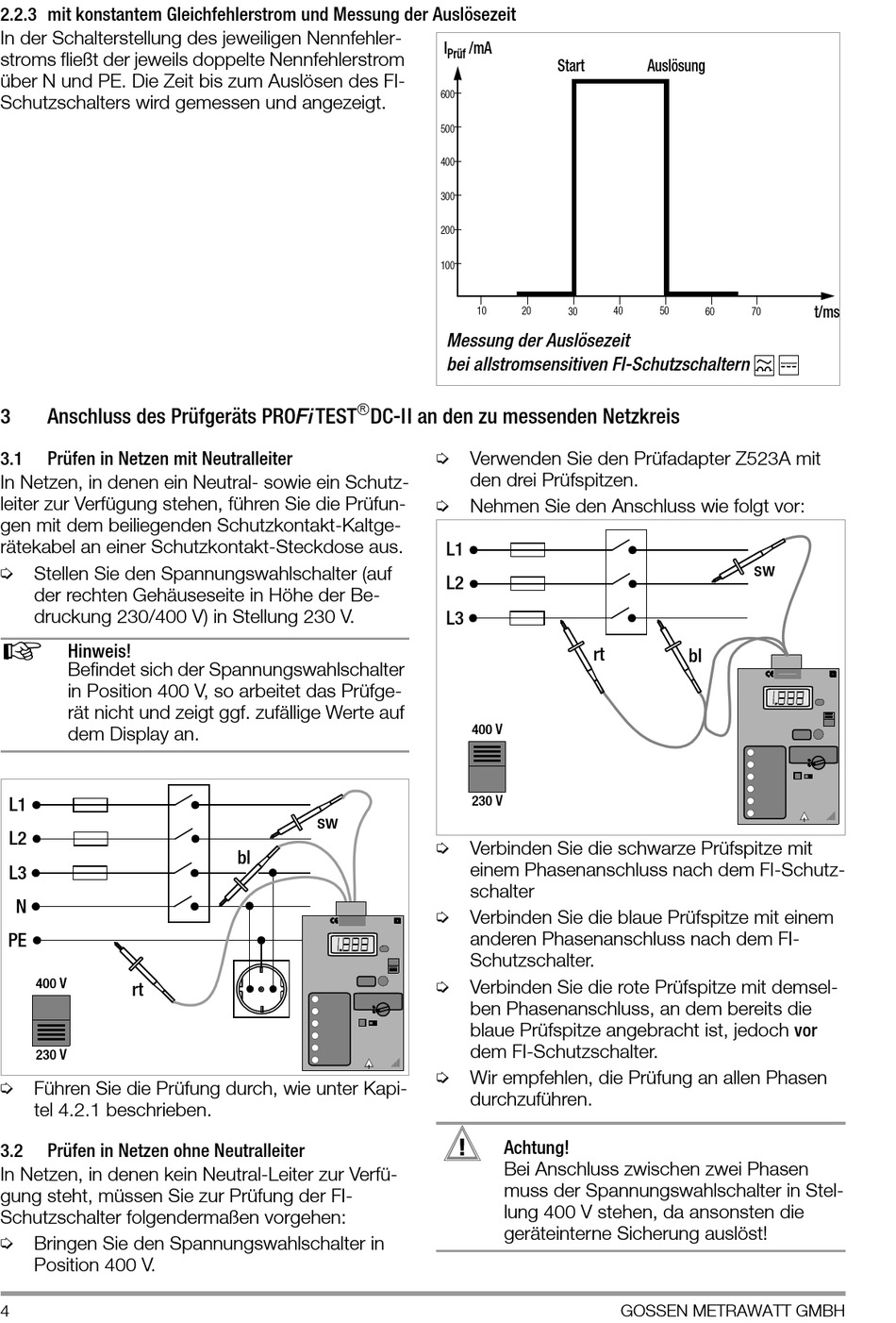

2.2.3 mit konstantem Gleichfehlerstrom und Messung der Auslösezeit
In der Schalterstellung des jeweiligen Nennfehler-
stroms fließt der jeweils doppelte Nennfehlerstrom
über N und PE. Die Zeit bis zum Auslösen des FI-
Schutzschalters wird gemessen und angezeigt.
3
Anschluss des Prüfgeräts PROFiTEST
3.1
Prüfen in Netzen mit Neutralleiter
In Netzen, in denen ein Neutral- sowie ein Schutz-
leiter zur Verfügung stehen, führen Sie die Prüfun-
gen mit dem beiliegenden Schutzkontakt-Kaltge-
rätekabel an einer Schutzkontakt-Steckdose aus.
Stellen Sie den Spannungswahlschalter (auf
der rechten Gehäuseseite in Höhe der Be-
druckung 230/400 V) in Stellung 230 V.
Hinweis!
Befindet sich der Spannungswahlschalter
in Position 400 V, so arbeitet das Prüfge-
rät nicht und zeigt ggf. zufällige Werte auf
dem Display an.
L1
L2
L3
N
PE
400 V
rt
230 V
Führen Sie die Prüfung durch, wie unter Kapi-
tel 4.2.1 beschrieben.
3.2
Prüfen in Netzen ohne Neutralleiter
In Netzen, in denen kein Neutral-Leiter zur Verfü-
gung steht, müssen Sie zur Prüfung der FI-
Schutzschalter folgendermaßen vorgehen:
Bringen Sie den Spannungswahlschalter in
Position 400 V.
4
DC-II an den zu messenden Netzkreis
sw
bl
!
I
/mA
Prüf
Start
600
500
400
300
200
100
10
20
30
Messung der Auslösezeit
bei allstromsensitiven FI-Schutzschaltern
Verwenden Sie den Prüfadapter Z523A mit
den drei Prüfspitzen.
Nehmen Sie den Anschluss wie folgt vor:
L1
L2
L3
rt
400 V
230 V
Verbinden Sie die schwarze Prüfspitze mit
einem Phasenanschluss nach dem FI-Schutz-
schalter
Verbinden Sie die blaue Prüfspitze mit einem
anderen Phasenanschluss nach dem FI-
Schutzschalter.
Verbinden Sie die rote Prüfspitze mit demsel-
ben Phasenanschluss, an dem bereits die
blaue Prüfspitze angebracht ist, jedoch vor
dem FI-Schutzschalter.
Wir empfehlen, die Prüfung an allen Phasen
durchzuführen.
!
Achtung!
Bei Anschluss zwischen zwei Phasen
muss der Spannungswahlschalter in Stel-
lung 400 V stehen, da ansonsten die
geräteinterne Sicherung auslöst!
Auslösung
40
50
60
70
sw
bl
GOSSEN METRAWATT GMBH
t/ms
!
