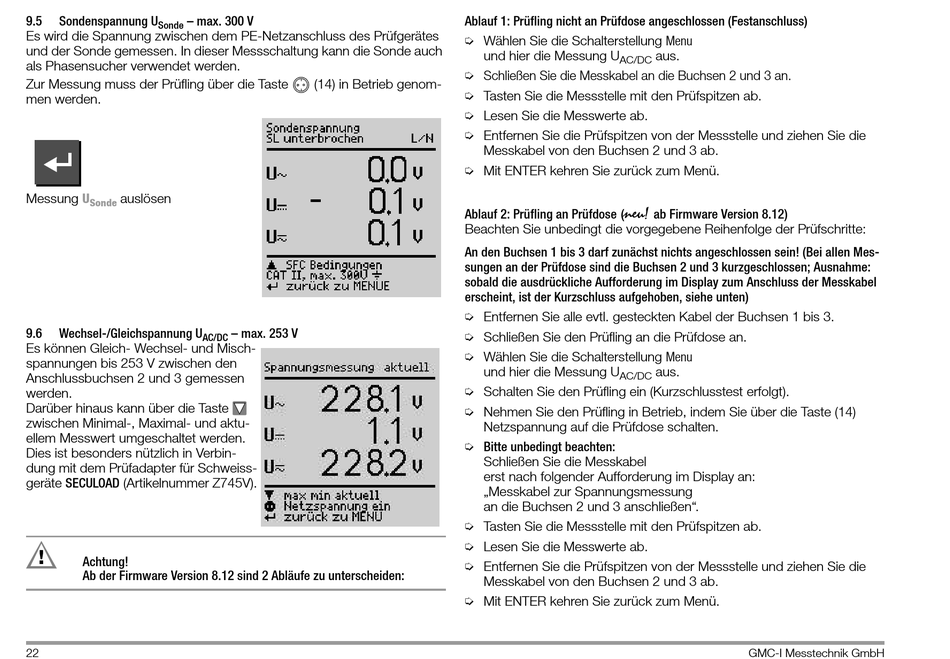

9.5
Sondenspannung U
– max. 300 V
Sonde
Es wird die Spannung zwischen dem PE-Netzanschluss des Prüfgerätes
und der Sonde gemessen. In dieser Messschaltung kann die Sonde auch
als Phasensucher verwendet werden.
Zur Messung muss der Prüfling über die Taste
men werden.
Messung
U
auslösen
Sonde
9.6
Wechsel-/Gleichspannung U
AC/DC
Es können Gleich- Wechsel- und Misch-
spannungen bis 253 V zwischen den
Anschlussbuchsen 2 und 3 gemessen
werden.
Darüber hinaus kann über die Taste
zwischen Minimal-, Maximal- und aktu-
ellem Messwert umgeschaltet werden.
Dies ist besonders nützlich in Verbin-
dung mit dem Prüfadapter für Schweiss-
geräte SECULOAD (Artikelnummer Z745V).
!
Achtung!
Ab der Firmware Version 8.12 sind 2 Abläufe zu unterscheiden:
22
(14) in Betrieb genom-
– max. 253 V
Ablauf 1: Prüfling nicht an Prüfdose angeschlossen (Festanschluss)
Ð Wählen Sie die Schalterstellung Menu
und hier die Messung U
AC/DC
Ð Schließen Sie die Messkabel an die Buchsen 2 und 3 an.
Ð Tasten Sie die Messstelle mit den Prüfspitzen ab.
Ð Lesen Sie die Messwerte ab.
Ð Entfernen Sie die Prüfspitzen von der Messstelle und ziehen Sie die
Messkabel von den Buchsen 2 und 3 ab.
Ð Mit ENTER kehren Sie zurück zum Menü.
neu!
Ablauf 2: Prüfling an Prüfdose (
Beachten Sie unbedingt die vorgegebene Reihenfolge der Prüfschritte:
An den Buchsen 1 bis 3 darf zunächst nichts angeschlossen sein! (Bei allen Mes-
sungen an der Prüfdose sind die Buchsen 2 und 3 kurzgeschlossen; Ausnahme:
sobald die ausdrückliche Aufforderung im Display zum Anschluss der Messkabel
erscheint, ist der Kurzschluss aufgehoben, siehe unten)
Ð Entfernen Sie alle evtl. gesteckten Kabel der Buchsen 1 bis 3.
Ð Schließen Sie den Prüfling an die Prüfdose an.
Ð Wählen Sie die Schalterstellung Menu
und hier die Messung U
AC/DC
Ð Schalten Sie den Prüfling ein (Kurzschlusstest erfolgt).
Ð Nehmen Sie den Prüfling in Betrieb, indem Sie über die Taste (14)
Netzspannung auf die Prüfdose schalten.
Ð Bitte unbedingt beachten:
Schließen Sie die Messkabel
erst nach folgender Aufforderung im Display an:
„Messkabel zur Spannungsmessung
an die Buchsen 2 und 3 anschließen".
Ð Tasten Sie die Messstelle mit den Prüfspitzen ab.
Ð Lesen Sie die Messwerte ab.
Ð Entfernen Sie die Prüfspitzen von der Messstelle und ziehen Sie die
Messkabel von den Buchsen 2 und 3 ab.
Ð Mit ENTER kehren Sie zurück zum Menü.
aus.
ab Firmware Version 8.12)
aus.
GMC-I Messtechnik GmbH
