5.6

Ableitstrommessungen

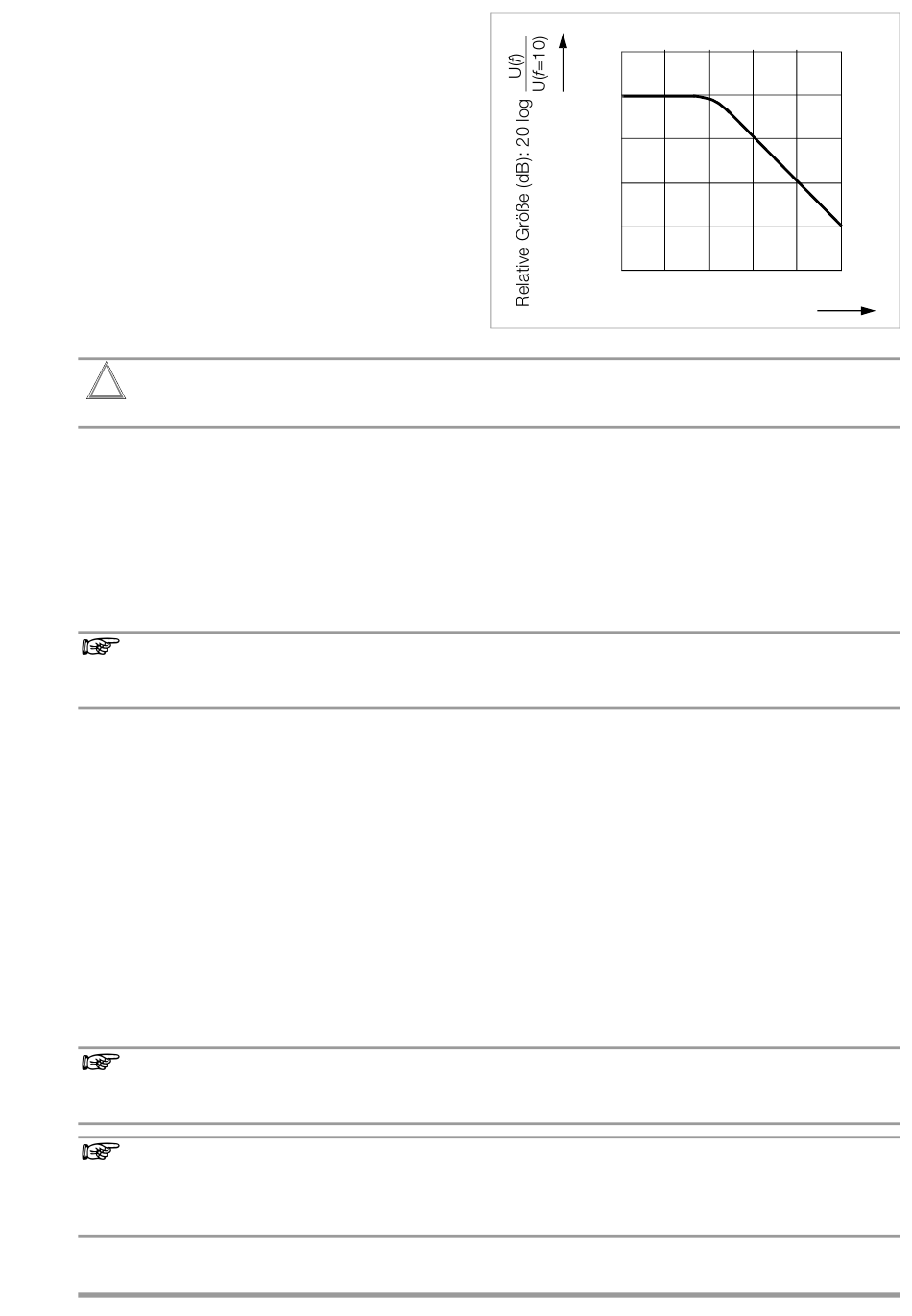

Bei den Ableitstrommessungen wird der
Frequenzgang entsprechend dem neben-
stehenden Bild berücksichtigt.
5.6.1 Messen des Berührungsstroms
Bei Geräten der Schutzklasse II oder bei
denen der Klasse I mit berührbaren leitfähi-
gen Teilen, die nicht mit dem Schutzleiter
verbunden sind, kann statt einer Isolations-
widerstandsmessung eine Messung des
Berührstromes vorgenommen werden.
➭
Schließen Sie den Prüfling an die Netz-
dose an.
!
Achtung!
Die Schutzleiterprüfung muss vorher durchgeführt und bestanden werden.
➭
Schließen Sie die Leitung der Prüfspitze an die Buchse „2 mA" an.
➭
Schalten Sie in die Schalterstellung „I
➭
Nehmen Sie den Prüfling in Betrieb.
➭
Tasten Sie mit der Prüfspitze alle berührbaren leitfähigen Teile des Prüflings ab.
➭
Lesen Sie den Wert des Differenzstromes in mA ab. Dieser Wert darf 0,5 mA nicht überschreiten.
Die Messungen sind in beiden Positionen des Netzsteckers durchzuführen. Als Messwert gilt
der größere der beiden Messwerte.
Hinweis!
Ohne einen angeschlossenen Prüfling werden an der Digitalanzeige Ziffern angezeigt,
die jedoch keinem Messwert entsprechen.

5.6.2 Messen des Differenzstroms

Hier wird der Differenzstrom (Fehlerstrom) zwischen Außenleiter L und Neutralleiter N des
Prüflings gemessen. Diese Messung darf erst nach bestandener Schutzleiterprüfung durch-
geführt werden, siehe Kap. 5.3 auf Seite 15.
➭
Schließen Sie den Prüfling an die Netzdose an.
➭
Schalten Sie in die Schalterstellung „I
➭
Nehmen Sie den Prüfling in Betrieb.
➭
Lesen Sie den Wert des Differenzstromes in mA ab. Gemäß DIN VDE 0701:2000 darf der
angezeigte Strom 3,5 mA, bei Geräten mit einer Heizleistung ≥ 3,5 kW 1 mA/kW nicht
überschreiten.
Die Messungen ist in beiden Positionen des Netzsteckers durchzuführen. Als Messwert gilt
der größere der beiden Messwerte.
Hinweis!
Ohne einen angeschlossenen Prüfling werden an der Digitalanzeige Ziffern angezeigt,
die jedoch keinem Messwert entsprechen.
Hinweis!
Bei Einbau des METRATESTER
als Summe der Momentanwerte der Ströme in den Leitern L1, L2, L3 und N gemes-
sen.
GMC-I Gossen-Metrawatt GmbH
+20
0
–20
–40
–60
2 mA".
A
20 mA".
Diff
®
5 in ein Drehstromprüfgerät wird der Differenzstrom
2 3 4
10 10 10 10 10
Frequenz (f) in Hz
5 6
10
