Ableitstrommessungen; Grenzwerte - Gossen MetraWatt Secutest Base Bedienungsanleitung

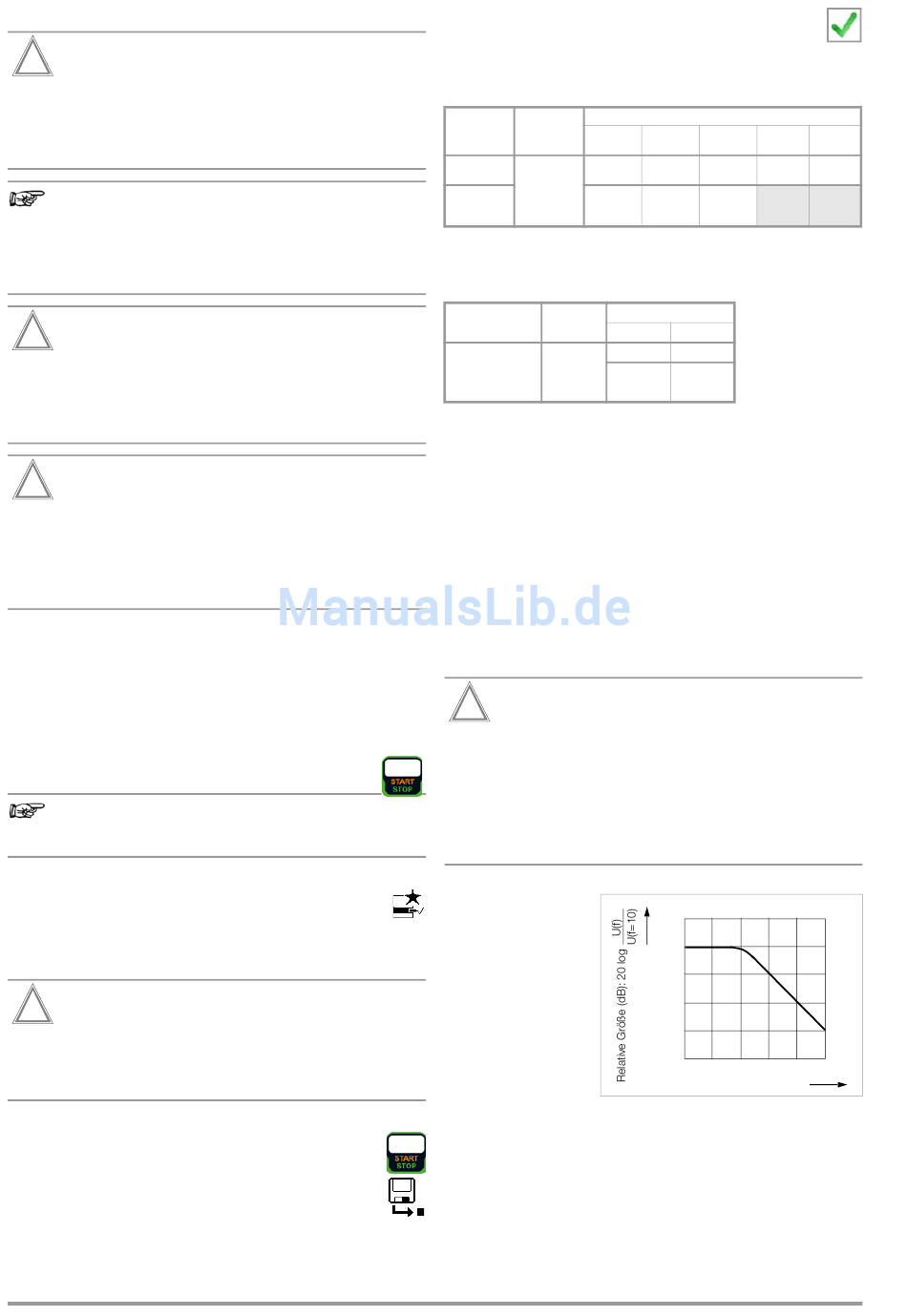

Prüfablauf
!
Achtung!
Voraussetzung für die Prüfung
Die Messung des Isolationswiderstandes darf bei Gerä-
ten der Schutzklasse I, welche die Schutzleiterwider-
standsprüfung nicht bestanden haben, nicht
durchgeführt werden.
Hinweis
Die Isolationsprüfung kann nicht bei allen Prüflingen
durchgeführt werden (z. B. elektronische Geräte, Geräte
der EDV). Für diese Prüflinge müssen Ableitstrommes-
sungen durchgeführt werden, siehe Kap. 8.7.
Beachten Sie die Hinweise in den Serviceanleitungen.
!
Achtung!
Berühren des Prüflings während der Messung
Die Prüfung erfolgt mit bis zu 500 V, diese ist zwar
strombegrenzt (I < 3,5 mA), bei Berührung des Prüflings
bekommt man aber evtl. einen elektrischen Schlag, der
zu Folgeunfällen führen kann.
!
Achtung!
Schalterstellungen beim Prüfling
Bei der Isolationswiderstandsmessung müssen alle
Schalter am Prüfling auf „Ein" stehen, das gilt auch für
temperaturgesteuerte Schalter oder Temperaturregler.
Bei Betriebsmitteln mit Programmschaltwerk muss in
allen Programmstufen gemessen werden.
➭ Stellen Sie den Drehschalter in die Position R
➭ Wählen Sie die Messart und die Prüfspannung aus.
➭ Über die Tasten Up– und Up+ haben Sie direkten Zugriff auf die
Parameter der Prüfspannung: mit jedem Druck auf diese Taste
wird der im Messfenster eingeblendete Sollwert Up(Soll) um
jeweils 10 V verkleinert oder erhöht.
➭ Schließen Sie den Prüfling an die Prüfdose an.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
Hinweis
Die Messung wird gesperrt, wenn eine Spannung von
> 25 V zwischen den Anschlüssen gemessen wird.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
!
Achtung!
Entfernen der Anschlussleitung
Entfernen Sie die Anschlussleitung des Prüflings erst
nach Beenden der Prüfung, damit sichergestellt ist, dass
Kondensatoren entladen wurden.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Lesen Sie die Messwerte ab und vergleichen Sie diese
mit der Tabelle zulässiger Grenzwerte.
30
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
Minimal zulässige Grenzwerte des Isolationswiderstands
Prüfnorm
VDE 0701-
0702:2008
DIN EN 60974-4
VDE 0544-
4:2009-06
* mit eingeschalteten Heizelementen
(wenn Heizleistung > 3 kW und R
forderlich)
Prüfnorm
IEC 62353
(VDE 0751-1)
Hinweise
Bei Geräten der Schutzklassen II und III und bei batteriegespeis-
ten Geräten müssen Sie mit der Prüfsonde P1 jedes berührbare
leitfähige Teil abtasten und den Isolationswiderstand und/oder
den Ableitstrom messen.
Bei batteriegespeisten Geräten ist die Batterie während der Mes-
sung abzuklemmen.
.
ISO
8.7
!
Bei sämtlichen Ableit-
strommessungen (IPE,
IB, IG, IP) (direkt, diffe-
rentiell, alternativ) wird
der Frequenzgang ent-
sprechend dem
nebenstehenden Bild
berücksichtigt.
Prüfspannung
LN →
LN → PE
Sonde
1 MΩ 2 MΩ
500 V
2 MΩ 5 MΩ
ISO
R
Prüfspan-
nung
SK I
2 MΩ
500 V BF oder CF BF oder CF
70 MΩ

Ableitstrommessungen

Achtung!
Messung unter Netzspannung
Bei den Ableitstrommessungen – direktes und Differenzstrom-
messverfahren – ist unbedingt darauf zu achten, dass der
Prüfling während der Messung unter Netzspannung be-
trieben wird. Berührbare leitfähige Teile können während
der Prüfung eine gefährliche Berührspannung führen und
dürfen auf keinen Fall berührt werden. (Es erfolgt eine
Netzabschaltung wenn der Ableitstrom > ca. 10 mA ist).
+20
–20
–40
–60
R
ISO
Sonde →
SK III Heizung
PE
5 MΩ 0,25 MΩ 0,3 MΩ *
5 MΩ
< 0,3 MΩ: Ableitstrommessung er-
ISO
SK II
7 MΩ
70 MΩ
0
2 3 4 5 6
10 10 10 10 10 10
Frequenz (f) in Hz
