SCREEN LITE
AUSMESSUNG
AUSMESSUNG
Die Screenrollos SCREEN LITE können sowohl in die Öffnung, als auch vor die Öffnung angeordnet, an die Decke oder Wand
montiert werden.

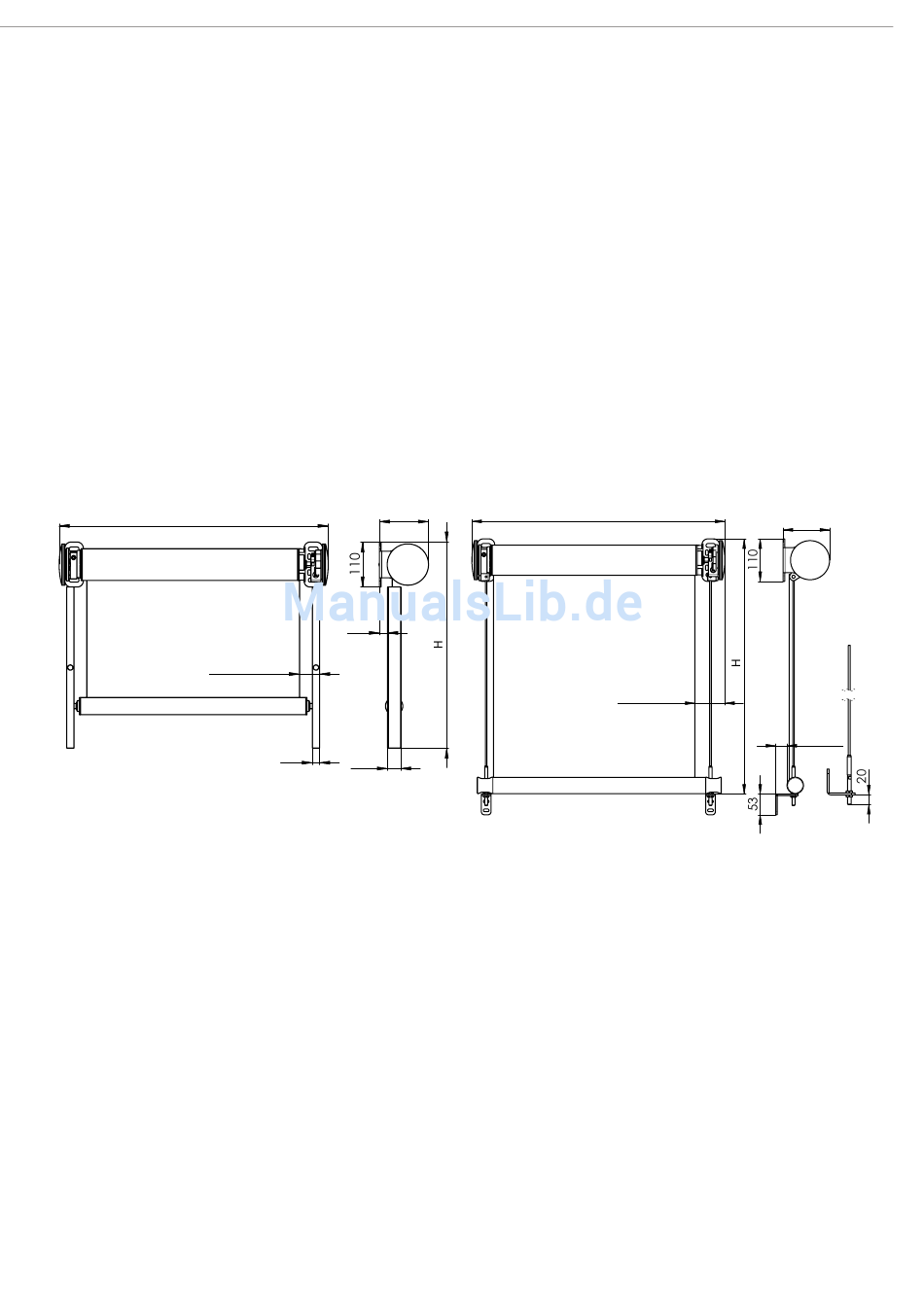

Die Breite und Höhe eines Screenrollos wird wie folgt gemessen:
B ...... Breite (mm)
a) Befestigung in die Öffnung
Gemessen wird die tatsächliche Breite der Öffnung, und zwar in drei Punkten, im Bestellformular gibt man den kleinsten ge-
messenen Wert an.
b) Befestigung vor die Öffnung
Im Bestellformular wird in der Regel die Breite der Öffnung angegeben, welche die Jalousie beschatten soll.
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
H ...... Höhe (mm)
Gemessen wird die Gesamthöhe einschließlich des oberen Profils und des Rollohalters.
B Š
40 - Motor 40 - Motor
60 - Kurbel
60 - Klika
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
120
11
19
33
B
Š
75 - Kurbel
75 - Klika
60 - Motor
60 - Motor
91
SCREENROLLOS
120
min 1-2
